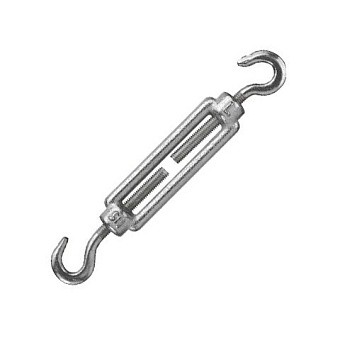

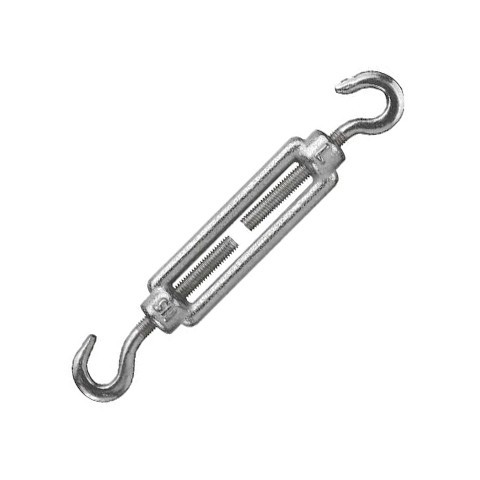

Талреп DIN 1480

Талреп DIN 1480 применяется для фиксации крепежа и регулирования натяжения металлических струн, стальных тросов или канатов. В продаже три типа талрепов: Кольцо-Кольцо, Крюк-Крюк и комбинированный Кольцо-Крюк.

Талрепы не предназначены для подъёмных операций

Кратность пром отгрузки такелажа равна 1 шт. Варианты в качестве готового предложения в магазины продажи строй крепежа: подвесы по одному изделию талреп М5-М14 и пакеты для размеров М16, М20 и М24. Каждая фасовка имеет штрихкод.

Стандарт:
DIN 1480
в упаковке ?
На складе
шт
42.2 р.

Описание

Применение талрепов DIN 1480 предназначено для использования в узлах, где важно натяжение длинномерного приспособления (трос, канат, цепь). Это может быть составляющая бытовых сооружений или промышленных: растяжки билбордов или схожих конструкций, натяжение столбов, временные или постоянные фиксации элементов.


Талрепы производят из углеродистой оцинкованной стали. Конструкция такелажного приспособления состоит из открытого корпуса и размещенных с двух сторон концовками следующих видов:

  • Крюк-Крюк
  • Крюк-Кольцо
  • Кольцо-Кольцо (или Проушина-Проушина)

Рабочие нагрузки талрепов рассчитываются строго вдоль своей оси; боковых нагрузок на соединение быть не должно. В противном случае надежность крепления не будет обеспечена.

Размер талрепа din 1480 определяемся по метрической резьбе стержней, которые вкручены в корпус через отверстия. Именно поступательное движение вдоль продольной оси талрепа обеспечивает плавное натяжение или ослабление присоединенных элементов.

В продаже всегда имеются талрепы размером от М5 до М24 (малые и ходовые).

Талреп din 1480 чаще устанавливается одним концом в рабочее основание (бетонная стена или плита на земле), а другим непосредственно к длинномерному приспособлению или через другой такелаж. Для соединения с талрепом покупают анкерные болты с кольцом или полукольцом, дюбель с шурупом-кольцо или шурупом-полукольцо; из такелажа - рым-болт. Для формирования петли на тросе или канате применяют зажимы или коуши. Если на конце троса закреплен крюк, то талреп устанавливают кольцом к тросу. После закрепления всех составляющих в корпус талрепа вкручиваются оголовки до необходимого натяжения в конструкции.

Размеры и характеристики талрепа DIN 1480

В таблице приведены геометрические размеры талрепа и величины рабочих нагрузок, в зависимости от размера изделия. Конфигурация талрепа обусловлена типу фиксации крепежа в конструкции или такелажном оборудовании.

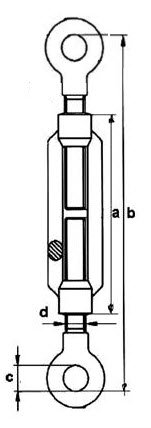

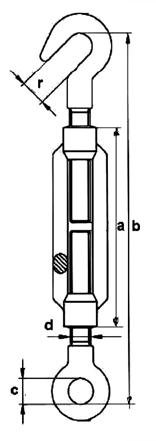

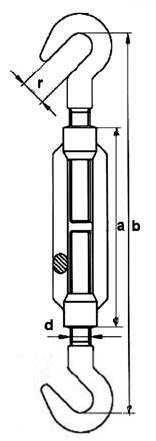

талреп_КК.jpg талреп_КO.jpg талреп_ОO.jpg

Размер /
Диаметр
соедин.
стержня
d, мм

Длина
корпуса
а, мм

Рабочая
длина
талрепа
b, мм

Ширина
зева
крюка
r, мм

Рабочая
нагрузка,
кг

5 68 120-140 7
6 85 127-158 8 100
8 110 160-230 10 200
10 126 175-267 10 300
12 139 210-310 12 500
14 170 240-360 16 700
16 190 260-405 18 1000
18 210 300-440 20 1250
20 220 315-460 21 1500
22 235 340-520 22 2200
24 255 370-550 26 3000
30 255 391-570 33 3500
32 290 445-634 35 4200

...свернуть

Ваша цена на Талреп din 1480

Крюк-Кольцо, М5 Крюк-Кольцо
короб 1 шт
42.2 р.
уп.
Крюк-Кольцо, М5 (кратн. 10) Крюк-Кольцо
подвес 1 шт
519.4 р.
уп.
Кольцо-Кольцо, М5 Кольцо-Кольцо
короб 1 шт
44.7 р.
уп.
Крюк-Крюк, М5 Крюк-Крюк
короб 1 шт
41.9 р.
уп.
Крюк-Кольцо, М6 Крюк-Кольцо
короб 1 шт
51.2 р.
уп.
Крюк-Кольцо, М6 (кратн. 10) Крюк-Кольцо
подвес 1 шт
618.9 р.
уп.
Крюк-Крюк, М6 Крюк-Крюк
короб 1 шт
54.9 р.
уп.
Кольцо-Кольцо, М8 Кольцо-Кольцо
короб 1 шт
66.9 р.
уп.
Крюк-Кольцо, М8 Крюк-Кольцо
короб 1 шт
66.3 р.
уп.
Крюк-Кольцо, М8 (кратн. 10) Крюк-Кольцо
подвес 1 шт
788 р.
уп.
Крюк-Крюк, М8 Крюк-Крюк
короб 1 шт
70.5 р.
уп.
Кольцо-Кольцо, М10 Кольцо-Кольцо
короб 1 шт
110.9 р.
уп.
Крюк-Кольцо, М10 Крюк-Кольцо
короб 1 шт
102.1 р.
уп.
Крюк-Кольцо, М10 (кратн. 10) Крюк-Кольцо
подвес 1 шт
1 186.2 р.
уп.
Крюк-Крюк, М10 Крюк-Крюк
короб 1 шт
137.1 р.
уп.
Крюк-Кольцо, М12 Крюк-Кольцо
короб 1 шт
154 р.
уп.
Кольцо-Кольцо, М12 Кольцо-Кольцо
короб 1 шт
149.1 р.
уп.
Крюк-Кольцо, М12 (кратн. 10) Крюк-Кольцо
подвес 1 шт
1 757.6 р.
уп.
Крюк-Крюк, М12 Крюк-Крюк
короб 1 шт
130 р.
уп.
Крюк-Кольцо, М14 Крюк-Кольцо
подвес 1 шт
281.5 р.
уп.
Крюк-Крюк, М14 Крюк-Крюк
короб 1 шт
226.2 р.
уп.
Кольцо-Кольцо, М16 Кольцо-Кольцо
короб 1 шт
340.3 р.
уп.
Крюк-Кольцо, М16 Крюк-Кольцо
короб 1 шт
296 р.
уп.
Крюк-Кольцо, М16 Крюк-Кольцо
пакет 1 шт
350.1 р.
уп.
Крюк-Крюк, М16 Крюк-Крюк
короб 1 шт
328.8 р.
уп.
Крюк-Кольцо, М20 Крюк-Кольцо
короб 1 шт
630.7 р.
уп.
