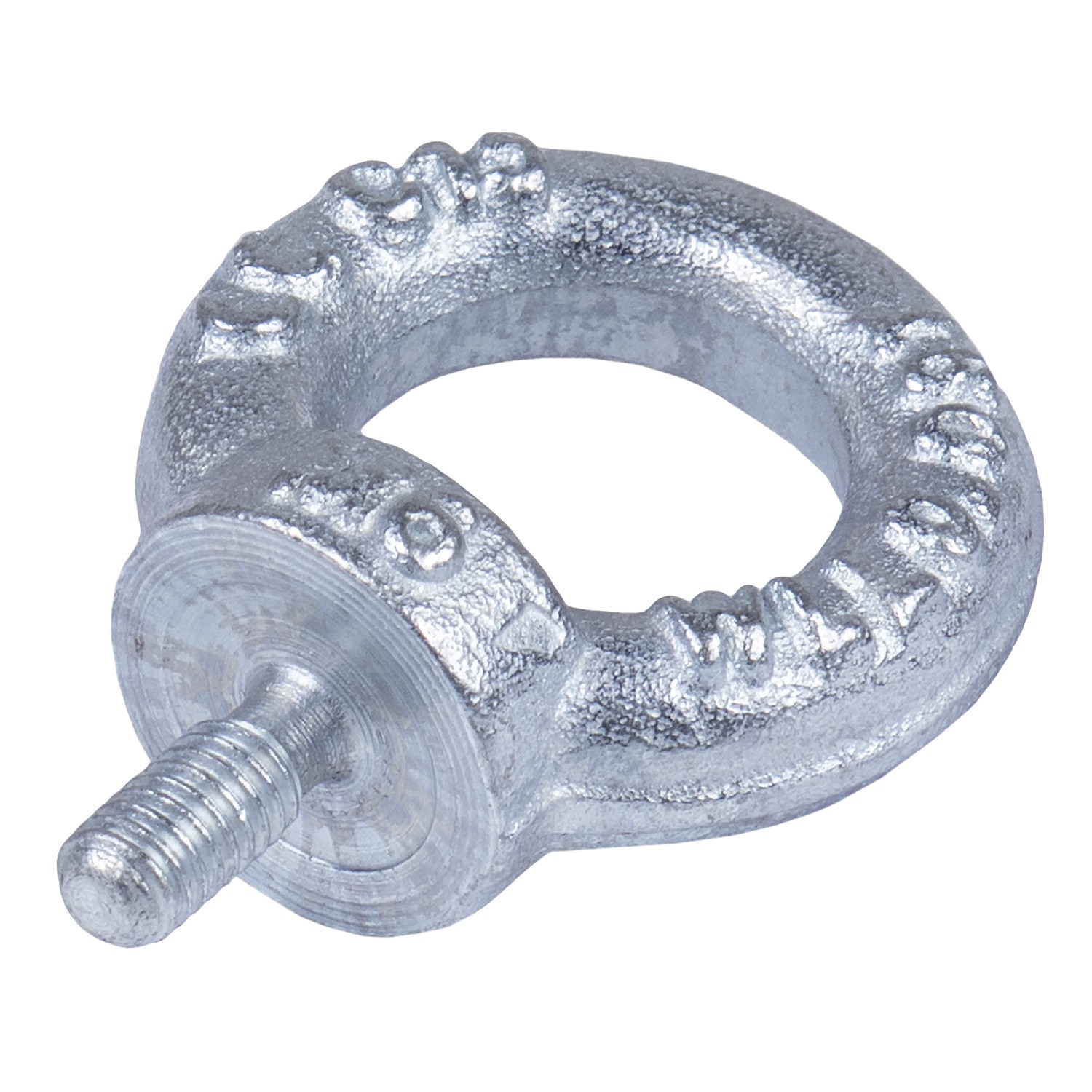

Рым-болт DIN 580

Рым-болты DIN 580 применяют для крепления цепей и тросов, для растяжки канатов. Отечественный аналог - ГОСТ 4751-73.

Купить оптом рым-болты DIN 580 можно в удобной транспортной упаковке и подвесах, как готовое предложение для магазинов строительного крепежа и такелажа.

Стандарт:
DIN 580
в упаковке ?
На складе
шт
30.1 р.

Описание

Рым-болт DIN 580 оцинкованный применяют для подъёма грузов в такелажных работах совместно с грузоподъемным такелажем. В строительных работах он служит для формирования узла, через который осуществляется натяжение, фиксация и другие строительные операции.



"Рым" в переводе с нидерландского языка означает пояс или кольцо. Благодаря этому рыму вкручивание осуществлять просто и быстро. Кольцо при монтаже служит рычагом для установки, а затем становится функциональным элементом.

Для формирования узла, за который будет цепляться крюк с тросом или цепью, необходимо рым-болт DIN 580 закрепить в теле конструкции. Если это бетонная стена или кирпичная кладка, то сначала устанавливается забивной анкер, цанга. Размер рым-болта определяется по резьбовой части болта. Гайка М10 или анкер забивной М10 покупают вместе с рым-болтом М10.

Также можно создать узел, имея конструкцию, заканчивающуюся шпилькой метрической или болтом. При условии, что нет рым-гайки, на резьбовой стержень накручивают соединительную гайку, втулку, а затем, в образованное резьбовое отверстие ввинчивается рым-болт.

Важно соблюдать направление строп, которые сопряжены с кольцом такелажа. Под стропами понимаем все применяемые длинномерные приспособления: тросы, канаты, цепи, стропы.

Подъём конструкции с рым-болтом осуществляется вдоль оси болта. Возможны отклонения, но не более 45 градусов относительно оси. Рабочая нагрузка при отклонении от оси болта уменьшается. Согласно данным стандарта ГОСТ 4751-73 рым-болт М12 имеет грузоподъемность при направлении строп по вертикальной оси:

  • без отклонений - 300 кг
  • под углом 45 градусов в плоскости кольца - 175 кг
  • под углом 45 градусов с отклонением от плоскости кольца - 90 кг

Применение нагрузки под углом свыше 45 градусов не допустимо.

Рым-болт DIN 580 производят методом штамповки из стандартных марок стали. Последующее нанесение слоя цинка служит для защиты от коррозии. Во время эксплуатации возможно истирание защитного слоя из-за взаимодействия со стальными поверхностями такелажных приспособлений. Рым-болты DIN 580 нерж. также производят из нержавеющих марок стали А2 и А4.

Размеры и характеристики рым-болта DIN 580

Размер Высота
ножки
болта
B, мм
Внешний
диаметр
рыма
E, мм
Внутренний
диаметр
рыма
D, мм
Диаметр
основания
рыма
G, мм
Толщина
рыма
F, мм
Рабочая
нагрузка,
кН
М 6 13 28 16 17 7 0,7
М 8 13 36 20 20 8 1,4
М 10 17 45 25 25 10 2,3
М 12 20 53 30 30 12 3,4
М 14 27 60 35 35 13 4,9
М 16 27 62 35 35 14 7
М 18 29 67 37 37 15 9
М 20 30 71 40 40 16 12
М 22 33 80 45 45 18 15
М 24 35 90 50 50 20 18
М 27 40 100 55 57 22 25
М 30 45 109 60 65 24 36
М 36 54 128 70 75 28 51
М 42 63 147 80 85 32 70


...свернуть
