Зажим для каната DIN 741

Зажим для троса DIN 741 применяется для фиксации и крепежа элементов и конструкций. Рекомендуется установка сразу трех изделий на точке сращивания. Зажимы троса 741 являются одними из самых надежных в своем роде.

В продаже оцинкованные зажимы под стальные тросы диаметром от 3 мм до 22 мм. Больше размеров при обращении к менеджерам компании. Оптом и в розницу купить din 741 можно в пром коробе и подвесах в фасовке по 2 изделия кратностью 10 подвесов.

в упаковке ?
На складе
шт
4.1 р.

Описание

Зажим канатный винтовой DIN 741 оцинкованный применяется для создания концевых петель и удлинения тросов для дальнейшего крепления крюков, скоб и другие такелажные приспособления.

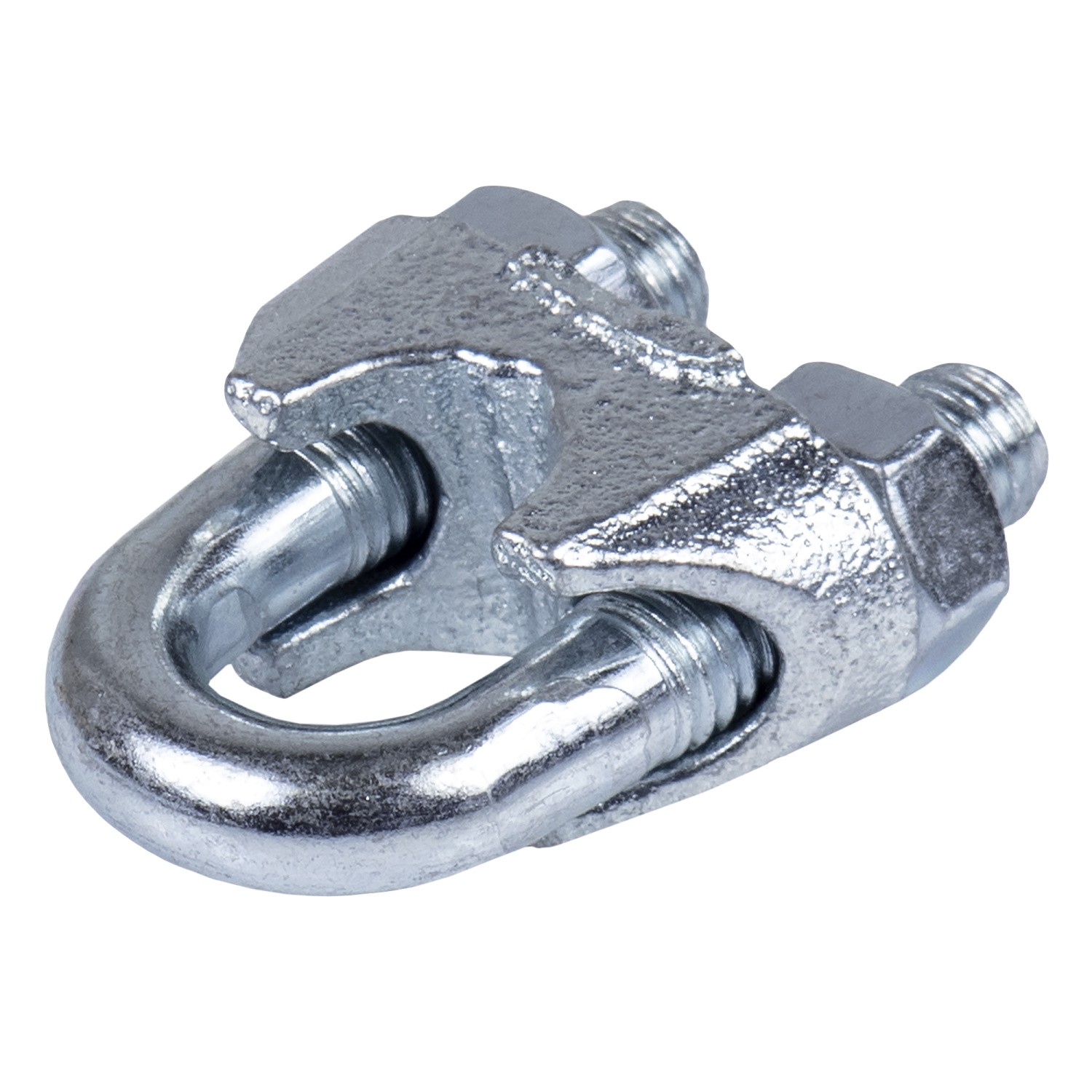

Внешне конструкция зажима слоник напоминает U-образный болт или согнутую в подкову метрическую шпильку. За счет гаек трос плотно прижимается скобой (седлом) и удерживается ею. Надежное соединение обеспечивается болтовым соединением.

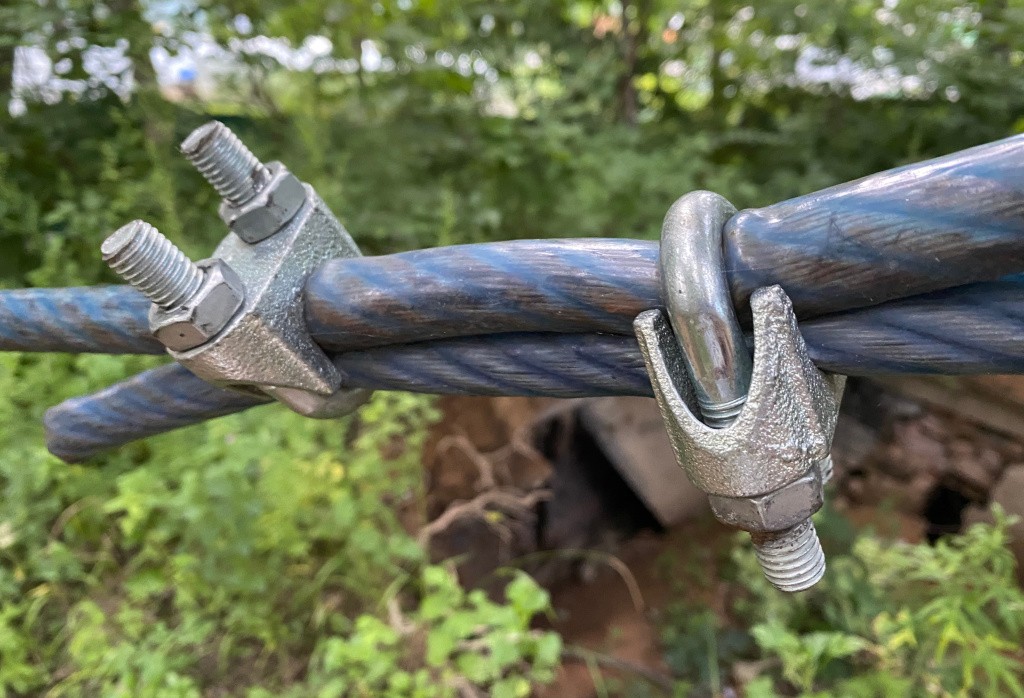

пример неверной установки зажимов тросов din 741.При необходимости можно использовать дополнительные гайки, а если соединение подвержено вибрации, рекомендуется установить увеличенные шайбы или гроверы. В комплект дополнительные метрические изделия не входят, но из-за универсальности крепежа подобрать нужные не составит труда.

Для грузоподъемных операций зажимы din 741 не пригодны, так как (1) формируют малую площадь прижимы в силу своей конструкции и (2) способствуют режущей деформации в месте плотного пережиvания троса или каната.

Зажим или жимок, как называют данные такелажные приспособления в простонародье, используют в различных конструкциях. Их применяют при организации подвесных или натяжных сооружений, в бытовых условиях.

При повышенных нагрузках, в ответственном строительстве или с особыми требованиями по эксплуатации следует выбирать соответствующий такелаж. Усиленный DIN 1142 также относится к резьбовым зажимам и имеет больший эксплуатационный запас, используют совместно с грузоподъемными механизмами; DIN 741 из нержавеющей стали марки А2 не подвержен воздействию повышенной влажности и имеет продолжительный срок эксплуатации; для морской практики применяют жимки с двумя дугами и четырьмя гайками, объединенных общим седлом.

Установка зажима для троса и каната DIN 741

Зажим din 741 слоник просто и быстро закреплять на тросе. Демонтаж также несложен, главное, разобрать болтовое соединение, которое может оказаться туго затянутым или из-за ржавчины потребуется предварительная обработка узла.


Принцип установки и работы следующий: скобой обхватить трос, резьбовые концы болта вставить в зажимающий элемент (седло), затем накинуть гайки. При затягивании гаек стального зажима элемент прижимает трос к U-болту. Важно, чтобы на изделии не было трещин или иных повреждений. Следует следить за этим при повторном использовании жимков для троса.

Геометрические характеристики зажима DIN 741

Размер /
толщина
каната,
мм

Ширина
основания
L,
мм

Длина
основания
Т,
мм

Высота
основания
В,
мм

Толщина
болта
(резьба)

Длина
болта
Н
мм

Ширина
болта
Р,
мм

Длина
резьбы
F,
мм

  3
  21
  10   10   М4
  20,6   13   12
  5
  23
  11
  10
  М5   24,7   16   13
  6
  26
  12
  11
  М5
  28,7   18   15
  8
  30
  14   15   М6
  34,9   22   19
  10   34
  18   17   М8   43   27   22
  12   36
  19   18   М8
  45   28   22
  13
  40
  23   21   М10   56,2   34   30
  14   44
  23   22   М10
  58,2   35   30
  16   50   26
  26
  М12   64,5   41   33
  19   54
  29
  30   М12
  76,5   44   38
  20   54
  29   30   М12
  76,5   44   38
  22
  61
  33
  34
  М14
  86,5   51   44
  24   65
  35
  37   М14
  96,5   55   45
  26   65
  35
  37
  М14
  96,5   55   45
  30   74   37   43
  М16
  111,6   64   50
  34   80   42   50
  М16
  122   68   55
  40   88  45   55
  М16
  142   74   60


...свернуть

Ваша цена на Зажим для каната din 741

3
короб 1 шт
4.1 р.
уп.
3 (кратн. 10)
подвес 2 шт
143.9 р.
уп.
4
короб 1 шт
4.9 р.
уп.
5
короб 1 шт
5.4 р.
уп.
5 (кратн. 10)
подвес 2 шт
174 р.
уп.
6
короб 1 шт
6.3 р.
уп.
6 (кратн. 10)
подвес 2 шт
195.6 р.
уп.
8
короб 1 шт
9.5 р.
уп.
8 (кратн. 10)
подвес 2 шт
267.1 р.
уп.
10
короб 1 шт
17.2 р.
уп.
10 (кратн. 10)
подвес 2 шт
444.2 р.
уп.
12
короб 1 шт
27.5 р.
уп.
12 (кратн. 10)
подвес 2 шт
678.7 р.
уп.
14
короб 1 шт
41 р.
уп.
16
короб 1 шт
49.1 р.
уп.
19
короб 1 шт
66.1 р.
уп.
22
короб 1 шт
88.8 р.
уп.
