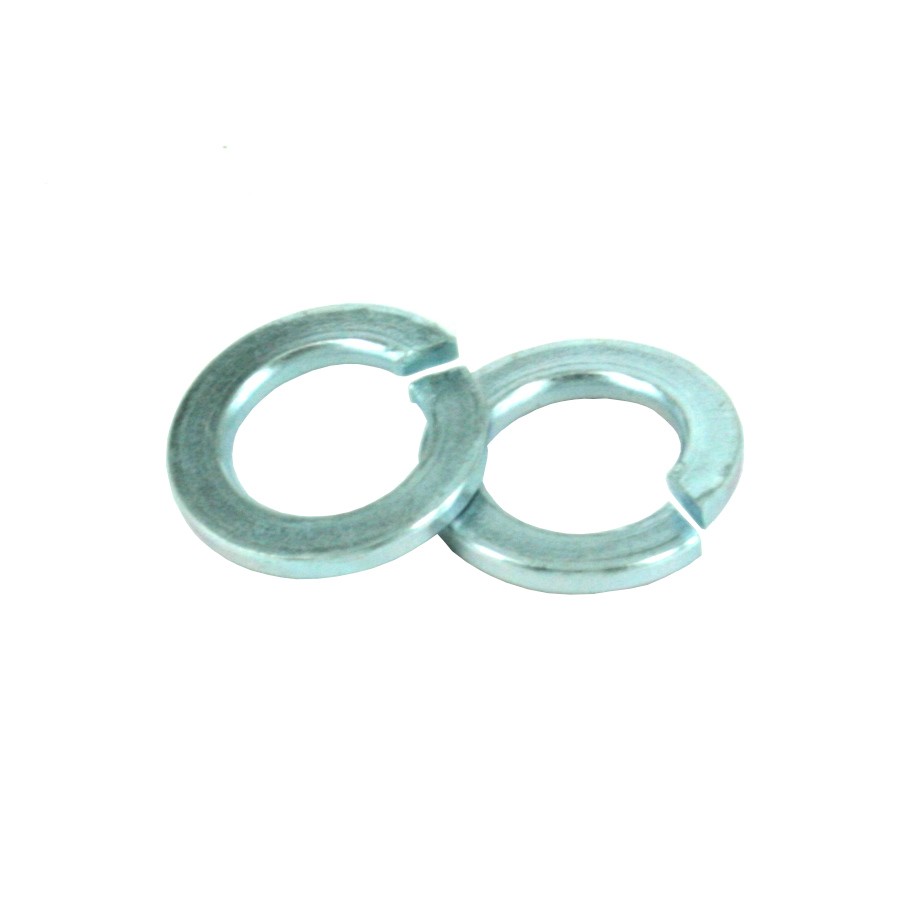

Шайба DIN 127 гроверная

Шайбы DIN 127 гроверные пружинные оцинкованные устанавливают в дополнение к болтам, винтам, шпилькам и гайкам. Это упругие изделия прямоугольные в сечении, которые согласно немецкого стандарта штампуют в двух формах: с изогнутыми концами и прямыми.

Шайбы гроверные применяют в машиностроении и приборостроении для предотвращения самооткручивания крепежных изделий в качестве контрящих элементов соединения.

Тип:
гроверная
Стандарт:
DIN 127
Аналог (замена):
ГОСТ 6402-70
На складе
в упаковке ?
55.6 р.
шт

Описание

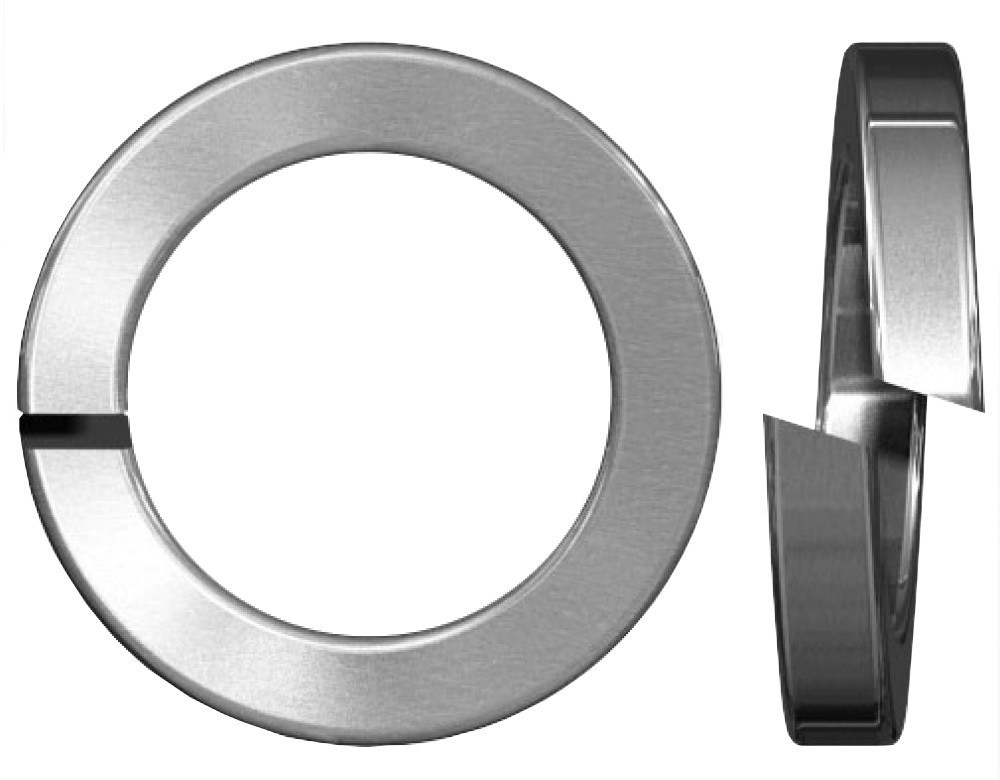

фото шайбы гроверной в профиль и анфас

Конструкция шайбы din 127 имеет разрыв и в нерабочем положении между концами (кромками) образуется зазор. При ввинчивании шайба как пружина складывается. Это свойство крепеж имеет из-за пружинной стали, из которой изготовлен. При монтаже препятствий не возникает, так как движение прилегающего сверху метиза совпадает с направлением, способствующему естественному прижиманию концов шайбы.

Под воздействием вибрации и в силу поперечного движения крепежа, условный болт начинает раскручиваться. Данному процессу препятствует кромка шайбы, которая в определенном смысле врезается в нижнюю поверхность головки болта или гайки.

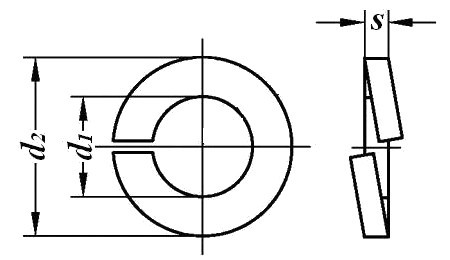

схематический чертеж шайбы гровер DIN 127

Твердость шайб-гровер должна быть в пределах 40-48 HRC, что выше твердости плоских шайб, регламентируемой в стандарте din 125, на 25%. В соответствии с DIN 127 шайбы пружинные устанавливают с метрическим крепежом классом прочности 5.8 и ниже. Только при таких условиях шайба способна воспрепятствовать самораскручиванию метиза.

Шайба пружинная (гровер) DIN 127 рекомендуется для совместного использования с болтами, винтами и другими крепежными элементами в машиностроении, строительстве. В конструкции, где рабочая поверхность не имеет достаточной твердости, гровер располагают на плоскую шайбу.

Фактически пружинная шайба устанавливает в каждое метрическое соединение. Простота изготовления и итоговая цена din 127 делает крепеж очень доступным. Так для изготовления тары и упаковочных коробов для станков, оборудования, мебели деревянные составляющие скрепляют болтами и гайками. Для того, чтобы стальной крепеж не продавил древесину, добавляют din 125 шайбу плоскую или din 9021 увеличенную, а для предотвращения самораскручивания при транспортировке - гровер din 127.

Диаметр отверстия шайбы немного больше диаметра резьбы соответствующего метрического крепежа. Размер шайбы-гровер соответствует номинальному диаметру метиза. Наиболее востребованными являются шайбы din 127 пружинные М8 и М16.

Шайбу пружинную можно купить в пром коробах и в полиэтиленовом пакете по 500 -2500 шт в зависимости от размера изделия. Подвес, мелкая упаковка фасовкой по несколько штук, готовое решение для продажи шайбы в строительных сетях и магазинах.

Геометрические характеристики шайбы-гровер DIN 127

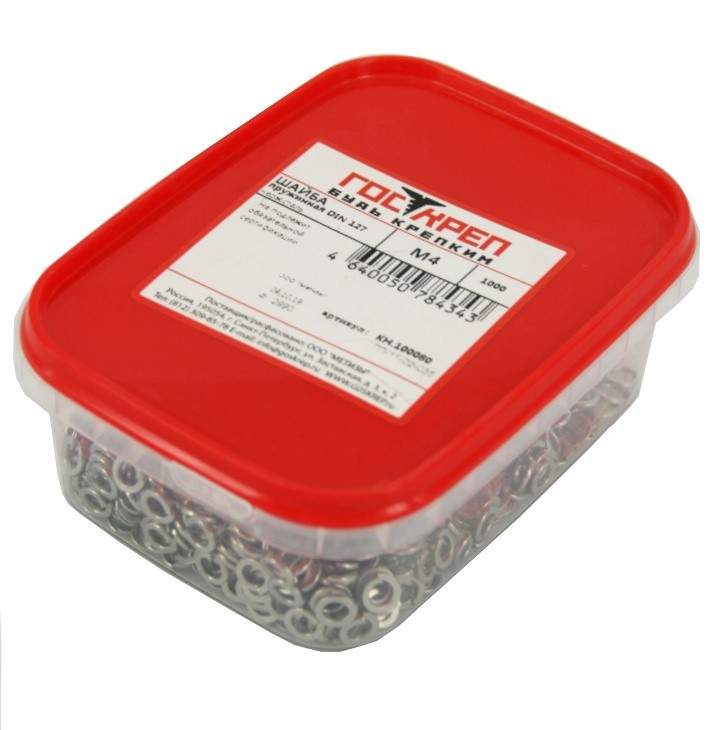

шайбы пружинные М4 din 127 в средней контейнере.jpg
Типоразмер d1
внутренний
диаметр, мм
d2
внешний
диаметр, мм
S
толщина,
мм
M 6 6,30 11,80 1,60
M 8 8,30 14,80 2,00
M 10 10,45 18,10 2,20
M 12 12,45 21,10 2,50
M 14 14,45 24,10 3,00
M 16 16,60 27,40 3,50
M 20 20,70 33,60 4,00
M 24 24,50 40,00 5,00


...свернуть

Ваша цена на Шайба din 127 гроверная

М3 (кратн. 10 упак)
подвес 40 шт
5.6 р.
уп.
М4
пл.конт. 280 мл 1300 шт
120.4 р.
уп.
М4 (кратн. 10 упак)
подвес 30 шт
5.6 р.
уп.
М5
пл.конт. 280 мл 1000 шт
159.6 р.
уп.
М5 (кратн. 10 упак)
подвес 25 шт
6.7 р.
уп.
М6
короб 18045 шт
4 729.2 р.
уп.
М6
пл.конт. 280 мл 600 шт
183 р.
уп.
М6 (кратн. 10 упак)
подвес 20 шт
8.6 р.
уп.
М8
короб 9360 шт
4 585.2 р.
уп.
М8
пл.конт. 280 мл 300 шт
172.2 р.
уп.
М8 (кратн. 10 упак)
подвес 16 шт
11.3 р.
уп.
М10
короб 5925 шт
4 234 р.
уп.
М10
пл.конт. 280 мл 200 шт
168 р.
уп.
М10 (кратн. 10 упак)
подвес 12 шт
12 р.
уп.
М12
короб 3930 шт
4 951.8 р.
уп.
М12
пл.конт. 280 мл 150 шт
219.4 р.
уп.
М12 (кратн. 10 упак)
подвес 10 шт
16.2 р.
уп.
М14
короб 200 шт
360 р.
уп.
М14
пл.конт. 280 мл 80 шт
169.1 р.
уп.
М14 (кратн. 10 упак)
подвес 8 шт
18 р.
уп.
М16
короб 1680 шт
4 838.4 р.
уп.
М16
пл.конт. 280 мл 60 шт
199.3 р.
уп.
М16 (кратн. 10 упак)
подвес 6 шт
20.9 р.
уп.
М18
пл.конт. 280 мл 50 шт
197.4 р.
уп.
М18
подвес 4 шт
17.2 р.
уп.
М20
пл.конт. 280 мл 35 шт
170.1 р.
уп.
М20 (кратн. 10 упак)
подвес 2 шт
11.7 р.
уп.
