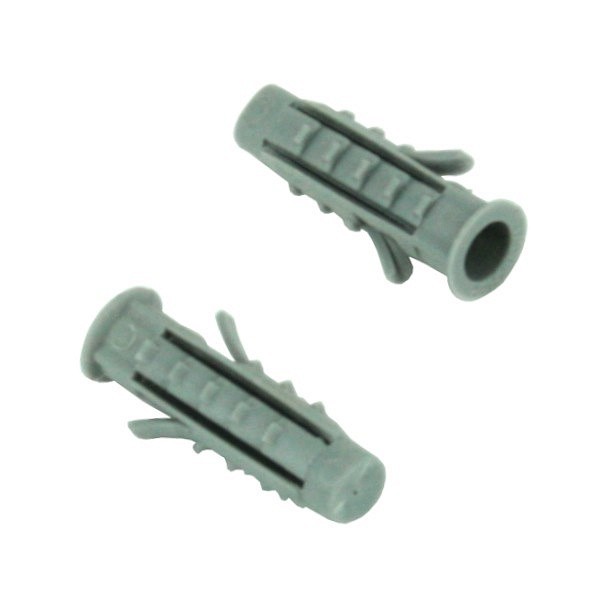

Дюбель четырёхраспорный

Распорный дюбель применяется для работы в полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

в упаковке ?
На складе
шт
153.7 р.

Описание

Дюбели четырехраспорные из полипропилена надежно фиксируются в отверстии благодаря четырём распоркам сегментам.

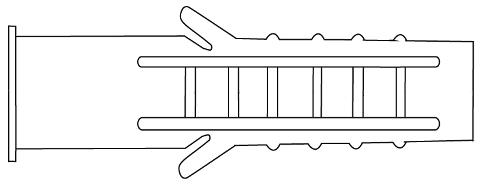

чертеж дюбеля четырехраспорного

Технологические особенности четырехраспорного дюбеля с усами и шипами

Каждый элемент крепежного изделия несет свой функционал и благодаря особенностям конструкции увеличивает надежность крепления в целом

Бортик дюбеля

фото бортика дюбеля
  • позволяет осуществить контролируемый монтаж дюбеля в отверстие (не проваливаться)
  • оптимального размера по ширине, позволяет скрыть неровности и сколы края отверстия
  • оптимального размера по высоте, позволяет дюбелю фиксироваться в плоскости стены
  • продольные ребра жесткости на шейке дюбеля плотно фиксируют дюбель в отверстии
  • размер дюбеля указывается на продукции для быстрого подбора инструмента

Стопорные усы и шипы

фото стопорных усов  фото стопорных шипов
  • одновременное использование в дюбеле шипов и усов дает возможность быстро и качественно осуществить монтаж
  • одновременное наличие шипов и усов придает универсальность дюбелю для применения в плотных и пустотелых материалах
  • шипы, расположенные с четырех сторон, исключают проворачивание дюбеля в отверстии при монтаже
  • шипы дюбеля позволяют прочно закрепиться за счет силы трения в плотных материалах
  • усы, расположенные с двух сторон, удерживают дюбель в отверстии на горизонтальных и наклонных поверхностях до монтажа
  • усы предотвращают прокручивание дюбеля в пустотелых материалах при монтаже
  • конструкция шипов и усов (направление наклона) способствует беспрепятственному проникновению дюбеля в отверстие

Фиксирующий узел

фото фиксирующий узел
  • при монтаже в пустотелых материалах шуруп вязнет в свободном конце дюбеля и скручивает его в узел
  • техническое отверстие на торце узла позволяет шурупу равномерно расклинить дюбель за счет выхода из него шурупа

4 распорных зоны

фото 4 распорных зон
  • предотвращают выход шурупа из стенок дюбеля при вкручивании шуруповертом
  • увеличивают площадь распора дюбеля в отверстии за счет равномерного четырехстороннего распределения

Дюбель четырехраспорный с бортиком/манжетой, усами и шипами изготовлен из полипропилена. Благодаря четырём распорным сегментам силы внутри отверстия распределены более равномерно, чем в случае использования 2- или 3-сегментных дюбелей. Дюбель четырехраспорный предназначен для использования в бетоне, гипсовой плите, натуральном и искусственном камне, пустотелом//полнотелом керамическом и силикатном кирпиче.

виды материалов для четырехраспорного дюбеля_1виды материалов для четырехраспорного дюбеля_2

Дюбели распорные различают на четырехраспорные, трехраспорные и с шипами

Дюбель распорный с шипами

чертеж дюбеля распорного с шипами

Предназначен для всех видов материалов из бетона и полнотелого кирпича. Отличается большим значением допустимой нагрузки. Расширение дюбеля происходит по всей длине, достигая максимального значения в передней половине дюбеля. За счёт этого достигается надёжная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Блокировочные рёбра на конце дюбеля предотвращают его проворачивание на начальной стадии ввинчивания шурупа.

виды материалов для дюбеля с шипами

Дюбель трехраспорный

чертеж дюбеля трехраспорного

Предназначен для всех видов материалов из бетона и полнотелого кирпича. Три распорных сегмента не позволяют шурупу соскальзывать в стороны, что имеет немаловажное значение при работе с шуруповёртом. Силы, под воздействием которых происходит распирание дюбеля, распределены внутри отверстия более равномерно, что повышает показатели рабочих нагрузок.

виды материалов для трехраспорного дюбеля

Технические характеристики распорных дюбелей

Ниже в табличной форме перечислены технические параметры, достаточные для монтажа дюбелей в рабочее основание

Дюбель четырехраспорный с бортиком/манжетой, усами и шипами

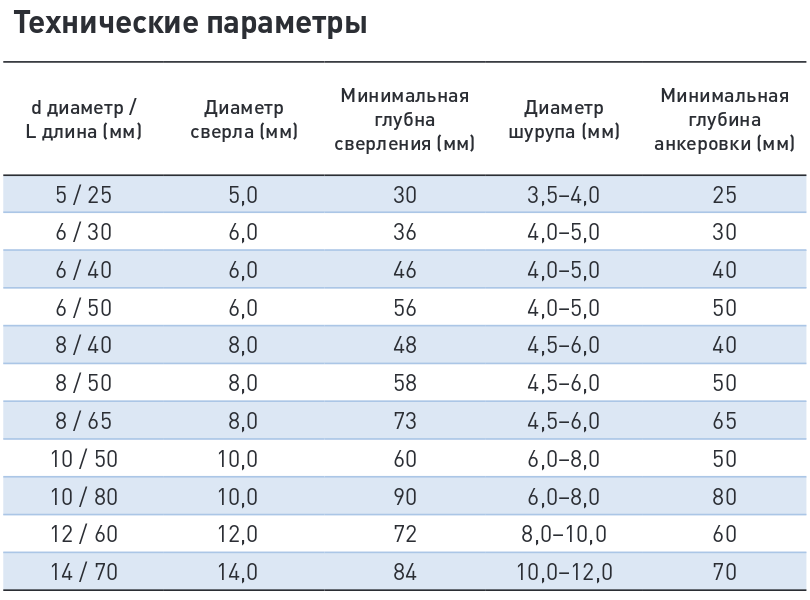

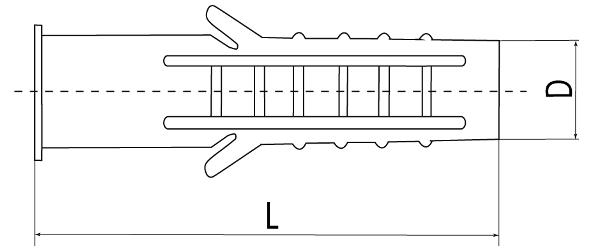

чертеж дюбеля четырехраспорного с выносом размеровтаблица парамеров монтажа четырехраспорного дюбеля

Дюбель распорный с шипами

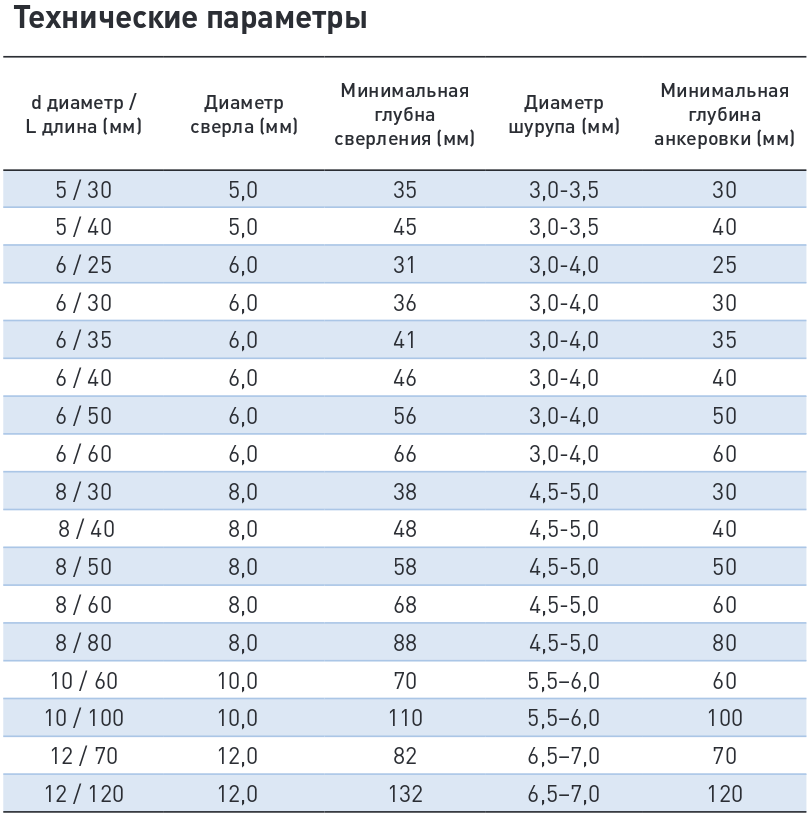

чертеж распорного дюбеля с шипами инфо_с шипами.png

Дюбель трехраспорный

чертеж трехраспорного дюбеля инфо_трехрасп.png

...свернуть

Ваша цена на Дюбель четырёхраспорный

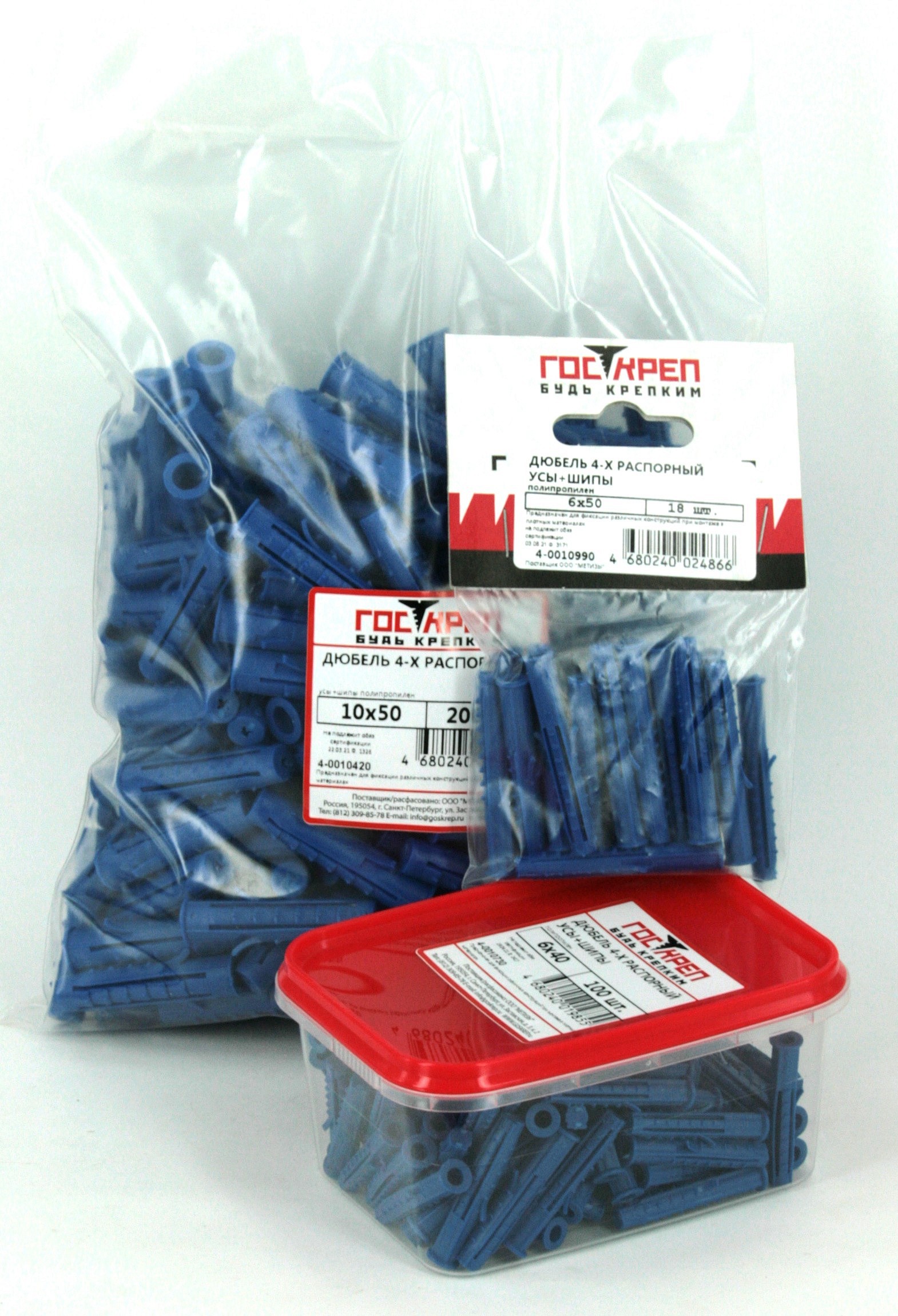

5x25 (кратн. 10 упак)
подвес 30 шт
153.7 р.
уп.
5x30
короб 1000 шт
330.5 р.
уп.
5x30 (кратн. 10 упак)
подвес 35 шт
191.5 р.
уп.
5x40
короб 600 шт
209.3 р.
уп.
5x40 (кратн. 10 упак)
подвес 35 шт
199.5 р.
уп.
6x25
короб 1000 шт
275.4 р.
уп.
6x25 (кратн. 10 упак)
подвес 35 шт
168 р.
уп.
6x30
короб 1000 шт
312.1 р.
уп.
6x30
пл.конт. 400 мл 100 шт
603.4 р.
уп.
6x30 (кратн. 10 упак)
подвес 30 шт
164.6 р.
уп.
6x35
короб 500 шт
182.5 р.
уп.
6x35
пл.конт. 400 мл 100 шт
668.6 р.
уп.
6x35 (кратн. 10 упак)
подвес 25 шт
161.7 р.
уп.
6x40
короб 500 шт
252.5 р.
уп.
6x40
пл.конт. 400 мл 100 шт
831.8 р.
уп.
6x40 (кратн. 10 упак)
подвес 22 шт
185.9 р.
уп.
6x50
короб 500 шт
275.4 р.
уп.
6х50
пл.конт. 400 мл 50 шт
564 р.
уп.
6x50 (кратн. 10 упак)
подвес 18 шт
171.4 р.
уп.
6x60
короб 250 шт
142.3 р.
уп.
6x60
пл.конт. 400 мл 50 шт
579 р.
уп.
6x60 (кратн. 10 упак)
подвес 14 шт
147.4 р.
уп.
8x30
короб 600 шт
308.5 р.
уп.
8х30 (кратн. 10 упак)
подвес 22 шт
188.4 р.
уп.
8x40
короб 400 шт
246.4 р.
уп.
8x40
пл.конт. 400 мл 50 шт
602.2 р.
уп.
8x40 (кратн. 10 упак)
подвес 20 шт
200.8 р.
уп.
8x50
короб 300 шт
230.2 р.
уп.
8х50
пл.конт. 400 мл 50 шт
690.4 р.
уп.
8x50 (кратн. 10 упак)
подвес 16 шт
200.3 р.
уп.
8x60
короб 250 шт
272.7 р.
уп.
8x60 (кратн. 10 упак)
подвес 12 шт
210.2 р.
уп.
8x80
короб 200 шт
232.4 р.
уп.
8х80
пл.конт. 400 мл 35 шт
712 р.
уп.
8x80 (кратн. 10 упак)
подвес 9 шт
177.9 р.
уп.
10x50
короб 200 шт
236.1 р.
уп.
10x50 (кратн. 10 упак)
подвес 10 шт
194.5 р.
уп.
10x60
короб 200 шт
318.2 р.
уп.
10x60 (кратн. 10 упак)
подвес 10 шт
244.7 р.
уп.
10x100
короб 100 шт
223.5 р.
уп.
10х100
пл.конт. 400 мл 30 шт
1 259 р.
уп.
10x100 (кратн. 10 упак)
подвес 8 шт
271.7 р.
уп.
12x60
короб 100 шт
271.7 р.
уп.
12x60 (кратн. 10 упак)
подвес 8 шт
316.1 р.
уп.
12x70
короб 100 шт
271.6 р.
уп.
12x70 (кратн. 10 упак)
подвес 8 шт
316.1 р.
уп.

Сертификаты

Возможные названия, по которым покупатели могут искать данный товар: дюбель тип Т, дюбель тип К, дюбель Т, дюбель распорный тип 3, дюбель тип 3, дюбель трехлепестковый, дюбель K, дюбель четырехраспорный, дюбель с шипами, дюбель Tchappai, дюбель тип N, 4-распорный, 4 распорный, Чапай, Чаппай
