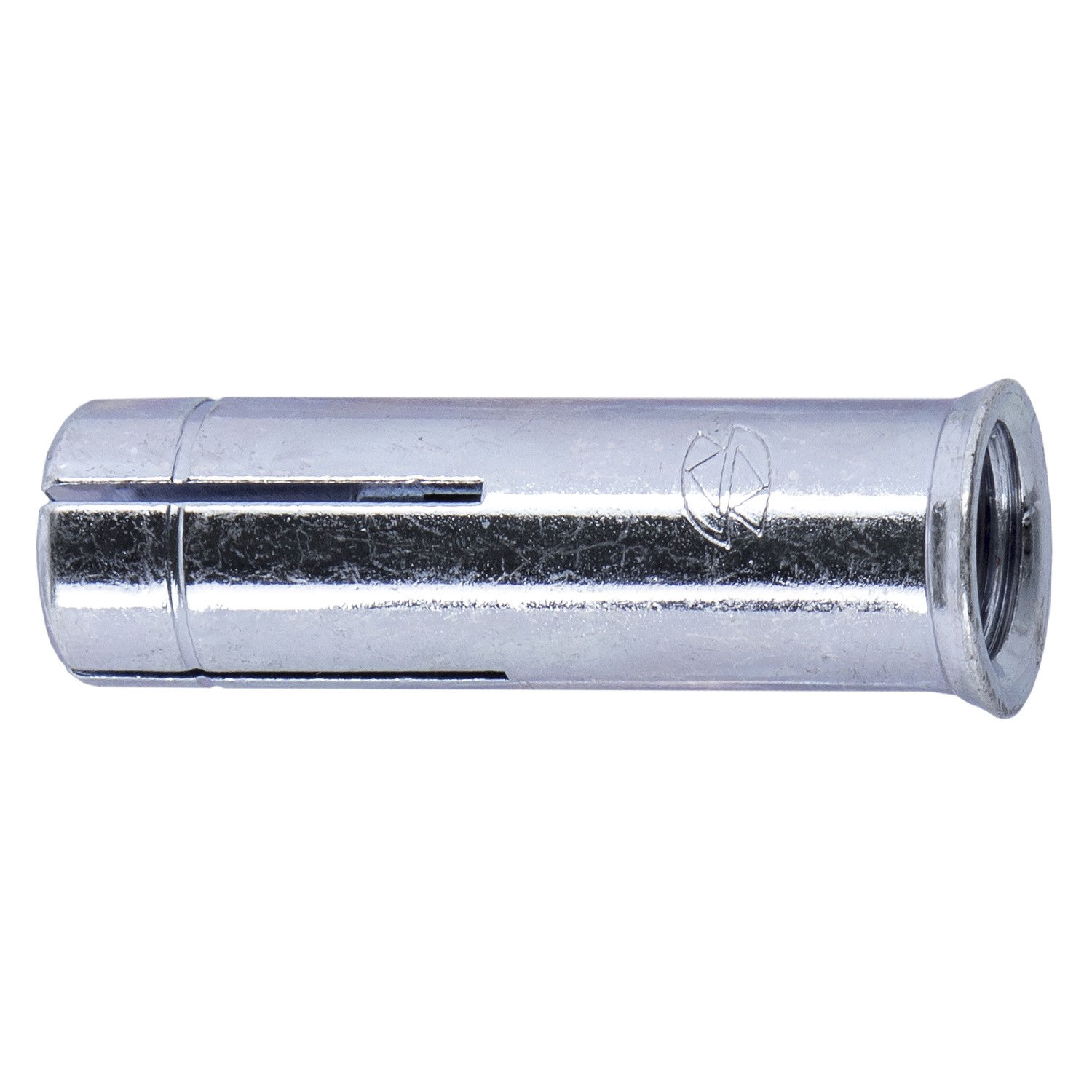

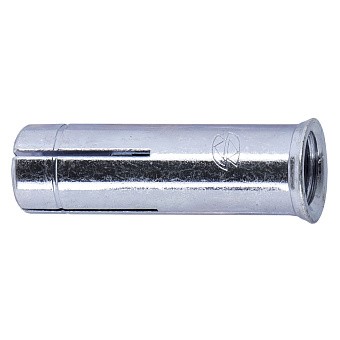

Забивной анкер стальной

Анкер забивной стальной применяют для ответственных креплений в бетоне без трещин, в кирпичной кладке, природном камне. Крепеж рассчитан на среднетяжелые и тяжелые конструкции.

Купить забивной анкер стальной можно в удобной транспортной упаковке по 30-100 изделий и в подвесе фасовкой 1, 2 и 4 шт в зависимости от размера анкера. Востребованные размеры анкеров забивных М6, М8 и М10.

в упаковке ?
На складе
шт
268 р.

Описание

Забивной анкер стальной с внутренней резьбой и распорным клином используют для больших и средних нагрузок, может устанавливаться на небольшом расстоянии от других анкеров и края в бетоне. Анкер фиксируется в отверстии распорный клином, забиваемым при помощи специального инструмента.

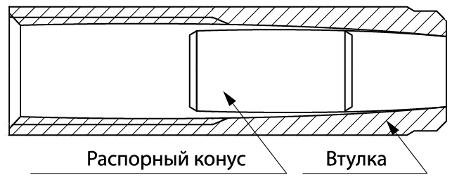

схематический чертеж анкера забивного из стали

Анкер забивной стальной активно применяют для возведения металлических балок перекрытия, фасадных систем, металлических лестниц, цехового оборудования, подвесных инженерных коммуникаций. Внешне и технологически анкер похож на цангу латунную, но имеет ряд отличий.

Лапки (лепестки) стального анкера забивного распираются за счет продвижения гильзы внутри крепежа. Для надежной фиксации анкера в отверстии сперва проталкивают гильзу специальным инструментом, а затем ввинчивают шпильку, болт или винт, присоединяя конструкцию. В качестве специального инструмента может служить болт меньшего диаметра, чем номинальная внутренняя резьба анкера. Чтобы гильза не сместилась дальше распорной зоны, особенно в сквозных отверстиях, на болт навинчивается гайка на определенном расстоянии. Ударяя молотком на такому «специальному инструменту», гильза распирает анкер и переводит в рабочее состояние.

Преимущества забивного анкера

Забивной анкер стальной широко применяют благодаря следующим преимуществам:

  • высокая несущая способность
  • малые межосевые расстояния
  • малые расстояния до края рабочей поверхности
  • быстрый монтаж
  • нагрузка может быть приложена сразу после монтажа

Монтаж забиваемого стального анкера производится быстро:

  • просверлить отверстие, равное внешнему диаметру анкера. Размер заливного анкера определяется по номинальному диаметру внутренней резьбы, которое меньше требуемой ширины отверстия;
  • важно очистить отверстие от строительной пыли;
  • установить крепление в просверленное отверстие;
  • забить анкер молотком до монтажа заподлицо, без выступов за поверхность рабочей поверхности;
  • протолкнуть внутренний распорный элемент анкера (гильзу) молотком по вставленному специальному инструменту;
  • вкрутить метрический болт или шпильку.
поэтапная схема монтажа забивного анкера

Необходимые технические характеристики и параметры монтаже забивного анкера

Размер анкера М6 М8 М10 М12 М14 М16 М20
Бетон В20
без трещин
Расчётное усилие на вырыв N, kH 3,0 4,6 7,1 9,9 13,8 17,6 24,0
Расчётное усилие на срез Q, kH 4,1 5,5 6,9 12,3 16,7 21,1 33,6
Полнотелый
кирпич М150
Расчётное усилие на вырыв N, kH 1,2 1,8 2,8 4,0 5,5 7,0 9,6
Расчётное усилие на срез Q, kH 1,6 2,2 2,8 4,9 6,7 8,4 13,4
Диаметр бура, мм 8 10 12 14 16 20 25
Глубина бурения, мм 30 40 50 60 70 75 90
Глубина установки, мм 25 30 40 50 60 65 80
Диаметр отверстия в прикрепляемой детали, мм 7 9 12 14 16 18 22
Момент затяжки, Нм 8 15 30 50 75 100 200
Стандартное расстояние между анкерами, мм 120 141 180 210 230 246 303
min расстояние между анкерами, мм 50 55 60 70 80 90 110
Стандартное расстояние до края, мм 60 71 90 105 115 123 152
min расстояние до края, мм 45 50 55 60 65 70 130


...свернуть

Ваша цена на Забивной анкер стальной

М6 (8х25)
короб 100 шт
268 р.
уп.
М6 (8х25) (кратн. 10 упак)
подвес 4 шт
195.8 р.
уп.
М8 (10х30) (кратн. 10 упак)
подвес 4 шт
230 р.
уп.
М8 (10х30)
короб 100 шт
334.2 р.
уп.
М10 (12х40)
короб 50 шт
304.3 р.
уп.
М10 (12х40) (кратн. 10 упак)
подвес 2 шт
214.4 р.
уп.
М10 (12х40) (кратн. 10 упак)
подвес 4 шт
232 р.
уп.
М12 (16х50)
короб 50 шт
625.4 р.
уп.
М12 (16х50) (кратн. 10 упак)
подвес 2 шт
378.5 р.
уп.
М16 (20х65)
короб 30 шт
947.4 р.
уп.
М16 (20х65) (кратн. 10 упак)
подвес 1 шт
486 р.
уп.
М20 (25х80)
короб 50 шт
625.4 р.
уп.
