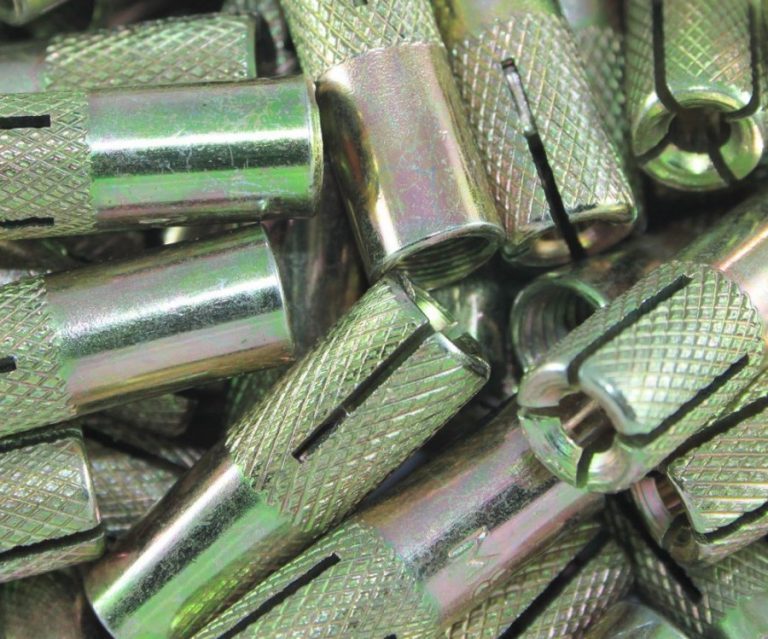

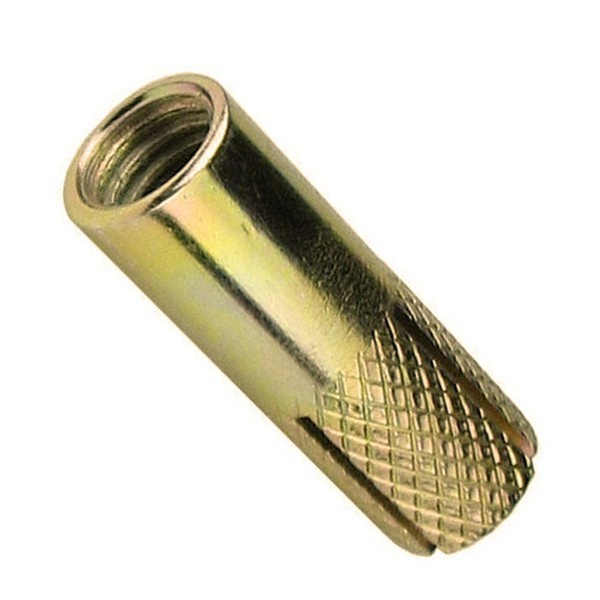

Забивной анкер, обзор
Анкер забивной смело можно отнести к востребованному металлическому крепежу, несмотря на немаленькую стоимость. Благодаря внутренней метрической резьбе анкер используется с различным метрическим крепежом.
Назначение анкера забивного
Анкер забивной применяется для ответственных креплений, производимых в бетоне без трещин и кирпичной кладке. Используется для средних и больших нагрузок; может устанавливаться на небольшом расстоянии от других анкеров и края бетона.
Материал изготовления анкера забивного
Анкер забивной изготовляется из конструктивной стали (углеродистая холодного формования) с коррозионно-стойким покрытием. Благодаря этому крепеж используется в ответственных креплениях в условиях среднеагрессивной внешней среды.
Преимущества анкера забивного
- высокая несущая способность
- малые межосевые расстояния
- малые расстояния до края
- быстрый монтаж
- нагрузка может быть приложена сразу после монтажа
Где применяется анкер забивной?

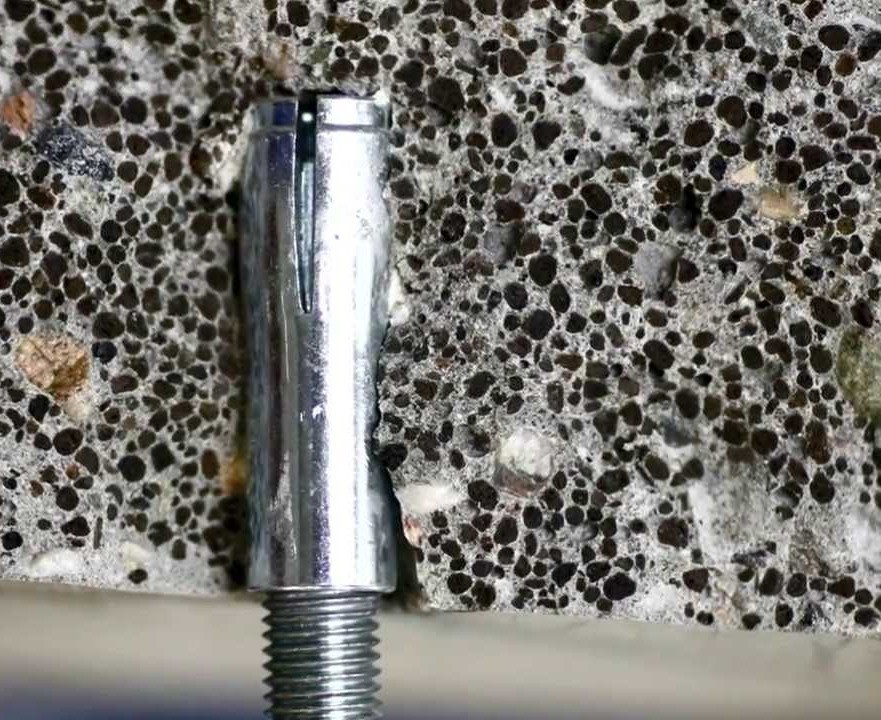

Анкер забивной имеет широкий спектр применения:его используют при креплении металлических балок перекрытия, фасадных систем, а также подвесных инженерных коммуникаций. Широко применяют при установке металлических лестниц и оборудования, так как благодаря распиранию сегментов в отверстии анкер не прокручивается, что повышает надежность узла.
Порядок монтажа анкера забивного
- Пробурить отверстие
- Прочистить отверстие от строительной пыли
- Используя молоток, вбить анкер заподлицо, то есть на один уровень, вровень с поверхностью
- Выполнить анкеровку при помощи оправки
- Вкрутить метрический болт или шпильку - на данном этапе происходит распор втулки анкера
- При необходимости использовать динамометрический ключ с контролем момента затяжки
Технические характеристики анкера забивного
Ниже приведены таблицы, содержащие полную информацию по нагрузкам, размерам и особенностям монтажа для забивного анкера.

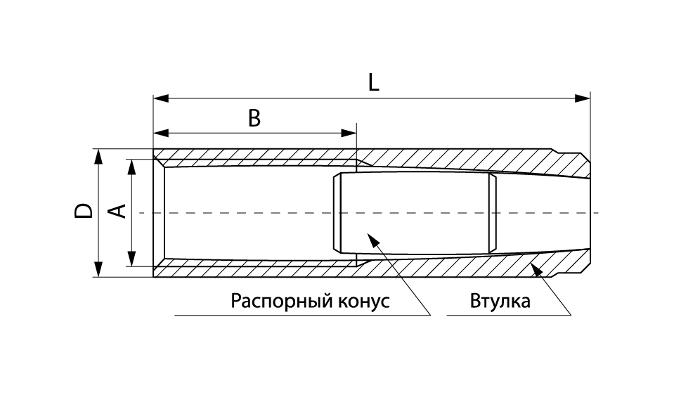

Размеры и обозначение, характерные для анкера забивного
| Размер, мм | М6/8х25 | М8/10х30 | М10/12х40 | М12/16х50 | М16/20х65 | М20/25х80 |
| A, резьба | М6 | М8 | М10 | М12 | М16 | М20 |
| В, длина резьбы, мм | 11 | 13 | 15 | 19 | 25 | 33 |
| D, диаметр отверстия под анкер, мм | 8 | 10 | 12 | 16 | 20 | 25 |
| L, длина анкера, мм | 25 | 30 | 40 | 50 | 65 | 80 |
| Глубина завинчивания, мм | 6-11 | 8-13 | 10-15 | 12-19 | 16-25 | 20-33 |
| Н, глубина анкеровки, мм | 25 | 30 | 40 | 50 | 65 | 80 |
Технические характеристики, отражающие сопротивляемость анкра забивного
| Типоразмер | М6 | М8 | М10 | М12 | М16 | М20 | |
|
Бетон В20 без трещин |
Расчетное усилие на вырыв N, kH | 3,0 | 4,6 | 7,1 | 9,9 | 7,6 | 24,0 |
| Расчетное усилие на срез Q, kH | 4,1 | 5,5 | 6,9 | 12,3 | 21,1 | 33,6 | |
|
Полнотелый кирпич М150 |
Расчетное усилие на вырыв N, kH |
1,2 |
1,8 | 2,8 |
4,0 |
7,0 |
9,6 |
| Расчетное усилие на срез Q, kH |
1,6 |
2,2 |
2,8 |
4,9 |
8,4 |
13,4 |
|
Параметры монтажа анкера забивного
| Типоразмер | М6 | М8 | М10 | М12 | М16 | М20 |
| Диаметр бура, мм | 8 | 10 | 12 | 16 | 20 | 25 |
| Глубина бурения, мм | 30 | 40 | 50 | 60 | 75 | 90 |
| Глубина установка, мм | 25 | 30 | 40 | 50 | 65 | 80 |
| Диаметр отверстия в прикрепляемой детали, мм | 7 | 9 | 12 | 14 | 18 | 22 |
| Момент затяжки, Нм | 8 | 15 | 30 | 50 | 100 | 200 |
| Стандартное расстояние между анкерами, мм | 120 | 141 | 180 | 210 | 246 | 303 |
| min расстояние между анкерами, мм | 50 | 55 | 60 | 70 | 90 | 110 |
| Стандартное расстояние до края, мм | 60 | 71 | 90 | 105 | 123 | 152 |
| min расстояние до края, мм | 45 | 50 | 55 | 60 | 70 | 130 |
Коэффициент влияния межосевого расстояния
|
Межосевое расстояние, мм |
Размер анкера | |||||
| М6 | М8 | М10 | М12 | М16 | М20 | |
| 50 | 0,69 |
|
|
|
|
|
| 55 | 0,71 | 0,71 |
|
|
|
|
| 60 | 0,74 | 0,73 | 0,64 |
|
|
|
| 70 | 0,78 | 0,76 | 0,67 | 0,67 |
|
|
| 90 | 0,87 | 0,83 | 0,73 | 0,72 | 0,68 |
|
| 110 | 0,96 | 0,89 | 0,79 | 0,76 | 0,72 | 0,68 |
| 130 | 1,00 | 0,96 | 0,85 | 0,81 | 0,76 | 0,71 |
| 150 |
|
1,00 | 0,91 | 0,86 | 0,80 | 0,75 |
| 170 |
|
|
0,97 | 0,91 | 0,85 | 0,78 |
| 190 |
|
|
1,00 | 0,95 | 0,89 | 0,81 |
| 210 |
|
|
|
1,00 | 0,93 | 0,85 |
| 230 |
|
|
|
|
0,97 | 0,88 |
| 250 |
|
|
|
|
1,00 | 0,91 |
| 270 |
|
|
|
|
|
0,95 |
| 290 |
|
|
|
|
|
0,98 |
| 310 |
|
|
|
|
|
1,00 |
Коэффициент влияния расстояния до края
|
Расстояние до края, мм |
Размер анкера | |||||
| М6 | М8 | М10 | М12 | М16 | М20 | |
|
45 |
0,70 |
|
|
|
|
|
| 50 | 0,80 | 0,71 |
|
|
|
|
|
55 |
0,90 | 0,76 | 0,71 |
|
|
|
| 60 | 1,00 | 0,81 | 0,75 | 0,68 |
|
|
| 70 |
|
0,90 | 0,83 | 0,75 | 0,68 |
|
| 80 |
|
1,00 | 0,92 | 0,82 | 0,74 | , |
| 90 |
|
|
1,00 | 0,89 | 0,80 |
|
| 100 |
|
|
|
0,96 | 0,86 |
|
| 110 |
|
|
|
1,00 | 0,92 |
|
| 120 |
|
|
|
|
0,98 | 0,85 |
| 130 |
|
|
|
|
1,00 | 0,90 |
| 140 |
|
|
|
|
|
0,94 |
| 150 |
|
|
|
|
|
0,99 |
| 160 |
|
|
|
|
|
1,00 |
