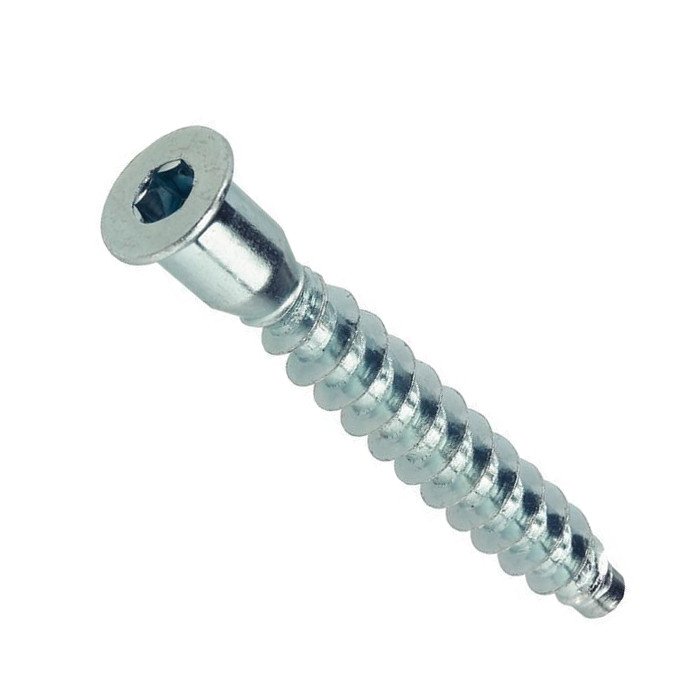

Винт Конфирмат

Использование конфирматов в мебельном производстве позволяет получить более высокую прочность скрепляемых материалов

Головка:
потайная
Шлиц:
HEX
Покрытие:
белый цинк
в упаковке ?
На складе
шт
7 182 р.

Описание

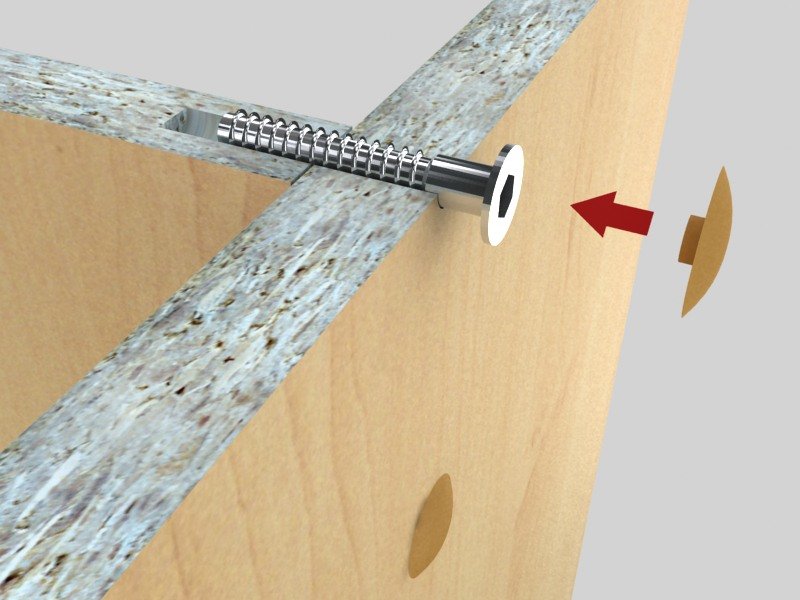

пример монтажа конфирмата

Винт-конфирмат чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так как с лицевой стороны предмета мебели видны шляпки евровинта, используются заглушки.

Монтаж винт-конфирмата

Конфирмат вкручивается в торец элемента мебели с предварительно просверленным отверстием:

  • просверлить 2 отверстия - в торец одной детали и в полость другой
  • прикрепить перпендикулярно друг к другу

Наиболее используемые размеры винты диаметром 7 мм и длиной 50 или 70 мм.

Мебель собранная на евровинтах нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в рабочую поверхность разрушает ее внутреннюю структуру.

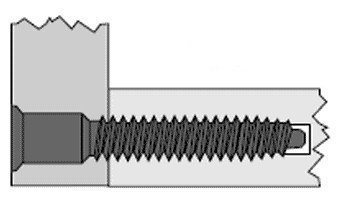

схематическое представление соединения с помощью конфирмат

Винт-конфирмат представлен в двух видах: с внутренним шестигранником HEX и крестообразным шлицом PZ в потайной головке

Размер Диаметр
головки, мм
Диаметр под
сверление, мм
Размер ключа
под шлиц
5х50 внутр.шестигр. 8 4 HEX 3
6,3х50 внутр.шестигр. 10 5 HEX 4
7х50 внутр.шестигр. 10 5 HEX 4
7х50 крестообр.шлиц 10 5 PZ 3
7х70 внутр.шестигр. 10 5 HEX 4

Особенности монтажа винт-конфирмата

Перед установкой мебельного крепежа требуется подготовить отверстие:

  • перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия
  • формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу
  • выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно для получения качественного результата
  • при одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении с помощью струбцины и других зажимных приспособлений
  • при сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь

...свернуть

Сертификаты

Возможные названия, по которым покупатели могут искать данный товар: саморезная стяжка, KNF
