Для установки оконных рам применяют специальный вид саморезов — оконные. Несмотря на конструкционное разнообразие, большую популярность приобрели стальные оцинкованные саморезы со сверлом, по-другому, с буром.
Конструкция оконного самореза
Для того, чтобы крепеж надежно фиксировал оконную раму к основанию и при этом не выпирал на поверхность, предусмотрена такая форма головки, которая называется потай.
Для обеспечения быстрого монтажа на конце самореза усиленное сверло. Выпускают также остроконечные «оконники».
Рассмотрим более детально особенности головки, наконечника и резьбы.
- на торце головки самореза глубокий и отцентрированный Ph шлиц — с помощью соответствующей биты саморез быстро и без срывов закручивается в материале
- конусная форма равномерно проникает в рабочий материал, не деформируя его
- края головки самореза выполнены так, что позволяют монтировать крепеж заподлицо к поверхности
- наличие раззенковочных насечек на потайной стороне головки самореза гарантирует плотное прилегание к прикрепляемой поверхности и препятствует самопроизвольному откручиванию
- форма наконечника в виде бура обеспечивает быстрый и точный монтаж: на первом же этапе установки бур создает отверстие в металлической поверхности толщиной в 2 мм
- полная резьба оконного самореза имеет частый шаг, разработанный для автоматической сборки пластиковых окон, и составляет 0,9 мм. Редкий шаг резьбы с острым наконечником используют для установки фурнитуры
Покрытие саморезов оконных
Саморезы изготавливаются из стали марки С1022. Для обеспечения защиты от коррозии изделия оцинковывают.
В результате саморезы имеют блестящую поверхность. Использовать такой крепеж можно, не заботясь о том, чтобы скрыть место скрепления, а порой они превосходно подходят под общий стиль рамной конструкции.
«Оцинковка» наилучшее решение для саморезов: экономически выгодно для маленького элемента и функционально обеспечивает высокую стойкость к коррозии.
Установка оконных рам подразумевает под собой быстрый строительный процесс, поэтому внешний вид и коррозиестойкий крепежа удовлетворяют главные требования к саморезам.
Применение оконных саморезов
Саморезы оконные предназначены для скрепления армированных оконных профилей ПВХ и оконной фурнитуры.
Данными работами занимаются строительные монтажные фирмы, а значит в быту данный крепеж не востребован.
Крепеж, заканчивающийся сверлом, также называют саморезами для оконного профиля; острый наконечник и редкий шаг резьбы характерны саморезам для установки оконной фурнитуры.

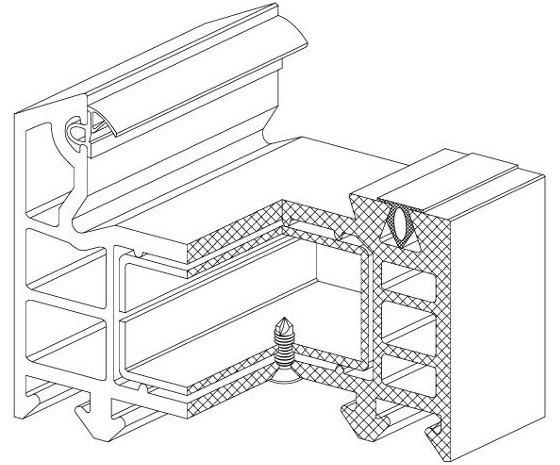

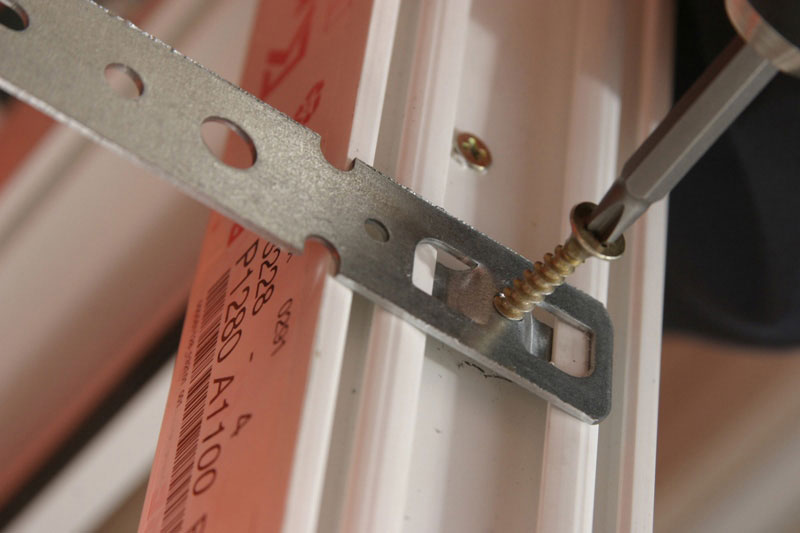

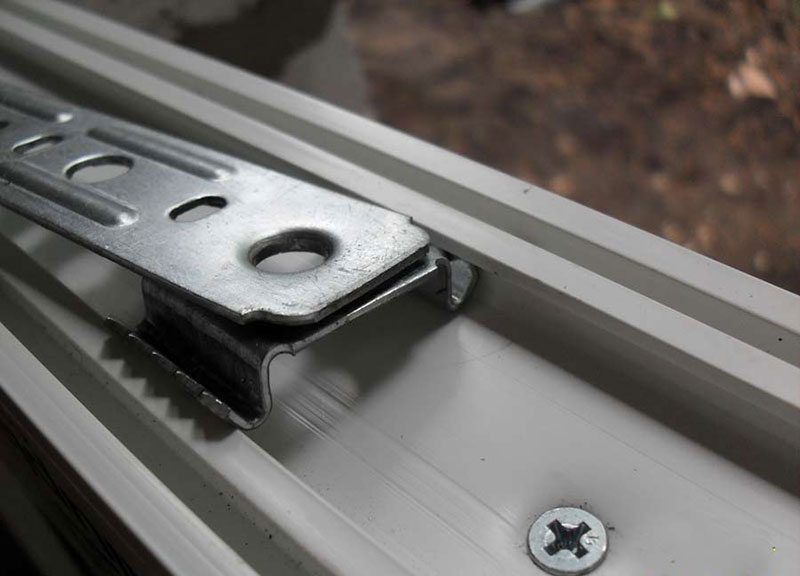

На фото ниже приведены фотографии с применением установленных данных специальных саморезов.

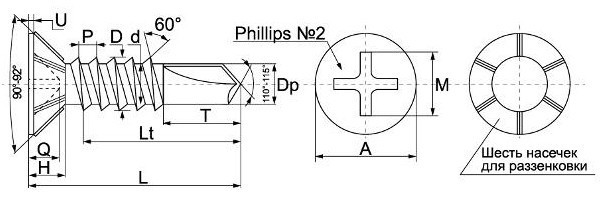

Геометрические и технические характеристики оконных саморезов
| Типоразмер | 3,9 х 13 | 3,9 х 16 | 3,9 х 19 | 3,9 х 22 | 3,9 х 25 | 3,9 х 32 | 3,9 х 35 |
| Длина L, мм | 12,3-13,7 | 15,3-16,7 | 18,3-19,7 | 21,3-22,7 | 24,3-25,7 | 31,3-32,7 | 34,3-35,7 |
| Длина нарезной части Lt, мм | 8,6-9,8 | 11,6-12,8 | 14,6-15,8 | 17,6-18,8 | 20,6-21,8 | 27,6-28,8 | 30,6-31,8 |
| Высота верхней кромки головки U, мм | 0,8 | ||||||
| Глубина шлица Q, мм | 2,03-2,53 | ||||||
| Диаметр головки A, мм | 7,14-7,50 | ||||||
| Шаг резьбы P, мм | 1,3-1,4 | ||||||
| Наружный диаметр D, мм | 3,75-3,91 | ||||||
| Внутренний диаметр d, мм | 2,76-2,92 | ||||||
| Диаметр сверла Dp, мм | 3,05-3,20 | ||||||
| Высота головки H, мм | 2,4-2,5 | ||||||
| Длина сверла T, мм | 4,5-5,5 | ||||||
| min разрушающий момент, Нм | 1,5 | ||||||
| Tвердость* серцевины, HV | 240-425 | ||||||
| Tвердость* поверхности, HV | 560 MIN | ||||||
| Номинальный вес 1000 шт., кг | 2,30 | ||||||
* Под твердостью принимают способность материала сопротивляться ударам.
