Анкерный болт, обзор

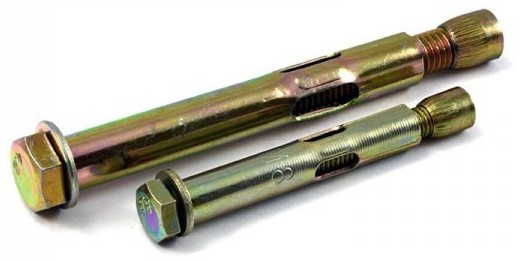

фото анкерных болтов

Анкерный болт является ярким представителем анкерной техники: самый надежный крепеж для работы в плотном полнотелом основании.

Конструкция анкера с болтом

Анкерный болт — самостоятельное изделие, состоящее из нескольких элементов. Достаточно иметь крепеж с размером, отвечающим расчетам, прикрепляемый элемент, рабочую поверхность и соответствующий ручной инструмент.

Дополнительного крепежа для узла не требуется. Это отличное преимущество перед сборными креплениями, где нужно еще подбирать размер одного элемента к другому.

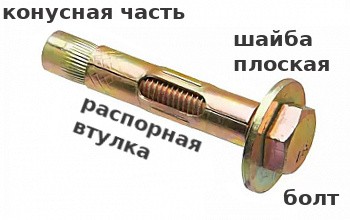

фото анкерного болта

Конструкция анкерного болта проста и состоит из:

  • болта, крепежного изделия с метрической резьбой за счет чего анкер и ввинчивается в подготовленное отверстие;
  • шайбы плоской, позволяющей распределять нагрузку на большую поверхность при затягивании болта;
  • конусной части, которая при ввинчивании болта поднимается вверх по резьбе и способствует распиранию трех крыльев втулки;
  • распорной втулки — цилиндрического элемента, который при распирании вживается в материал основания.

Применение анкерного болта

С помощью анкера с болтом монтируют различные элементы к плотным базовым поверхностям таким, как бетон, полнотелый кирпич, природный камень.

Как результат конструкция надежно устанавливается в запланированное местоположение и способна выдерживать достаточные нагрузки в течение эксплуатации.

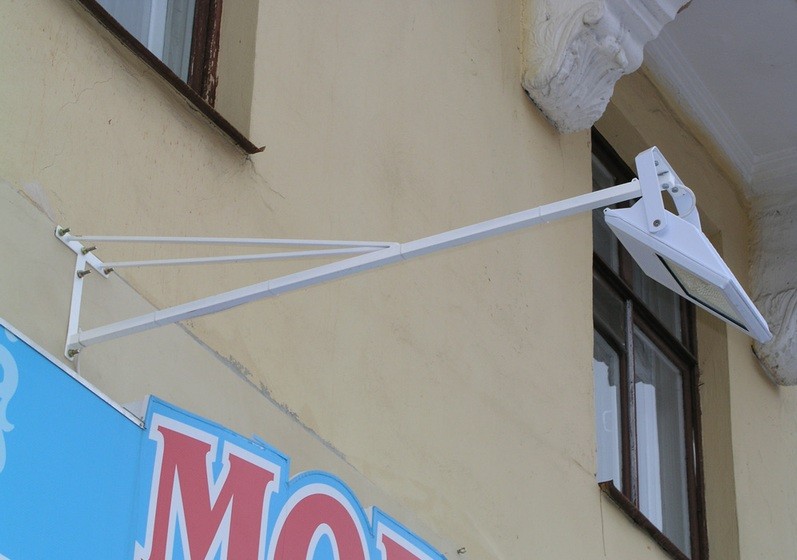

фото применения анкерного болта

Где именно применяют анкерные болты?

  • Крепление рекламных стоек, кронштейнов, антенн, информационных щитов и других различных элементов к фасадам зданий. Материал, из которого возводятся такие строения, отвечают требованиям к основаниям применения анкерного болта: кирпичная или каменная кладка, бетонные плиты.
  • Монтаж элементов осветительных систем при наружных и внутренних работах — крепеж, благодаря цинкованию, обладает высокой коррозиостойкостью.
  • Установка складских консолей к стенам, полу помещений, которые заведомо будут подвергаться нагрузкам кратковременным и/или постоянным, статическим и/или динамическим.

Виды разрушений

Исходя из практики, для анкерных болтов важны два вида расчетных нагрузок: на вырыв и на срез. Под прочностью на вырыв, который сопровождается растяжением крепежа, подразумевается устойчивость к разрушению бетона по конусу и краю; вырыв анкера из отверстия или разрушение стального тела анкера.

Сдвиг крепежа происходит, когда нет достаточной прочности на срез и сопровождается разрушением бетона по краю и под действием рычага, а также разрушение по стали.

Из-за действия каких сил крепеж теряет свою функциональность? В природе и, соответственно, в физике различают нагрузки на статические и динамические.

Статические нагрузки отражают влияние собственной массы узла. Динамические нагрузки, постоянные или переменные по величине, отличаются в зависимости от точки приложения и длительности по времени.

Примеры статической нагрузки: собственный вес элементов, конструкций, вес дополнительного груза в виде снега, прилегающий детали; а наиболее серьезную динамическую нагрузку представляет вибрация — например, от работающего оборудования, примыкающего к стене, где установлен анкерный болт.

ТОП товаров из нашего каталога
Анкерный болт, М10x60
26.02 р.
уп.
в упаковке 2 шт
Анкерный болт, М10x120
547.50 р.
уп.
в упаковке 30 шт
Анкерный болт, М10x120
23.00 р.
уп.
в упаковке 1 шт
Анкерный болт, М12x80
572.17 р.
уп.
в упаковке 30 шт
Анкерный болт, М12x100
27.26 р.
уп.
в упаковке 1 шт
Анкерный болт, М10x100
19.60 р.
уп.
в упаковке 1 шт
Анкерный болт, М12x140
824.52 р.
уп.
в упаковке 25 шт
Анкерный болт, М8x60
338.27 р.
уп.
в упаковке 50 шт
Анкерный болт, М8x80
513.06 р.
уп.
в упаковке 50 шт
Анкерный болт, М8x80
26.04 р.
уп.
в упаковке 2 шт
Анкерный болт, М10x60
39.90 р.
уп.
в упаковке 2 шт
Анкерный болт, М12x100
36.86 р.
уп.
в упаковке 1 шт

Характеристики анкерного болта в таблицах

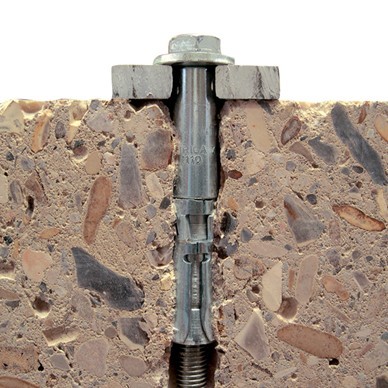

фото среза с анкер-болтом

Используя технические характеристики крепежа в зависимости от его размера, можно подобрать надежный анкер, который прослужит достаточно долго.

Технические характеристики анкер-болта

Размер анкера с болтом 6,5 8 10 12 14 16 20
Бетон В20 Расчетное усилие на вырыв N, кН 0,7 1,4 2,1 2,8 3,1 4,2 5,6
Расчетное усилие на срез Q, кН 1,1 2,5 4,5 7,3 8 8,8 10,5
Кирпич М150 Расчетное усилие на вырыв N, кН 0,4 0,5 0,6 0,8 0,85 0,9 -
Расчетное усилие на срез Q, кН 0,65 1 1,2 1,6 1,7 1,8 -

Параметры монтажа анкер-болта

Размер анкера с болтом 6,5 8 10 12 14 16 20
Диаметр резьбы, мм М5 М6 М8 М10 М10 М12 М16
Диаметр бура, мм 6,5 8 10 12 14 16 20
Min глубина отверстия, мм 40 50 60 70 75 80 90
Отверстие в прикрепляемой детали, мм 7 9 11 13 15 17 21
Min толщина материала основания, мм 60 70 80 90 95 100 120
Размер гайки под ключ, мм 8 10 13 15 15 19 24
Критическое расстояние до края, мм 40 55 65 70 75 80 85
Критическое осевое расстояние, мм 45 60 70 75 80 90 95
Момент затяжки в бетоне, Нм 5 8 25 40 45 50 80
Момент затяжки в кирпиче, Нм 2,5 4 12,5 20 22,5 25 -

Рекомендации при установке анкерного болта

При установке анкеров с болтом важно приложить такое усилие, чтобы крепление было затянуто ни слишком слабо, ни через чур туго. В первом случае в процессе эксплуатации крепеж будет повреждаться (из-за недостаточно прочной фиксации может деформироваться в отверстии); во втором — он может быть испорчен еще во время установки изделия (например, произойдет срыв резьбы).

Если в соединение входят несколько креплений. То следует производить их фиксацию в шахматном порядке симметрично к осям оборудования и в несколько заходов. Напряжение от затяжки в таком случае не будет сконцентрировано в одном определенном месте, чего как раз надо избегать.

Если заведомо известно, что соединение будет подвергаться значительным нагрузкам, то после завершения монтажа и запуска рабочего процесса, в котором задействована конструкция, элемент с установленными анкерными болтами, следует подтянуть усилие затяжки до ранее вычисленной.

Инструмент, необходимый для установки анкерного болта:

  • ключи комбинированные, накидные
  • динамометрический ключ — ручной инструмент, включающий в себя гаечный ключ и динамометр для определения крутящего момента при затяжке резьбовых соединений
  • ключ-мультипликатор для установки анкеров с болтами диаметром от 27 мм и более, позволяющий зафиксировать надежно ответственные соединения с регулировкой крутящего момента
