Зажим для троса Duplex

Зажим троса Duplex применяют для создания двойного зажима, петель на концах тросов, для удлинения и соединения тросов и канатов в статически нагруженных конструкциях.

Зажим для троса двойной duplex можно купить в пром упаковке и в подвесах по 1-2 изделия с кратностью при отгрузки по 10 упаковок.

в упаковке ?
На складе
шт
8.9 р.

Описание

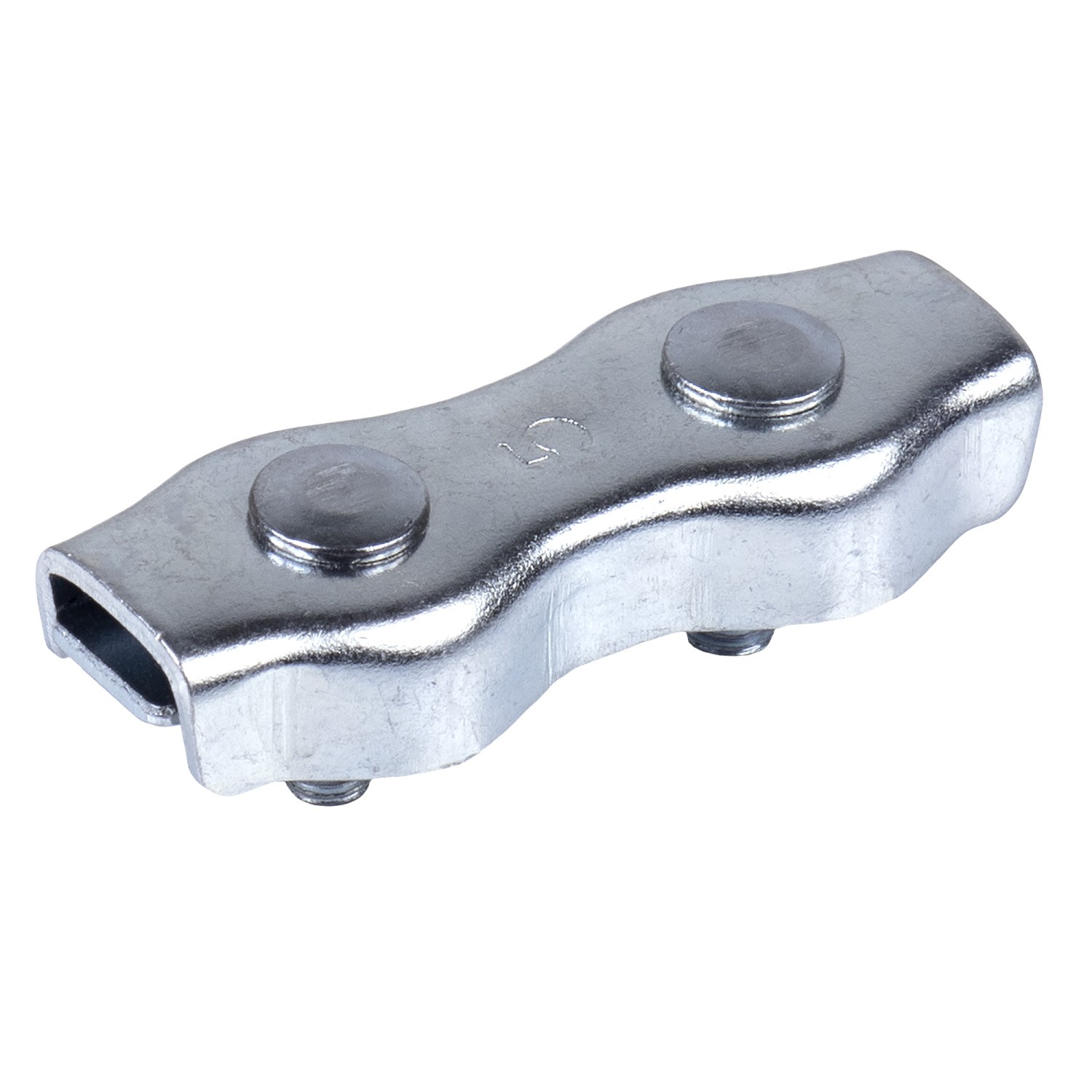

Конструкция зажима для троса Дуплекс состоит из прижимной пластины, двух винтов, гаек и основания-седла. Отсюда другие названия данных зажимов: седельные и пластинчатые. При закручивании гаек пластина прижимает трос к основанию.



Принцип действия двойных зажимов применяется в такелажных приспособлениях, рассчитанных для высоконагруженных конструкций и при ответственном строительстве, например, на высотных кранах.

В продаже зажимы троса duplex оцинкованные под трос диаметром от 2 до 10 мм. Наиболее востребованные размеры зажимов - 2, 3, 4 мм. Их применяют для рекламных растяжек, а зажимы троса duplex 6 мм и большего диаметра - при организации высоковольтных линий передач.

Все составные части двойного зажима изготавливаются из углеродистой стали. После производства обрабатываются цинком и производится сборка зажима.

Монтаж плоских двойных зажимов многократен, главное, не допускать использование изделий со сколами или иными повреждениями.

К очевидным плюсам зажимов двойных относятся их надежность и повторное использование. Другие названия, под которыми они также продаются: тросовый или канатный зажим. Цена duplex почти в 2 раза выше алюминиевой втулки din 3093, которая используется только один раз.

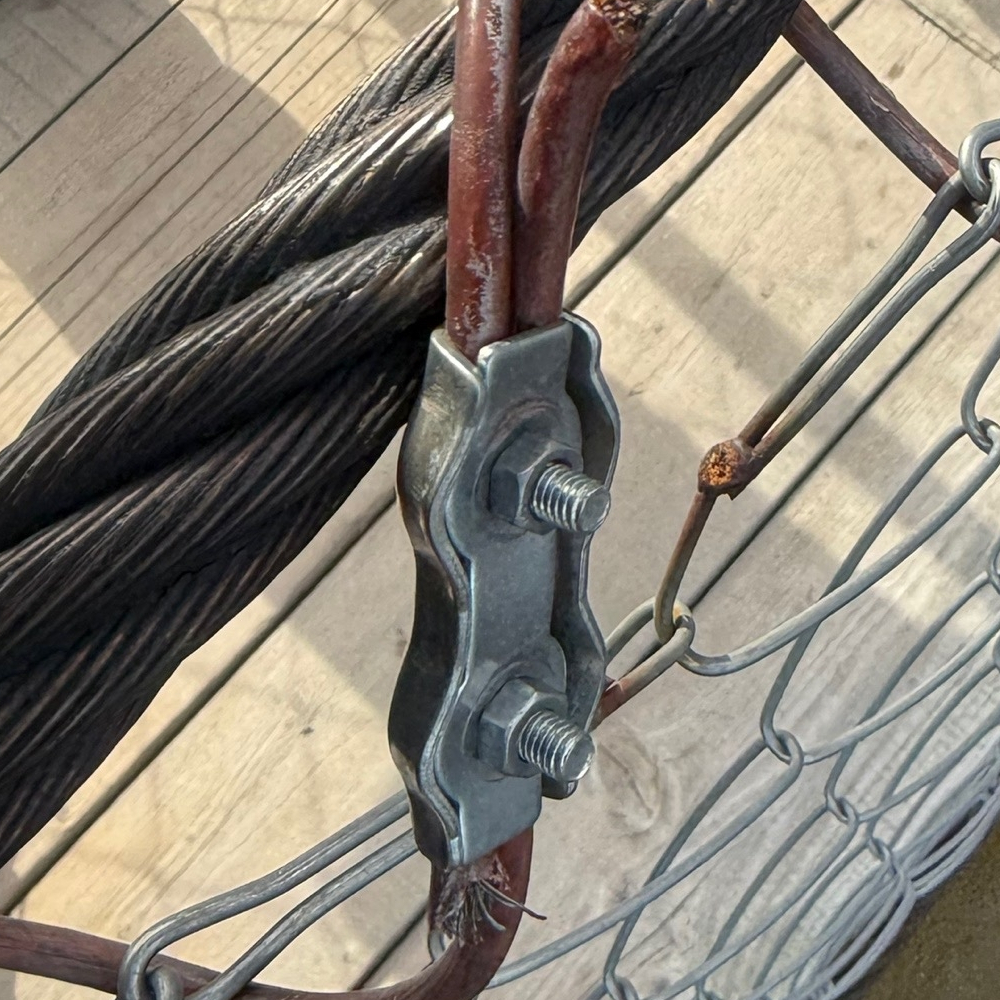

Зажим троса duplex просто использовать в ремонтных работах, например, быстро восстановить протяженность при повреждении длины троса на любом участке. Или внести корректировки в конструкцию, если необходимо добавить талреп или петлю под крюк.

Надежность соединения плоского двойного зажима обеспечивается за счет увеличения площади прижима в точке сращивания. Поэтому если зажима Simplex недостаточно в конструкции, используйте его двойной аналог. На тросах, выполненных из нержавеющих марок стали, эффективнее устанавливать зажимы также из нержавеющих материалов.

Монтаж зажимов DUPLEX оцинкованных

Для установки двойных зажимов не требуется специального инструмента, достаточно гаечного ключа. В этом еще одно преимущество изделия. При монтаже важно не допускать перекоса в узле крепления, поэтому затягивают гайки поочередно.

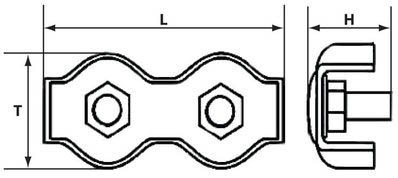

Геометрические характеристики зажима Дуплекс

Размер /
толщина
каната,
мм

Ширина
основания
L,
мм

Длина
основания
Т,
мм

Размер
болта

Длина
болта
Н,
мм

  2
 30
 12  М4  14
  3
 36
 14  М4  14
  4
 40
 18  М5  17
  5
 50
 20  М5  17
  6  60  24  М6  23
  8  72
 30  М8  27
 10  90
 35  М10  32


...свернуть

Ваша цена на Зажим для троса duplex

М2
короб 1 шт
8.9 р.
уп.
М2 (кратн. 10)
подвес 2 шт
450 р.
уп.
М3
короб 1 шт
9.9 р.
уп.
М3 (кратн. 10)
подвес 2 шт
480 р.
уп.
М4
короб 1 шт
13.5 р.
уп.
М4 (кратн. 10)
подвес 1 шт
147.8 р.
уп.
М4 (кратн. 10)
подвес 2 шт
660 р.
уп.
М5
короб 1 шт
16.5 р.
уп.
М5 (кратн. 10)
подвес 1 шт
193.1 р.
уп.
М5 (кратн. 10)
подвес 2 шт
710 р.
уп.
М6
короб 1 шт
23.2 р.
уп.
М6 (кратн. 10)
подвес 1 шт
232.9 р.
уп.
М6 (кратн. 10)
подвес 2 шт
900 р.
уп.
М8
короб 1 шт
48.1 р.
уп.
М8 (кратн. 10)
подвес 1 шт
960 р.
уп.
М10
короб 1 шт
65.2 р.
уп.
М10 (кратн. 10)
подвес 1 шт
1 250 р.
уп.
