Складной пружинный дюбель потолочный

Складной пружинный дюбель с крюком предназначен для крепления в пустотелые материалы с размером полости достаточной для раскрытия дюбеля при монтаже (min глубина полости 35 мм) к гипсокартону (ГСК), ДСП или другим тонколистовым материалам.

Пружинный анкер-дюбель продается оптом и в розницу в коробах по 30-100 штук и в подвесах по одному изделию. Размерный ряд ограничен пятью вариантами: М3, М4, М5, М6 и М8.

в упаковке ?
На складе
шт
447.1 р.

Описание

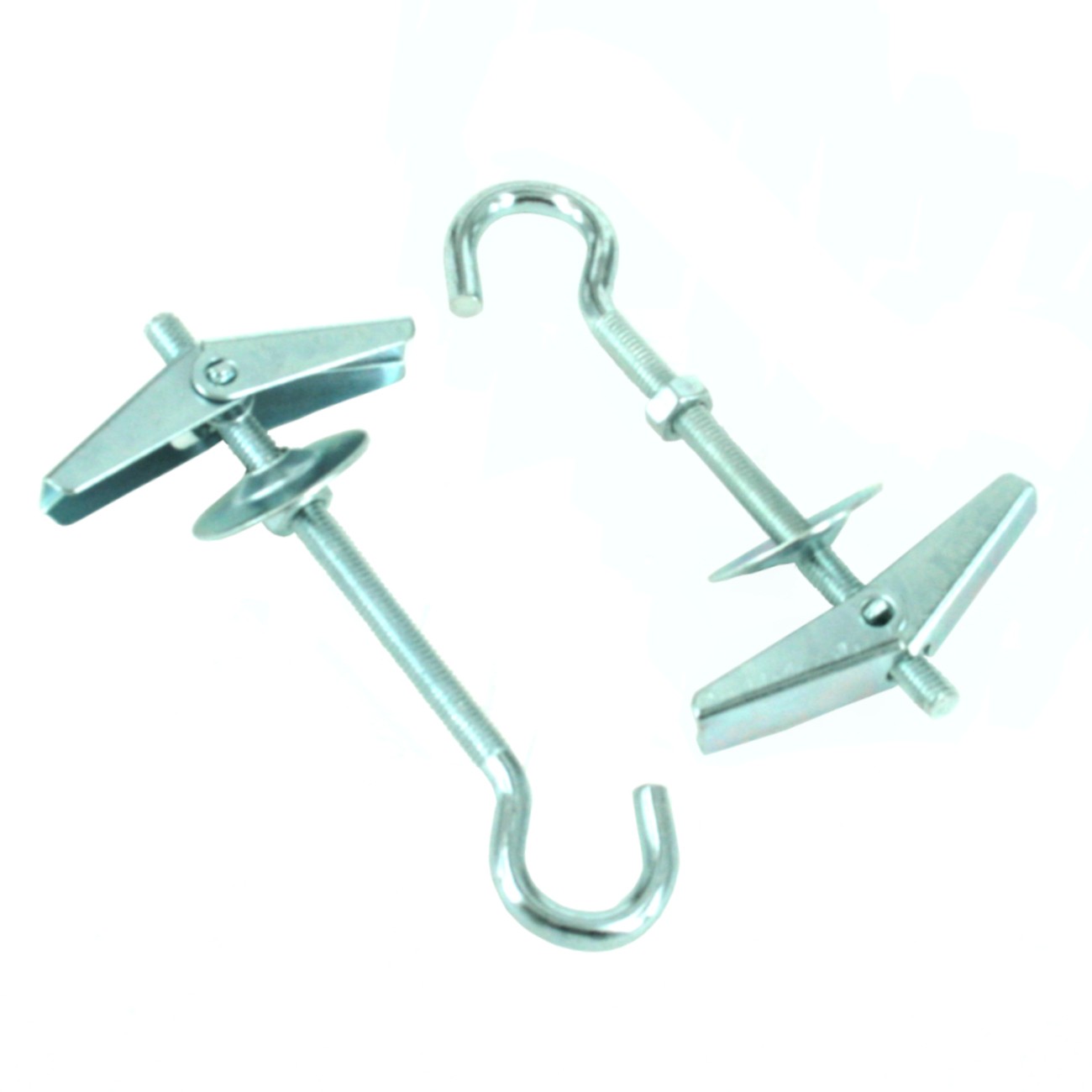

Складной пружинный дюбель с крючком имеет метрическую резьбу и складные стопорные крылья с пружинным механизмом. В сложенном состоянии крылья проходят сквозь отверстие плиты и раскрываются в пустом пространстве за плитой, обеспечивая надежное крепление. Из-за особенностей раскрытия крыльев крепеж встречается под названием «солдатик».

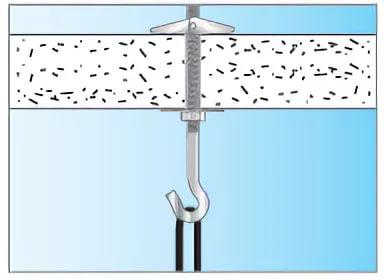

схематическое изображение установленного дюбеля потолочного

Данный крепеж для потолка подходит для фиксации к навесных конструкций небольшого размера, люстр, светильников или системы проводов. На условия монтажа влияет материал потолка и вес люстры.

Монтаж складного потолочного дюбеля

Последовательная инструкция и схема монтажа представлена ниже:

  • в плите перекрытия высверлить отверстие в пустой канал
  • лепестки дюбеля прижать пальцами к его основанию и завести в канал, где лепестки раскрываются под действием пружины и фиксирутся в раскрытом положении, перекрывая собой диаметр крепежного отверстия
  • для надежной фиксации дюбель затянуть гайкой

(графическая схема монтажа представлена ниже в Узнать больше...)

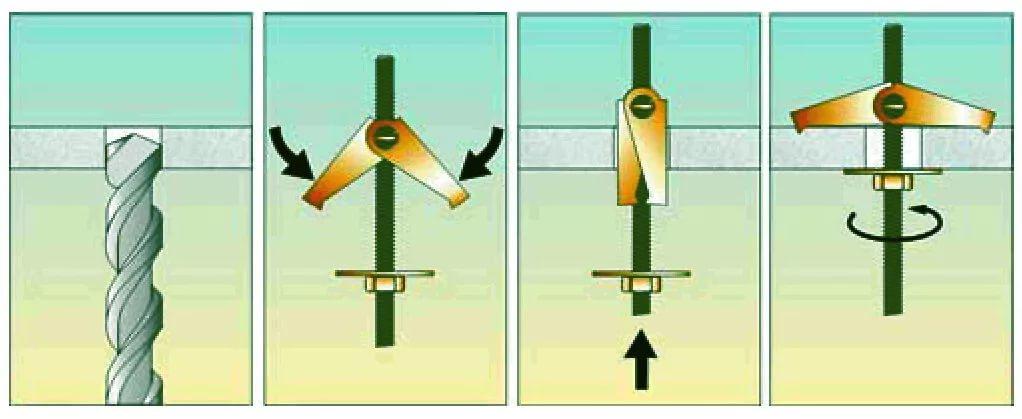

поэтапная инструкция установки потолочного дюбеля

Складной крепеж для потолка изготавливают из углеродистой стали с последующим нанесением защитным слоем из цинка. В условиях внутренних помещений пружинный дюбель может долго эксплуатироваться без образования ржавчины на поверхности.

В конструкцию крепежа входит увеличенная шайба с внешним диаметром от 18 до 30 мм. Так для складного пружинного дюбеля М8 диаметр шайбы составляет 30 мм. Собой она закрывает широкое отверстие в 12 мм, которое выполняется во время монтажа, и распределяет нагрузку на рабочую поверхность. Размах крыльев практически равен двум диаметрам шайб и достаточен для снижения рабочей нагрузки на большую площадь, уводя ее от центра и отверстия.

Применение складного пружинного дюбеля типа «зонтик» не ограничивается установкой в листы гипсокартона или фанеры. Благодаря конструкции данный крепеж максимально распределяет нагрузку и способен выдерживать небольшие нагрузки в плотные материалы при условии достаточного места в полости объекта для раскрытия крыльев дюбеля.

Характеристики для монтажа потолочного дюбеля

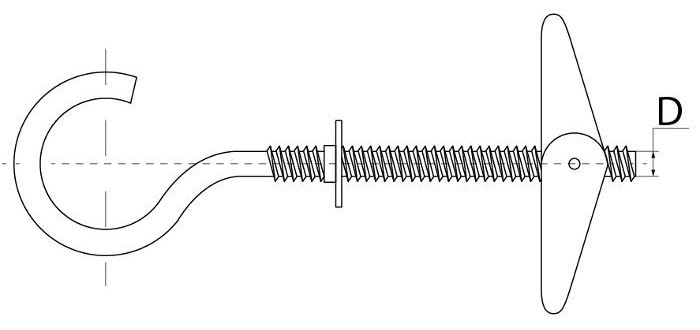

схематический рисунок складного пружинного дюбеля потолочного
Размер D М3 М4 М5 М6 М8
Длина резьбы, мм 50 75 95 100 100
Длина крючка, мм 26 28 30 34 40
Диаметр отверстия под дюбель, мм 8 8 10 10 12
Внешний диаметр увеличенной шайбы, мм 16 18 22 25 30
Max толщина плиты прикрепления, мм 30 30 30 50 50


...свернуть

Ваша цена на Складной пружинный дюбель потолочный

M3 (кратн. 10 упак)
подвес 1 шт
447.1 р.
уп.
M4 (кратн. 10 упак)
подвес 1 шт
256.8 р.
уп.
M5 (кратн. 10 упак)
подвес 1 шт
337.6 р.
уп.
M6
короб 50 шт
1 273 р.
уп.
M6 (кратн. 10 упак)
подвес 1 шт
435.4 р.
уп.
M8
короб 30 шт
1 489.9 р.
уп.
M8 (кратн. 10 упак)
подвес 1 шт
778.6 р.
уп.
Возможные названия, по которым покупатели могут искать данный товар: анкер потолочный, потолочный дюбель, М-С пружинный анкер типа «Зонтик» с полуовальным крюком, солдатик

Вопросы / Консультации

Написать комментарий

Вы уже писали комментарий к этому товару

Ничего не найдено

Ответить

Вы уже писали комментарий к этому товару

Задать вопрос

Имя

Ваш вопрос

Введено символов: 0 / 200

Максимальная нагрузка для дюбеля пружинного?
Госкреп

Госкреп

Иван, добрый день. К сожалению, такими данными не располагаем.
