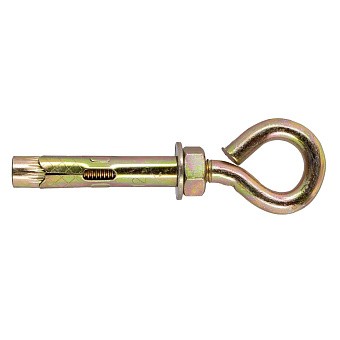

Втулочный анкер Кольцо / Полукольцо / Костыль

Анкерный болт с кольцом / крюком / костылем используют для монтажа подвесных элементов или конструкций в стены или потолок, выполненных из твердым материалов (природный камень, бетон, полнотелый строительный кирпич).

В продаже анкерный болт с кольцом/крюком в двух упаковках: картонный короб по 20 - 50 штук в зависимости от размеров анкера и подвесы фасовкой по 1-3 штуки. Кратность заказа в подвесах 10 упак.

в упаковке ?
На складе
шт
1 006.7 р.

Описание

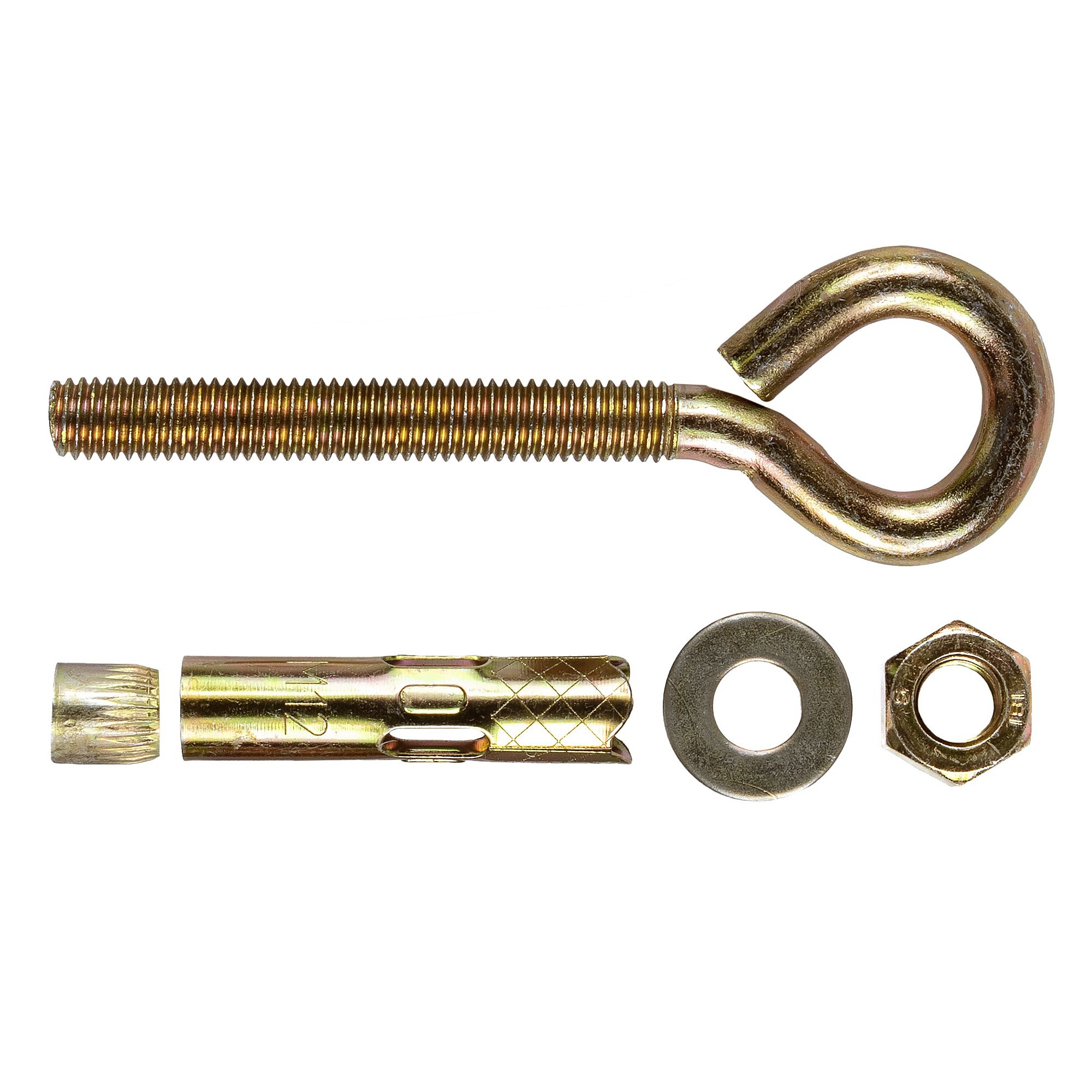

Втулочные болты с кольцами или крюками являются разновидностями анкеров, которые работают за счет распора втулки в твердом материале основания. Фигурное завершение на конце анкера в виде крюка прямого, загнутого или замкнутого круга создает рабочий узел для присоединения других приспособлений или как готовое решение для подвешивания элементов.



Внешние конструктивные особенности обусловлены разнообразием по применению анкерного болта.

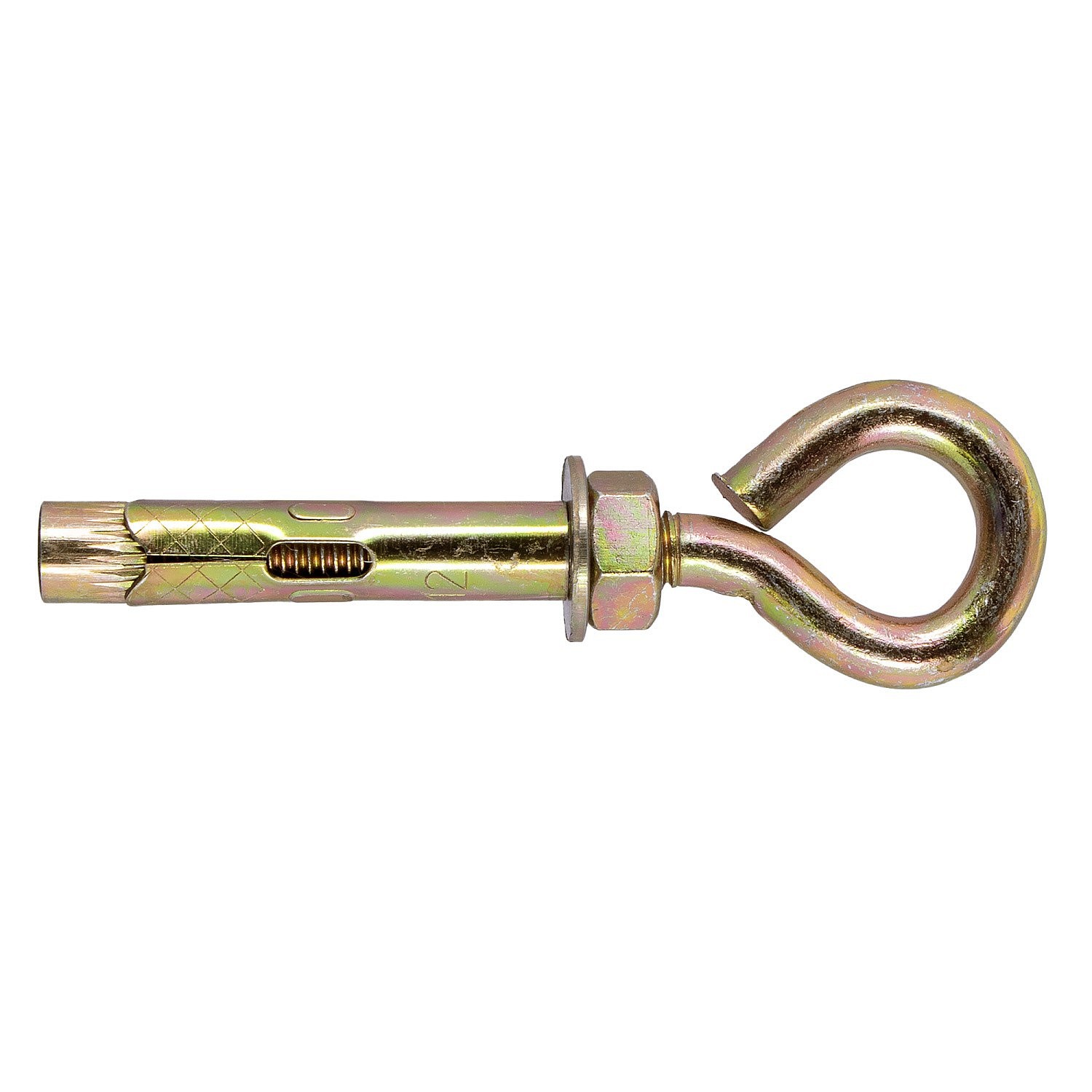

Анкерный болт кольцо

  • для фиксации тяжелых конструкций на стенах и потолках
  • для создания различных подвесных систем с длинномерными приспособлениями (тросы, цепи, веревки, канаты)
  • для монтажа неразъемных конструкций

Анкерный болт полукольцо / костыль

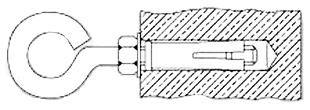

схематическое представление установленного анкерного болта с кольцом

Крюк имеет открытую конструкцию, поэтому соединение с его участием будет менее надежным, чем с помощью анкер-болта кольцо.

  • для установки разного рода подвесных сооружений, которые в процессе их использования нужно будет периодически снимать
  • для фиксации строительных лесов
  • для установки в тонкий бетон

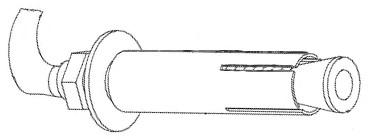

схематическое представление установленного анкерного болта с прямым крюком

Анкерный болт кольцо / полукольцо / костыль используется для установки тяжеловесных элементов и конструкций, подвесных систем, ворот или кабельных тросов, радиаторов отопления, крепления конструкций на растяжках в плотных строительных материалах.

Размер анкера включает две характеристики метиза: величину номинального диаметра метрической резьбы и длину изделия без фигурного окончания или рабочую длину. В ГОСКРЕП в продаже анкеры размером от М8х40 до М16х130, рассчитанные на рабочую нагрузку от 30 до 94 кгс. Min вырывающая сила при установке в бетон для анкерного болта кольцо М10х60 составляет 1,7 кН, тогда рабочая рекомендованная составит 43 кгс.

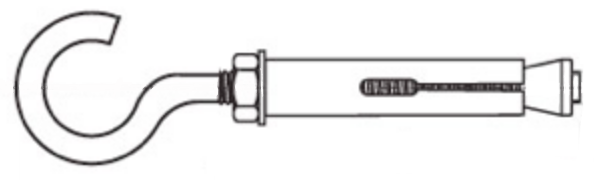

схематическое представление установленного анкерного болта с полукольцом

Цена и вес анкер-болтов с кольцом выше аналогов с гайкой. Разница в цене для анкерного болта с прямым и полукруглым кольцом составляет около 3% и 15% для аналога, например, М8х60, с кольцом.

Монтаж анкерного болта с кольцам или крюком

Установку анкерного болта рекомендуется производить только в материалы с высокой плотностью и на полную длину гильзы (втулки). Диаметр предварительного подготовленного отверстия должен соответствовать диаметру анкера в поперечном сечении. Монтаж крепежа прост:

  • просверлить отверстие, соответствующее размеру анкерного болта
  • очистить отверстие от пыли и стружки
  • вставить крепеж в подготовленное отверстие
  • закрепить анкер

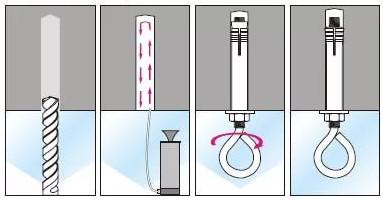

поэтапная схема монтажа анкерного болта с крюком

Данные, необходимые при монтаже анкерного болта с кольцом / полукольцом / прямым крюком

Тип анкерного болта Размер Общая
длина, мм
max глубина
устанвоки, мм
Диаметр
сверления, мм
min глубина
отверстия, мм
кольцо полукольцо костыль М8х40 80 32 8 40
кольцо полукольцо костыль М8х60 100 52 8 60
кольцо полукольцо М10х50 100 40 10 50
кольцо полукольцо костыль М10х60 110 50 10 60
кольцо полукольцо костыль М10х80 130 70 10 80
кольцо полукольцо костыль М10х100 150 90 10 100
кольцо     костыль М10х120 170 110 10 120
кольцо полукольцо костыль М12х70 100 60 12 70
кольцо костыль М12х100 160 90 12 100
полукольцо костыль М12х130 190 120 12 130
кольцо полукольцо костыль М14х70 140 55 14 70
кольцо полукольцо костыль М14х100 140 85 14 100
кольцо полукольцо костыль М16х60 120 45 16 60
кольцо полукольцо костыль М16х80 140 65 16 80
кольцо полукольцо костыль М16х110 170 95 16 110

полукольцо     М16х130 190 115 16 130
кольцо полукольцо костыль М20х75 150 55 20 75
кольцо полукольцо костыль М20х130 200 110 20 130


...свернуть

Ваша цена на Втулочный анкер Кольцо / Полукольцо / Костыль

кольцо, М8x40
короб 100 шт
1 006.7 р.
уп.
кольцо, М8x40 (кратн. 10 упак)
подвес 3 шт
347 р.
уп.
полукольцо, М8x40 (кратн. 10 упак)
подвес 3 шт
352 р.
уп.
полукольцо, М8x40
короб 100 шт
908.2 р.
уп.
кольцо, М8x45 (кратн. 10 упак)
подвес 3 шт
389.8 р.
уп.
кольцо, М8x45
короб 100 шт
1 079.6 р.
уп.
полукольцо, М8x45
короб 100 шт
972.8 р.
уп.
кольцо, М8x60
короб 100 шт
1 130.6 р.
уп.
кольцо, М8x60 (кратн. 10 упак)
подвес 3 шт
377.6 р.
уп.
костыль, М8x60 (кратн. 10 упак)
подвес 1 шт
385.2 р.
уп.
костыль, М8x60
короб 50 шт
815.2 р.
уп.
полукольцо, М8x60 (кратн. 10 упак)
подвес 3 шт
356 р.
уп.
полукольцо, М8x60
короб 100 шт
1 008 р.
уп.
полукольцо, М10x50 (кратн. 10 упак)
подвес 2 шт
381 р.
уп.
кольцо, М10x60
короб 50 шт
876.1 р.
уп.
кольцо, М10x60 (кратн. 10 упак)
подвес 2 шт
389 р.
уп.
костыль, М10x60
короб 50 шт
788.7 р.
уп.
полукольцо, М10x60 (кратн. 10 упак)
подвес 2 шт
467.2 р.
уп.
полукольцо, М10x60
короб 50 шт
1 020.8 р.
уп.
кольцо, М10x80
короб 50 шт
1 014.3 р.
уп.
кольцо, М10x80 (кратн. 10 упак)
подвес 2 шт
444.2 р.
уп.
костыль, М10x80
короб 50 шт
949.8 р.
уп.
полукольцо, М10x80
короб 50 шт
1 314.2 р.
уп.
кольцо, М10x100
короб 30 шт
648.4 р.
уп.
кольцо, М10x100 (кратн. 10 упак)
подвес 2 шт
470.6 р.
уп.
костыль, М10x100
короб 30 шт
924.7 р.
уп.
полукольцо, М10x100
короб 30 шт
644.1 р.
уп.
кольцо, М10x120
короб 30 шт
899.6 р.
уп.
кольцо, М12x70
короб 50 шт
1 629 р.
уп.
кольцо, М12x70 (кратн. 10 упак)
подвес 1 шт
385.2 р.
уп.
костыль, М12x70
короб 50 шт
1 598.3 р.
уп.
полукольцо, М12x70 (кратн. 10 упак)
подвес 1 шт
398.8 р.
уп.
полукольцо, М12x70
короб 50 шт
1 615.6 р.
уп.
костыль, М12x100
короб 30 шт
1 382.5 р.
уп.
костыль, М12x130
короб 20 шт
934 р.
уп.
полукольцо, М16x130 (кратн. 10 упак)
подвес 3 шт
372.4 р.
уп.
кольцо, М14x70
короб 30 шт
908 р.
уп.

Сертификаты

Возможные названия, по которым покупатели могут искать данный товар: HA, HL, HX
