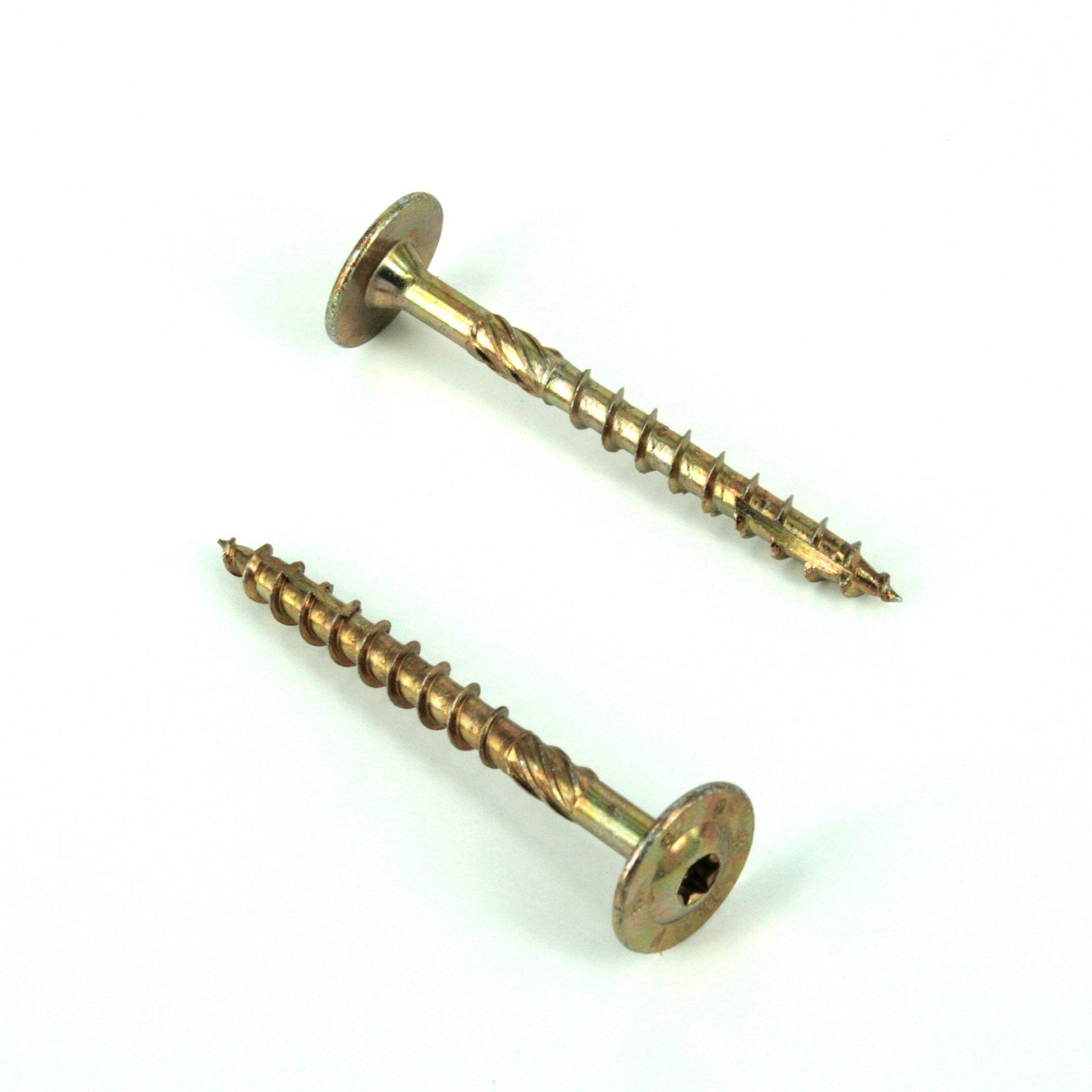

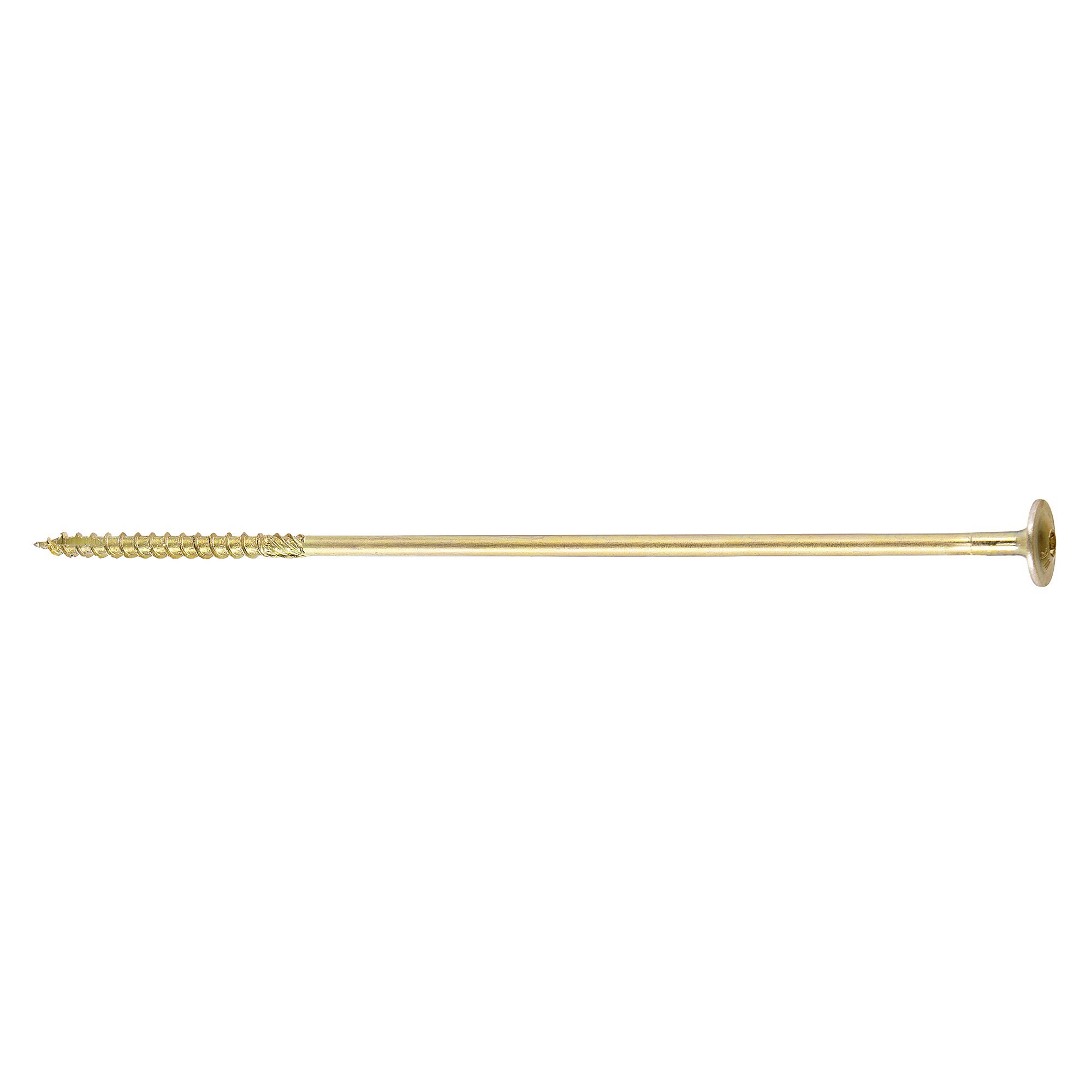

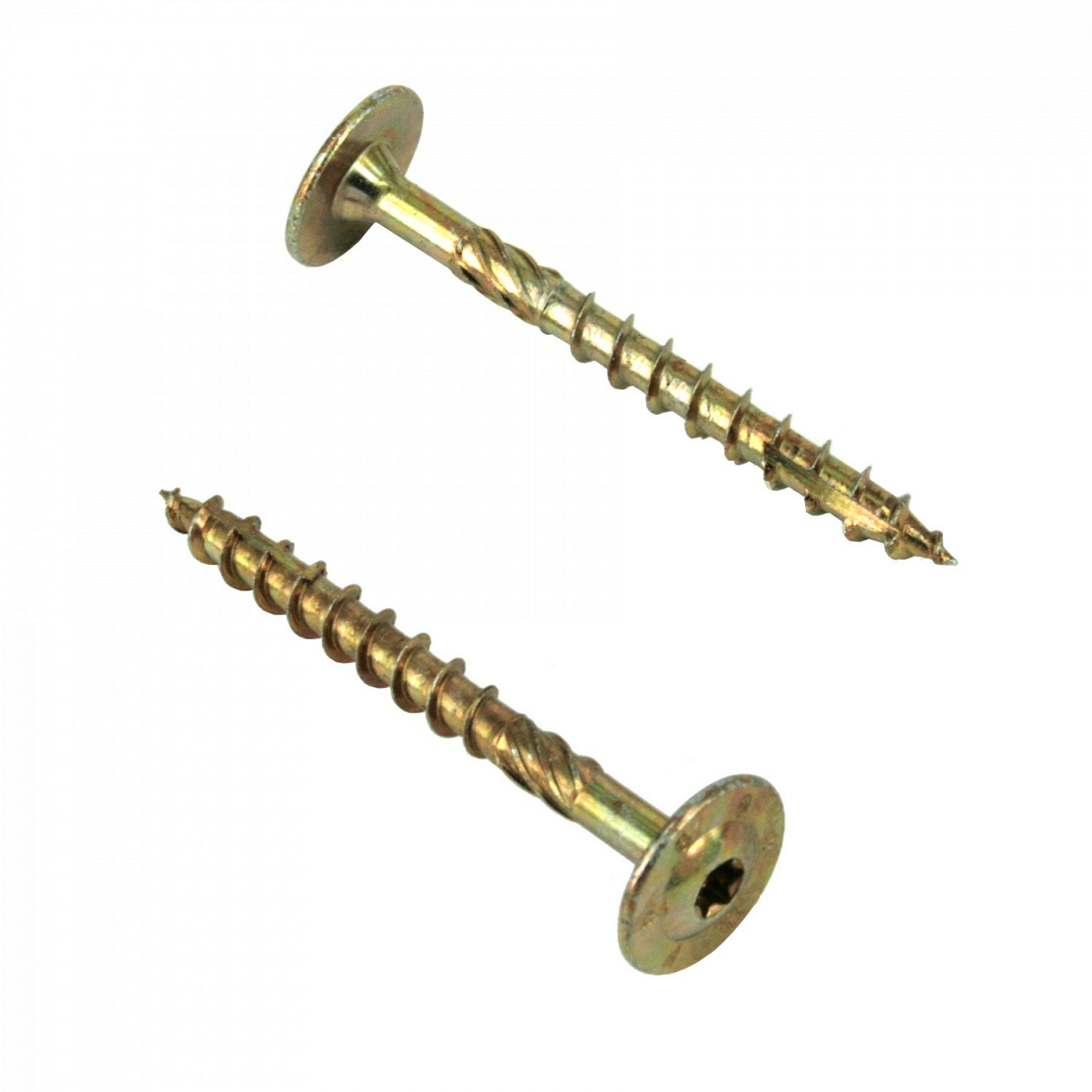

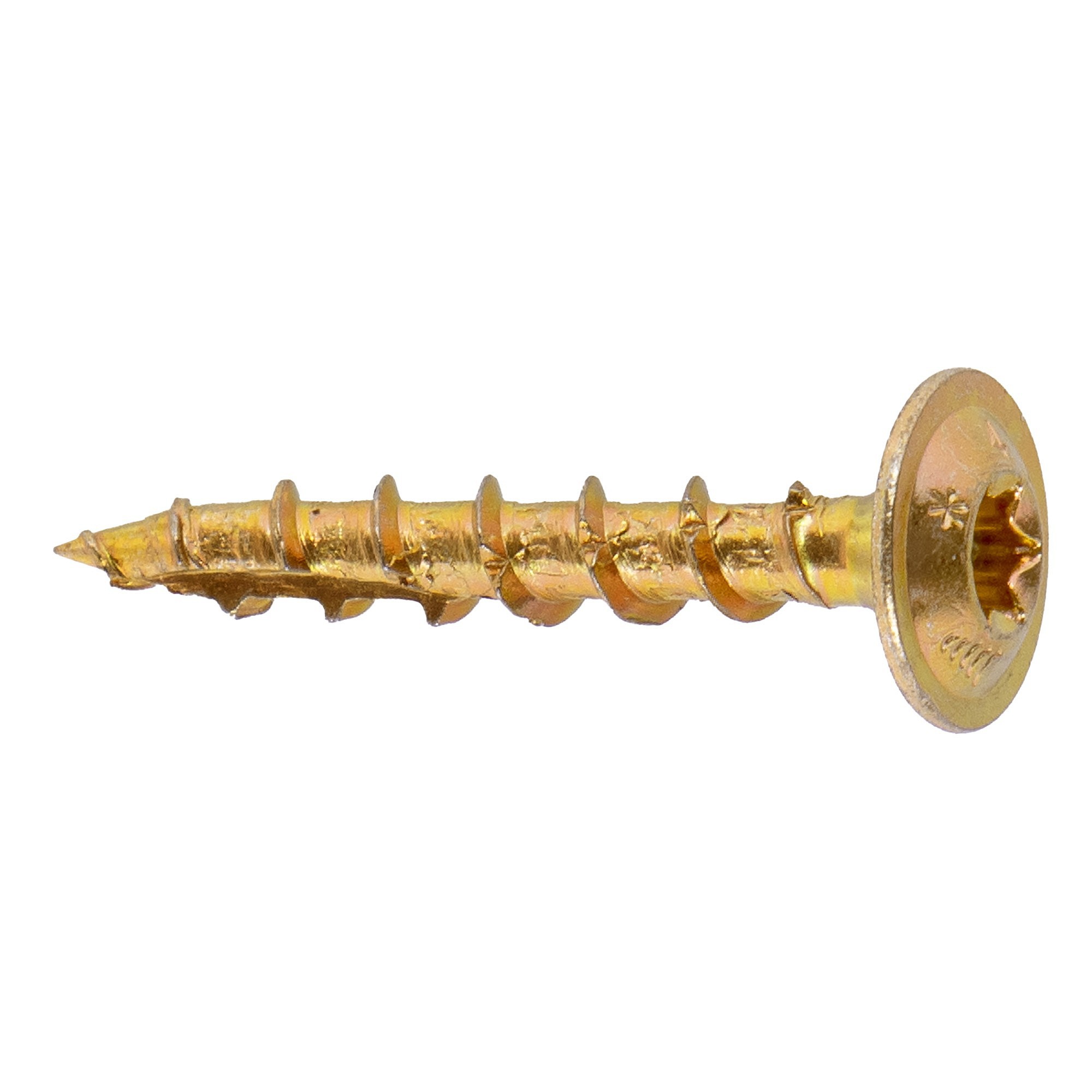

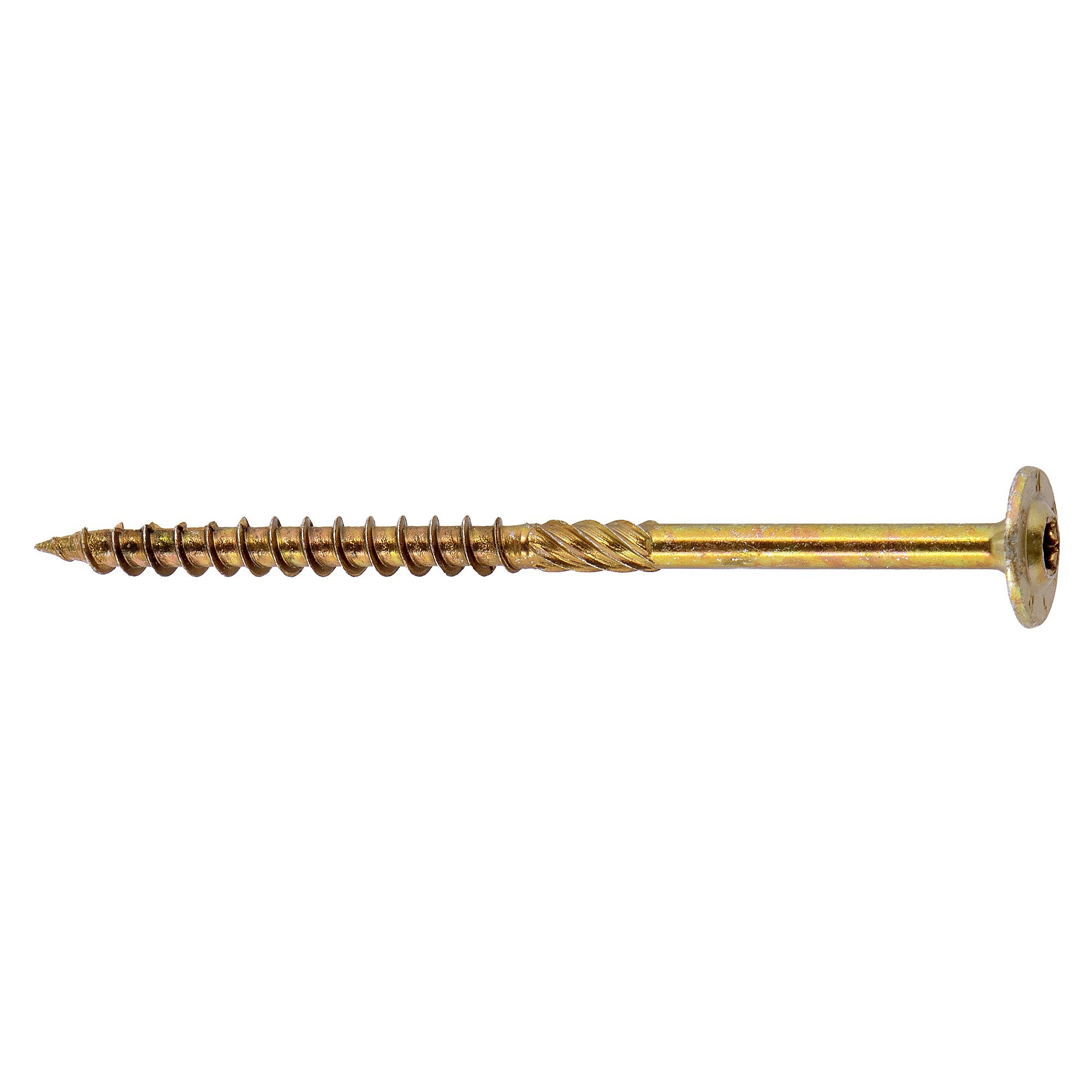

Саморез конструкционный прессшайба

Саморезы конструкционные прессшайба применяют в рублено-каркасном строительстве домов, при монтаже заминированного ДСП, пластика, специальных террасных досок.

Экологически безопасное покрытие: трехвалентный хром, Cr 3+, не токсичен, в отличии от обычного шестивалентного Cr6+

Головка:
тарельчатая с прессшайбой
Покрытие:
желтый цинк, белый цинк
Тип:
конструкционный
в упаковке ?
На складе
шт
2 400.1 р.

Описание

Крепеж с прессшайбой - это саморезы, имеющие конструкцию, которая идеально подходит для скрепления деревянных конструкций и элементов из тонколистового железа к древесине и ее производных.


Преимущества конструкционного самореза:

  • не требуется предварительного сверления - экономия стоимости монтажа 30-50% по сравнению с перфорированным крепежом
  • быстрый и лёгкий монтаж - скорость в 2 раза быстрее по сравнению с перфорированным крепежом
  • скрытый монтаж - крепеж не виден при открытой стропильной системе
  • не раскалывает древесину - уникальная форма резьбы и острия, революционная фреза
  • баланс пластичности и прочности - сохраняет фиксацию при сезонном колебании объёма древесины
  • плотное прикручивание - под шляпкой саморезов находится стабилизирующий двойной угол для оптимального ввинчивания и мощного сильного примыкания

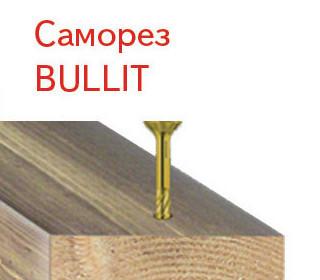

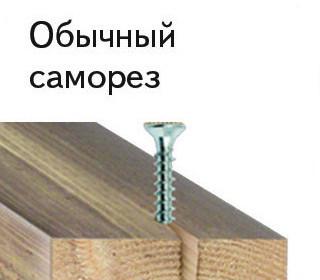

В отличие от обычных саморезов конструкционные не раскалывают древесину:

Саморезы конструкционные с прессшайбой - идеальный крепеж для соединения вышеупомянутых элементов, которые в разы больше по размерам и разрушающим нагрузкам, которым подвергаются.

констр_2_картинка.jpg констр_1_картинка.jpg

Методика определения расчетной несущей способности саморезов на сдвиг (СП 64.13330.2011)

При использовании саморезов в качестве нагелей, работающих на сдвиг несущую способность, при расстоянии от плоскости сплачивания до конца ненарезанной части более чем два диаметра, следует определять как наименьшую расчетную несущую способность, найденную по формулам:

- смятие в деревянной накладке при А≤0,35b: T=0,8Аd

- смятие в деревянной накладке при b>А>0,35b: T=kHАd

- изгиб шурупа: T=2,5d2+0,01A2, но не более T=4d2

Расчет следует вести по внутреннему диаметру сечения самореза

В соединениях число саморезов должно быть не менее 2. Исключение могут составлять саморезы, устанавливаемые конструктивно (например, на период сборки и монтажа).

Расчетную несущую способность саморезов в соединениях элементов конструкций из древесины разных пород, в различных условиях эксплуатации, в условиях повышенной температуры, при действии только постоянных и длительных временных нагрузок следует определять с учетом коэффициентов условий работы приведенных в СП 64.13330.2011:

  • при расчете соединения из условия смятия древесины умножением на коэффициенты тв, тт, тд, тн, та и делением на γн(сс)
  • при расчете соединения из условия изгиба самореза умножением или делением на корни квадратные из этих коэффициентов
  • Соединение со стальными накладками на саморезах допускается применять в тех случаях, когда обеспечено заглубление в древесину гладкой части самореза не менее 5 диаметров.

    Нагельные соединения со стальными накладками и прокладками следует рассчитывать по формуле: T= 4d2

    Стальные накладки и прокладки следует проверять на растяжение по ослабленному сечению и на смятие под нагелем в соот- ветствии с указаниями СП 16.13330.

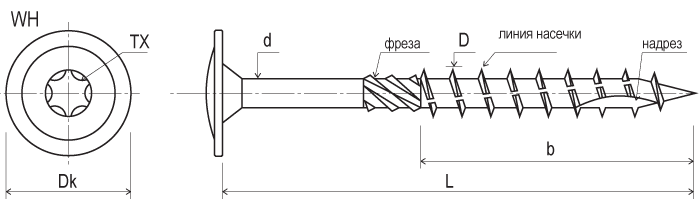

    Схема конструкционного самореза с пресс-шайбой Bullit WH

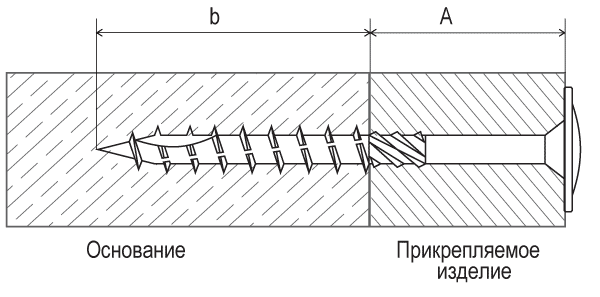

    Схема монтажа конструкционного самореза с прессшайбой Bullit WH

    Геометрия, мм Нагрузка на срез, кН Нгрузка на вырыв, кН
    Диаметр
    d
    Длина
    L
    Резьбовая
    часть
    b
    Толщина
    прикрепл.
    материала
    A
    дерево-
    дерево
    панель-
    древесина
    выдергивание
    резьбовой
    части
    6 80 50 30 2,13 2,12 5,63
    100 60 40 2,33 2,63 6,75
    120 75 45 2,33 2,63 8,43
    140 75 65 2,33 2,63 8,43
    160 75 85 2,33 2,63 8,43
    180 75 105 2,33 2,63 8,43
    200 75 125 2,33 2,63 8,43
    220 100 120 2,33 2,63 11,25
    240 100 140 2,33 2,63 11,25
    260 100 160 2,33 2,63 11,25
    280 100 180 2,33 2,63 11,25
    300 100 200 2,33 2,63 11,25
    8 40 32 8 1,07 2 4,8
    60 52 10 1,34 2 7,8
    80 52 28 2,99 2 7,8
    100 52 43 2,637 3,19 12
    120 80 40 3,38 4,09 12
    140 80 60 3,67 4,09 12
    160 100 60 3,67 4,09 15
    180 100 80 3,67 4,09 15
    200 100 100 3,67 4,09 15
    220 100 120 3,67 4,09 15
    240 100 140 3,67 4,09 15
    260 100 160 3,67 4,09 15
    280 100 180 3,67 4,09 15
    300 100 200 3,67 4,09 15
    320 100 220 3,67 4,09 15
    340 100 240 3,67 4,09 15
    360 100 26 3,67 4,09 15
    380 100 280 3,67 4,09 15
    400 100 300 3,67 4,09 15
    10 160 80 80 5,6 6,19 15
    180 80 100 5,6 6,19 15
    200 100 100 5,6 6,19 18,75
    220 100 120 5,6 6,19 18,75
    240 100 140 5,6 6,19 18,75
    260 100 160 5,6 6,19 18,75
    280 100 180 5,6 6,19 18,75
    300 100 200 5,6 6,19 18,75
    320 100 220 5,6 6,19 18,75
    340 100 240 5,6 6,19 18,75
    360 100 260 5,6 6,19 18,75
    380 100 280 5,6 6,19 18,75
    12 100 100 300 5,6 6,19 18,75
    300 80 200 7 7,3 21,55
    400 80 300 7 7,3 21,55



    ...свернуть

    Ваша цена на Саморез конструкционный прессшайба

    6х40 TX30 (кратн. 10 упак)
    подвес Bullit 16 шт
    2 400.1 р.
    уп.
    6х50 TX30 (кратн. 10 упак)
    подвес Bullit 14 шт
    2 400.5 р.
    уп.
    6х60 TX30 (кратн. 10 упак)
    подвес Bullit 12 шт
    2 463.8 р.
    уп.
    6х70 TX30 (кратн. 10 упак)
    подвес Bullit 10 шт
    2 209.8 р.
    уп.
    6х80 TX30 (кратн. 10 упак)
    подвес Bullit 8 шт
    1 908.5 р.
    уп.
    6х90 TX30 (кратн. 10 упак)
    подвес Bullit 6 шт
    1 629.1 р.
    уп.
    6х100 TX30 (кратн. 10 упак)
    подвес Bullit 4 шт
    1 216.9 р.
    уп.
    6х120 TX30 (кратн. 10 упак)
    подвес Bullit 2 шт
    759.5 р.
    уп.
    6х140 TX30 (кратн. 10 упак)
    подвес Bullit 2 шт
    92.2 р.
    уп.
    6х160 TX30 (кратн. 10 упак)
    подвес Bullit 2 шт
    107.2 р.
    уп.
    6х200 TX30
    этикетка 1 шт
    64 р.
    уп.
    8х80 TX40
    этикетка 1 шт
    39 р.
    уп.
    8х100 TX40
    этикетка 1 шт
    44.9 р.
    уп.
    8х120 TX40
    этикетка 1 шт
    54.2 р.
    уп.
    8х140 TX40
    этикетка 1 шт
    65.6 р.
    уп.
    8х160 TX40
    этикетка 1 шт
    77.6 р.
    уп.
    8х180 TX40
    этикетка 1 шт
    101.9 р.
    уп.
    8х200 TX40
    этикетка 1 шт
    118.8 р.
    уп.
    8х220 TX40
    этикетка 1 шт
    141.7 р.
    уп.
    8х240 TX40
    этикетка 1 шт
    162.2 р.
    уп.
    8х260 TX40
    этикетка 1 шт
    175.3 р.
    уп.
    8х280 TX40
    этикетка 1 шт
    4 060 р.
    уп.
    8х300 TX40
    этикетка 1 шт
    230.7 р.
    уп.
    8х320 TX40
    этикетка 1 шт
    244.3 р.
    уп.
    8х340 TX40
    этикетка 1 шт
    286 р.
    уп.
    8х360 TX40
    этикетка 1 шт
    280.6 р.
    уп.
    10х200 TX40
    этикетка 1 шт
    196.2 р.
    уп.
    10х360 TX40
    этикетка 1 шт
    458.4 р.
    уп.
    Возможные названия, по которым покупатели могут искать данный товар: конструктивный саморез Bullit, головка тарельчатая Wh с пресс-шайбой

    Вопросы / Консультации

    Написать комментарий

    Вы уже писали комментарий к этому товару

    Ничего не найдено

    Ответить

    Вы уже писали комментарий к этому товару

    Задать вопрос

    Имя

    Ваш вопрос

    Введено символов: 0 / 200

    Добрый день! Подскажите, на саморезе конструкционном 6х280 какой диаметр пресс-шайбы? На схеме размер Dk Спасибо!
    Госкреп

    Госкреп

    Александр, диаметр головки прессшайба у самореза 6х280 равен 14 мм. Через меню на верхней строке перейдите в раздел Каталоги. Выберите каталог профессионального крепежа Bullit, в котором найдете много информации.
    Какую нагрузку (в кг) на срез выдерживают данные саморезы?
    Госкреп

    Госкреп

    Владислав, нажмите пожалуйста на ссылку "Узнать больше..." в описании саморезов - данные по нагрузкам есть в таблице.
