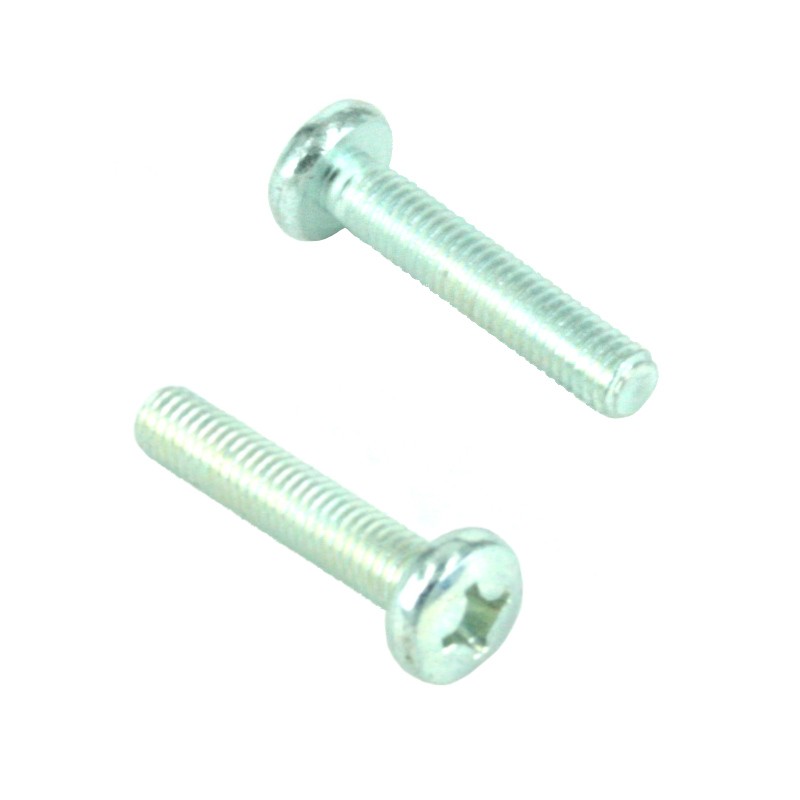

Винт DIN 7985 цинк

Винт применяется в машиностроении, строительстве и приборостроении, где нет необходимости сохранения ровной поверхности закрепляемого элемента.

На сайте ГОСКРЕП в продаже самые востребованные размеры: от М3х20 до М8х60 в упаковках короб по 15-25 кг и европодвесы, которые расфасованы по 10-16 шт для бытовых нужд.

в упаковке ?
На складе
шт
8 897.2 р.

Описание

Винт полукруглый din 7985 получил название из-за особенности конструкции головки. Отсюда и схожие наименования, которые встречаются в обиходе речи в разных регионах - сферическая, закругленная или линзообразная цилиндрическая.

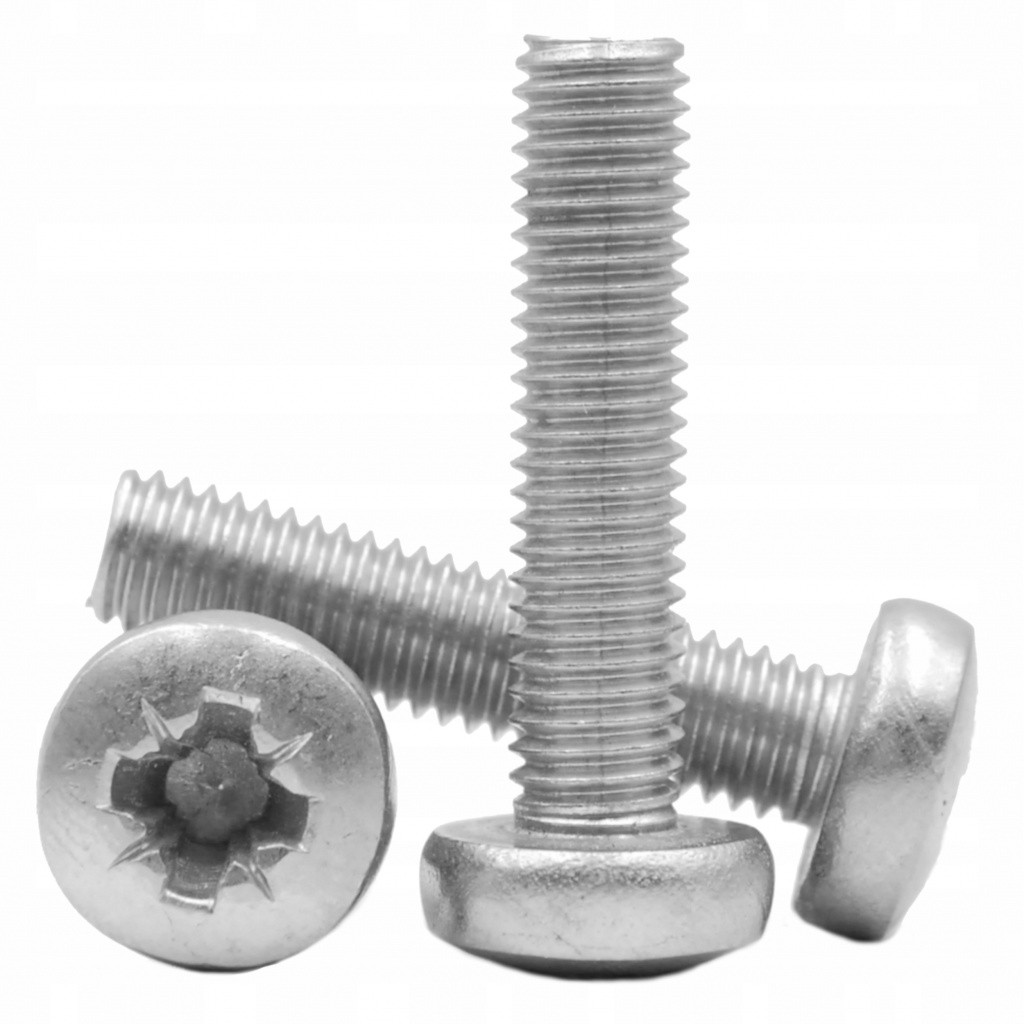

винт дин 7985 цинк.jpg
  • Материал: углеродистая сталь
  • Покрытие: цинк
  • Головка: полуцилиндрическая
  • Шлиц: Ph, Pz
  • Стандарт: DIN 7985 / ГОСТ 17473-80

DIN 7985 регламентирует геометрические характеристики винта с полуцилиндрической головкой и крестообразным шлицем. Номинальный диаметр резьбы варьируется в небольшом диапазоне: от М1,6 до М10 и класс точности изготовления высший А.

Полный диаметр головки винта в два раза больше номинального диаметра резьбы изделия. Например, у винта DIN 7985 М6 цинк при диаметре стержня 6 мм головка составляет в диаметре 12 мм и по высоте 3 мм. Таким образом, конструкция винта имеет достаточную прочность, чтобы выдерживать нагрузки. Винты в отличие от болтов предназначены только для нагрузок на вырывание. При незначительных силах, действующих на срез, винты с полукруглой покупают, чтобы заменить болты в сложнодоступных местах монтажа.

Из-за несложного процесса изготовления сферической головки крепежа, винт дин 7985 доступен по цене. Основным же преимуществом является возможность монтировать крепеж в глухих отверстиях, расположенных в труднодоступных и узких местах. Винтами с полукруглой головкой скрепляют элементы там, где сложно устанавливать болты.

При монтаже в фасках также применяют винты дин 7985 из-за ограниченной площади для установки накидными типами насадок. Фаски могут специально подготавливать и вырезать под высоту головки винта; тогда с помощью данного крепеж производится практически потайной монтаж.

Скругленные края головки крепежа также являются дополнительным преимуществом, где допускается касание элементов или важно плавное обтекание каждого составляющего конструкции, включая крепеж.

Фиксация винтов DIN 7985 осуществляется всегда сверху - насадки Ph или Pz, поэтому данные винты имеют преимущество перед болтами в узких местах даже при сквозном монтаже.

Размерный ряд ограничен, так как существуют ограничения по основным характеристикам установочного инструмента. Для решения задач по скреплению элементов болтовым соединением большого диаметра применяют другие метрические изделия с высокими механическими характеристиками.

Большая площадь под головкой винта работает как пресс шайба, позволяя распределять нагрузку при установке. Винтами DIN 7985 можно скреплять не только металлические детали, но монтировать к деревянным или пластиковым поверхностям. Широкая шляпка не позволяет продавливать материала в месте фиксации.

Технические характеристики винта DIN 7985:

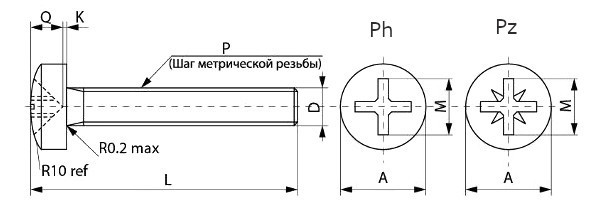

винт дин 7985_чертеж.jpg
D, резьбы М3х(6-40) М4х(8-80) М5х(10-90) М6х(10-100) М8х(16-100)
P, мм 0,50 0,70 0,80 1,00 1,25
а, мм 1,00 1,40 1,60 2,00 2,50
А, мм 6,00 8,00 10,00 12,00 16,00
k, мм 2,40 3,10 3,80 4,60 6,0
R, мм 0,10 0,20 0,20 0,25 0,40
R10, мм 6,00 8,00 10,00 12,00 16,00
номер шлица 2 2 3 3 3
М, мм (тип Ph) 3,10 4,60 5,30 6,80 9,00
Q, мм (тип Ph) 1,7-2,00 2,04-2,54 2,77-3,27 3,03-3,53 4,18-4,68
М, мм (тип Pz) 3,00 4,30 5,00 6,70 8,80
Q, мм (тип Pz) 1,68-1,93 1,90-2,36 2,64-3,10 3,02-3,48 4,06-4,52
