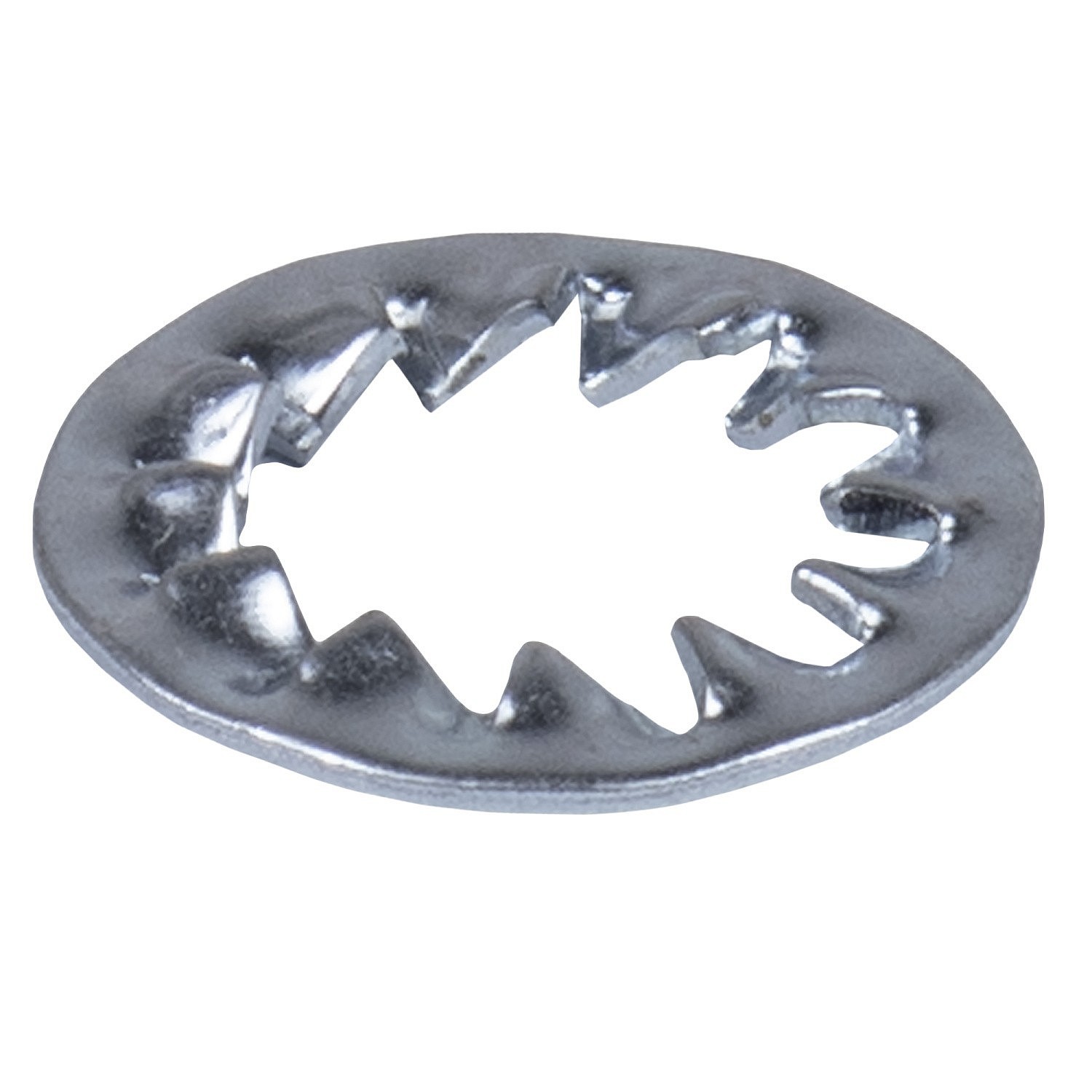

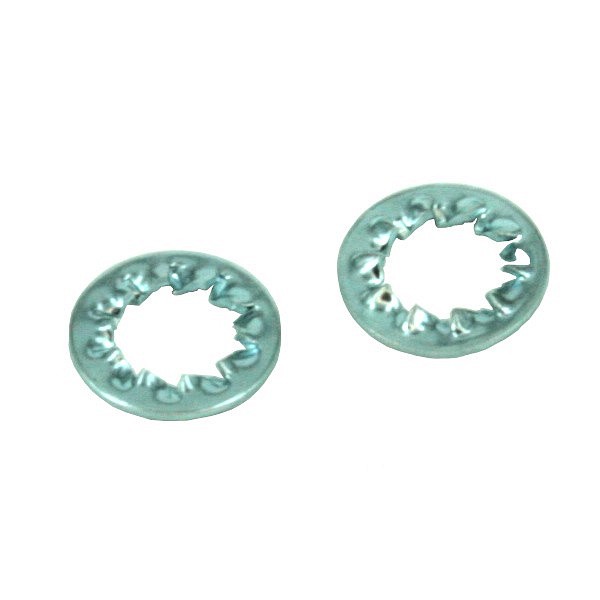

Шайба DIN 6798 J внутренние зубцы

Шайба DIN 6798 J стопорная с внутренними зубцами - дополнительный крепеж в резьбовом соединении, испытывающем постоянные динамические нагрузки, т.е. вибрацию. Шайба стопорная ГОСТ 10462-81 является аналогом немецкого стандарта и отличается отдельными геометрическими характеристиками.

Крепеж шайба стопорная зубчатая оптом и в розницу купить на сайте можно в упаковке подвес по несколько штук в фасовке кратностью по 10 упаковок.

в упаковке
На складе
шт
390 р.

Описание

Зубцы стопорной шайбы выступают по обе стороны относительно плоскости изделия. Как и в случае с гровером, где острые кроя кромки врезаются в сопряженные поверхности метизов, так работает и в стопорной шайбе din 6798 J. Только это действие усиливается в несколько раз по количеству зубцов. Стандарт DIN 6798 включает в себя разные виды расположения зубцов: внутренние тип J и наружные тип A.

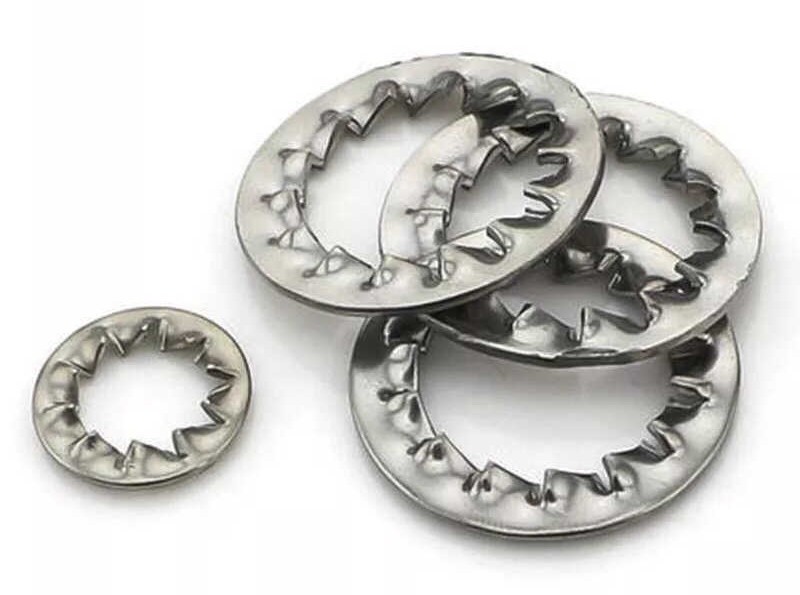

стопорные шайбы din 6798 с внутренними зубцами
  • Материал: углеродистая сталь
  • Покрытие: цинк
  • Стандарт: DIN 6798 / ГОСТ 10462-81

Многолапчатая или стопорная шайба является отличным аналогом шайбы-гровер и имеет от 6 до 16 зубцов. Шайба стандартная изначально представляет собой плоское изделие толщиной h; у стопорной, за счет того, что зазубрины расположены под острым углом (не более 43) к поверхности изделия, общая толщина будет превышать в 2,5 - 3 раза величину h.

Шайбы DIN 6798 J стопорные продаются из оцинкованной стали и нержавеющей марки А2. В соединениях, в которых используют нержавеющий крепеж, используют шайбы А2. В случаях, когда нет требований по эксплуатации, применяют крепеж из стали с последующей оцинковкой. Цена шайбы зубчатой А2 в 2-2,5 раза больше за единицу, чем за аналогичную в оцинковке в зависимости от типа упаковки и фасовки. Срок и возможности эксплуатации шайбы из нержавейки значительно выше, чем оцинкованной.

Шайбы применяют как вспомогательный крепежный элемент, которые препятствуют самораскручиванию резьбового соединения. Под воздействием вибрации прочность узла можно усилить химическими веществами (фиксаторами резьбы) или установкой нескольких гаек, если это позволяет длина стержня. Для фрикционного стопорения помимо гаек применяют шайбы, из которых DIN 6798, является наиболее надежным.

Для изготовления стопорных и гроверных шайб производители используют более прочные марки стали, так как их острые выступающие кромки должны быть тверже, чем поверхность гаек, болтов и винтов, с которыми устанавливаются.

Купить шайбы стопорные можно из оцинкованной или нержавеющей стали. При монтаже метизов с оцинковкой возможны локальные повреждения защитного слоя. Для обычного крепежа используют оптимальный по цене и качеству вид оцинковки толщиной в 5-6 мкм. В качестве более прочной защиты применяют диффузионное покрытие или крепеж из нержавеющей стали.

Демонтаж шайб стопорных шайб din 6798 осложнен конструктивными особенностями изделия и ведет к повреждению крепежа, участвующем в соединении. Для снятия шайб с зубцами требуется применять зубило и молоток.

Геометрические характеристики шайбы DIN 6798 J стопорной

схема шайбы стопорной din 6798 j
номинальный
диаметр, d1
внешний
диаметр, d2
толщина
шайбы, h
общая
толщина, E
М2.2 4.5 0.3 2
М2.7 5.5 0.4 2.5
М3.2 6 0.4 3
М4.3 8 0.5 4
М5.3 10 0.6 5
М6.4 11 0.7 6
М10.5 18 0.9 10
М13 20.5 1 12
М17 26 1.2 16
М21 33 1.4 20


...свернуть

Ваша цена на Шайба din 6798 j внутренние зубцы

М4 (кратн. 10 упак)
в упаковке 17 шт
390 р.
уп.
М5 (кратн. 10 упак)
в упаковке 15 шт
370 р.
уп.
М6 (кратн. 10 упак)
в упаковке 12 шт
460 р.
уп.
М8 (кратн. 10 упак)
в упаковке 10 шт
540 р.
уп.
М10 (кратн. 10 упак)
в упаковке 6 шт
460 р.
уп.
М12 (кратн. 10 упак)
в упаковке 4 шт
330 р.
уп.
