Шпилька сантехническая или шуруп-винт

Шпилька сантехническая является незаменимым крепежом, где необходимо объединить элементы конструкций с винтовой (шурупной) и метрической резьбой. Другие названия, которые встречаются в обиходе: шуруп-винт, сантехшпилька.

Примеров подобного соединения немного, но объем работ, где применяется сантехническая шпилька огромен, а значит, что и продажи ее в ТОПе.

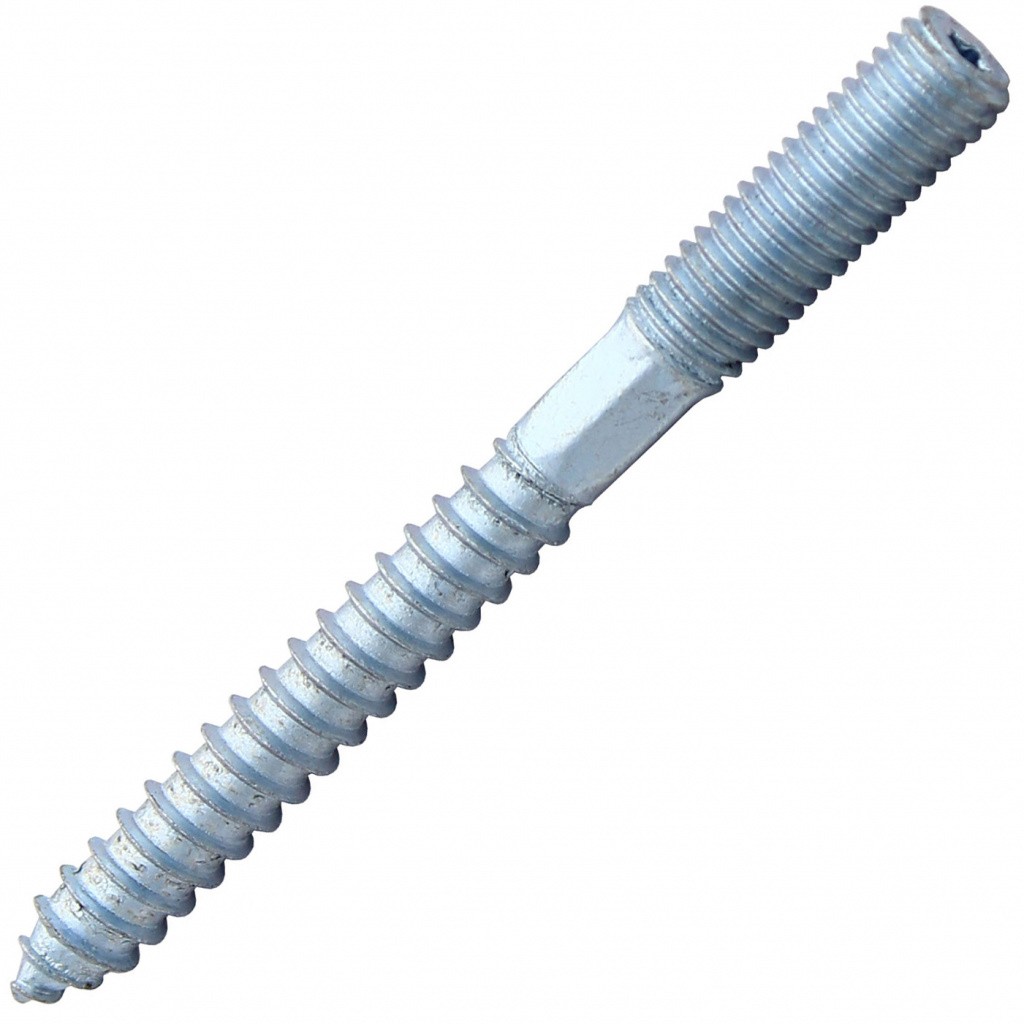

Конструкция шпильки сантехнической

Шпилька сантехническая представляет собой стержень и имеет с одной стороны резьбу редкую винтовую (или, по-другому, шурупную) и с другой — метрическую. Окончания с обеих сторон, характерные для метрического крепежа и самореза: скошенный тупой и острый с начинающейся ниткой резьбы. На торце изделия предусмотрен шлиц под ключ TORX. Но встречаются шпильки и с гладким торцом. Если наличие шлица — необходимое условие, то следует уточнять особенности конструкции у менеджера.

Материал изделия — углеродистая сталь с последующей оцинковкой. Класс прочности 4.8. Если строительный проект предусматривает использование нержавеющего крепежа, то на метизном рынке несложно найти требуемый товар.

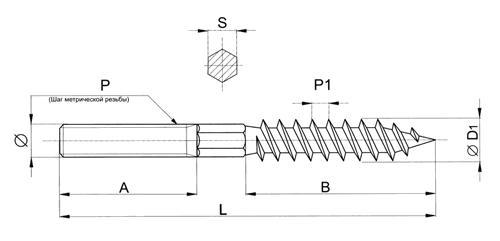

В таблице ниже указаны размеры каждого участка шпильки. Не регламентируется только отрезок посередине, имеющий в сечении шестигранник, предназначенный под гаечный (рожковый) ключ при установке.

Применение шпильки сантехнической

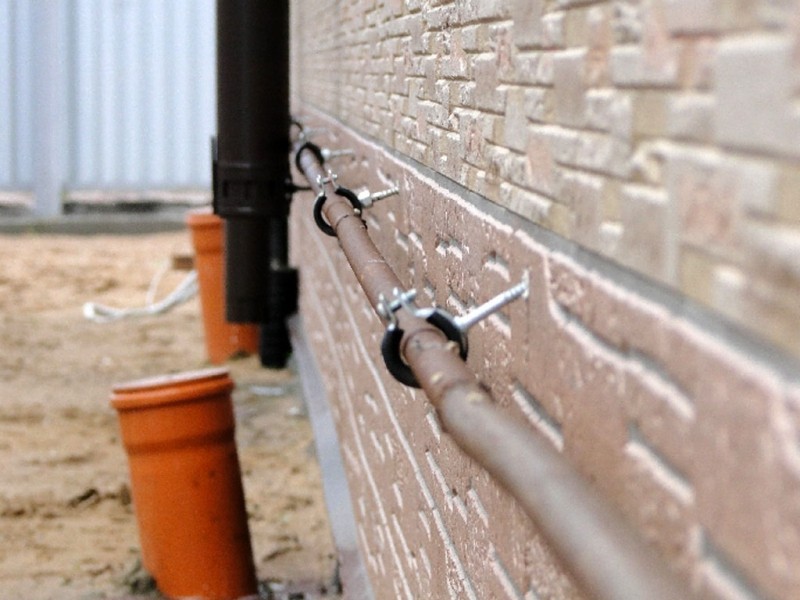

Винт-шуруп широко применяется при установке сантехники (откуда и название), а также трубопроводов инженерных систем. Хомуты трубные или уже имеют в комплекте сантехшпильку, которая вкручивается в гайку хомута, или подбирается отдельно. Особенность шпильки сантехнической состоит в том, что благодаря конструкции, ее можно установить и в деревянную основу, и в бетон, и в кирпич. Таким образом, трубопроводов может пройти на заданном расстоянии от деревянной, бетонной или кирпичной несущей поверхности.

Для создания крепежного узла в плотных материалах в подготовленное отверстие вставляется дюбель, а затем винт-шуруп. Если крепление происходит в древесину или иные ее производные, то шурупная резьба с редким шагом позволяет монтировать шпильку непосредственно в рабочий материал.

Варианты монтажа и демонтажа

1) При наличии шлица TORX можно использовать имбусовый ключ или же ударный шуруповерт. Этот электроинструмент достаточно дорогой, так как относится к классу Профессионал, но позволит избежать срыва шлица при монтаже.

2) Если под рукой только ключ гаечный и стандартные гайки DIN 934, то, навернув их на метрическую резьбу, можно применять подручный установочный инструмент. При данном раскладе гайки плотно примыкают друг к другу и при ввинчивании ключом действуют как единый элемент. Крутящий момент от ключа передает поступательное движение шуруп-винту, ввинчивания его в несущую конструкцию. С помощью двух рожковых ключей также можно снять гайки с изделия, освободив метрическую резьбу для дальнейшей работы.

3) Эту же «конструкцию» можно зафиксировать и с помощью торцевой головки, как в виде ручного инструмента, так и насадки на электроинструмент.

4) Шпильки сантехнические также можно установить с помощью рычажного зажима или гаечного ключа, применяя инструмент на участок с шестигранным сечением посередине изделия. Производительность невысокая и не подходит для вариантов к труднодоступным местам установки.

5) Накрутив на метрический стержень трубный хомут, можно также выйти из положения, когда под рукой нет нужного установочного инструмента.

Шпильку сантехническую можно демонтировать и повторно использовать

При наличии TORX-шлица применяется соответствующий имбусовый ключ. Если торец «зализан», то можно самостоятельно сделать прямой шлиц (например, болгаркой) и выкрутить с помощью прямой отвертки (SL-шлиц). Чтобы отвертка не слетала в сторону, накрутите гайку DIN 934 на время демонтажа — она будет служить упором для ручного инструмента и ускорит монтажный процесс.

Установка нескольких гаек, как и в случае ввинчивания, позволит применить гаечный ключ и тем самым демонтировать сантехшпильку.

Наиболее оптимальный вариант по монтажу и демонтажу шуруп-шпильки

Если Вы часто в работе используете шпильку сантехническую, но до сих пор ищите вариант для более оптимального монтажа, предлагаем взять на вооружение следующий метод «гайка-болт».

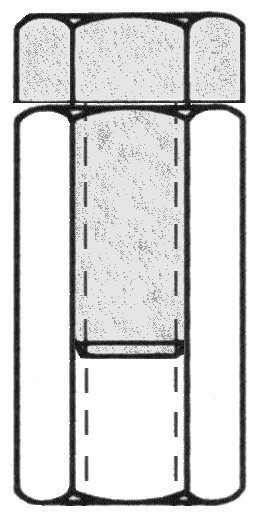

Вкрутите плотно болт DIN 933 в длинную гайку DIN 6334 — полученное соединение можно использовать для ввинчивания сантехшпильки как ключом с трещоткой или рожковым, так и торцевой головкой на электроинструменте.

Плюсы этого приспособления:

• оно относительно большое, а значит инструмент не будет соскальзывать, усложняя монтаж;
• если рассчитать и подобрать болт по длине короче гайки DIN 6334 на определенный отрезок, то разницу в длине можно использовать, когда необходимо регулирование глубины для заворачивания шпильки. Резьба будет выступать на заданную длину. С помощью двух гаечных ключей дополнительную насадку из «болта-гайки» снять легко и быстро. Выступать над поверхностью будет только несколько витков метрической резьбы, как и задумывалось перед установкой;
• производительность установки сантехшпильки с помощью такого приспособления «гайки-болт» выше всех ранее перечисленных методов монтажа.

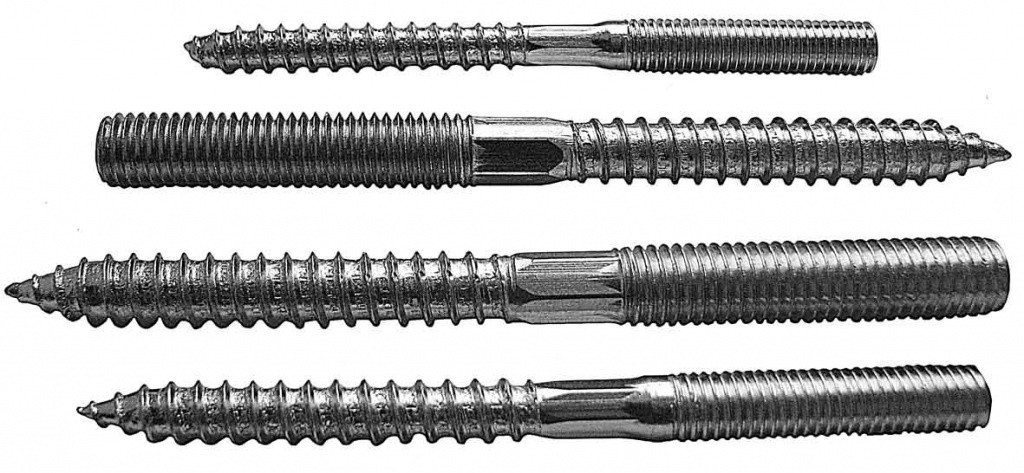

Техническая информация по шпильке сантехнической

В таблице ниже указаны основные типоразмеры сантехшпильки .а также ее основные характеристики. Шпильку сантехническую Вы можете купить, воспользовавшись Корзиной покупок.
