Размеры и вес хомутов обжимных червячных

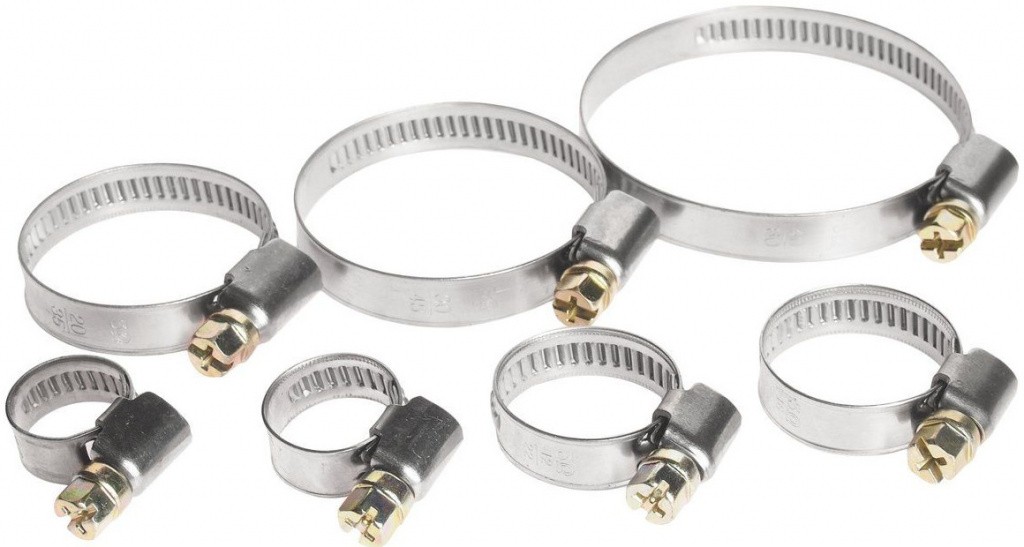

Хомуты обжимные или червячные предназначены для крепления эластичных труб, шлангов и патрубков, а также обеспечения герметичности трубы в случаи ее прорыва.
Хомуты сантехнические обжимные характеризуются двумя величинами: минимальный и максимальный диаметр трубы, на которые они применимы: 10-16, 50-70, 200-220...
Ширина ленты хомута обусловлена рабочими диаметрами. Например, крепления из оцинкованной стали, предназначенные для труб до 90 мм, изготовляют из 9-мм ленты; свыше 90 мм - как из 9 мм, так и 12 мм, 13 мм.
Для хомутов из нержавеющей стали ширина ленты может соответствовать другим рабочим диаметрам. Данный параметр может быть указан или в типоразмере, или в полном наименовании крепления.

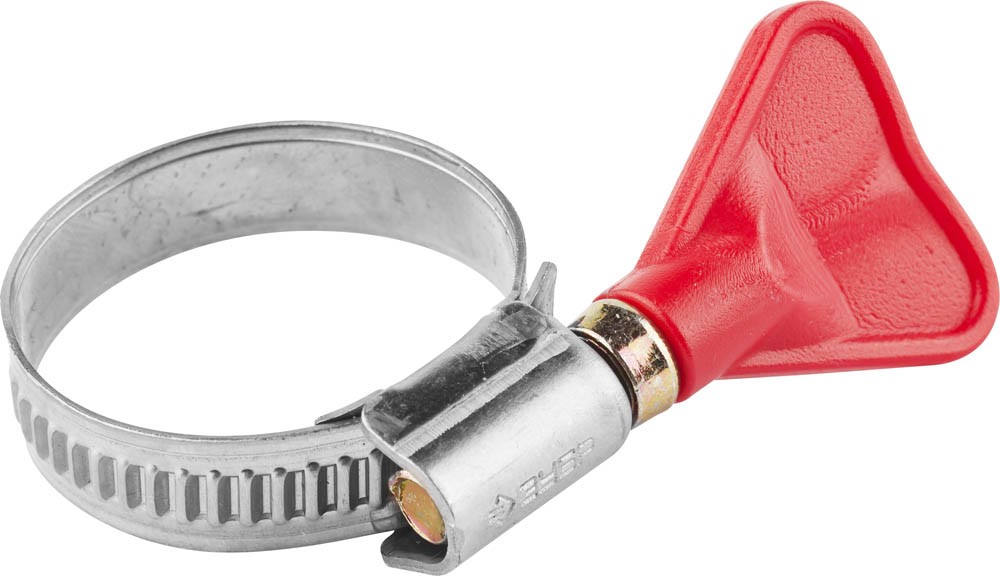

Также в название выносится наличие бабочки - элемента, с помощью которого фиксируется хомут.
Технические характеристики хомутов сантехнических
| Обжимные червячные | Обжимные червячные с бабочкой | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типоразмер | Размеры хомута (мм) | Покрытие | Вес, г/шт | Типоразмер | Размеры хомута (мм) | Покрытие | Вес, г/шт | ||||||
| d min | D max | W ленты | d min | D max | W ленты | ||||||||
| 7-13 | 8 | 12 | 9 |
|
оцинк | 10,6 | 10-16 | 10 | 16 | 9 | нерж |
|
13,3 |
| 10-16 | 10 | 16 | 9 | нерж | оцинк | 11,75 | 10-23 | 10 | 23 |
8 |
|
оцинк | 15,7 |
| 12-20 | 12 | 20 | 9 | нерж | оцинк | 12 | 12-20 | 12 | 20 | 9 | нерж |
|
16,5 |
| 16-25 | 16 | 25 | 9 | нерж | оцинк | 15 | 15-25 | 15 | 25 |
8 |
|
оцинк | 17 |
| 16-27 | 16 | 27 | 9 | нерж | оцинк | 15,7 | 16-25 | 16 | 57 | 9 | нерж |
|
17,5 |
| 20-32 | 20 | 32 | 9 | нерж | оцинк | 17,3 | 18-32 | 18 | 32 |
8 |
|
оцинк | 17,7 |
| 25-40 | 25 | 40 | 9 | нерж | оцинк | 18,85 | 20-32 | 20 |
32 |
9 | нерж |
|
18 |
| 32-50 | 32 | 50 | 9 | нерж | оцинк | 27 | 25-40 | 25 | 40 | 9 | нерж |
|
20,8 |
| 40-60 | 40 | 60 | 9 | нерж | оцинк | 34 | 30-45 | 40 | 45 | 9 | нерж |
|
21,7 |
| 50-70 | 50 | 70 | 9 | нерж | оцинк | 35 | 32-50 | 32 | 50 | 9 | нерж |
|
22 |
| 60-80 | 60 | 80 | 9 | нерж | оцинк | 39 | 40-60 | 40 | 60 | 9 | нерж |
|
22,8 |
| 70-90 | 70 | 90 | 9 | нерж | оцинк | 41 | 50-70 | 50 | 70 | 9 | нерж |
|
24,1 |
| 80-100 | 80 | 100 | 9 | нерж | оцинк | 45 | |||||||
| 100-120 | 100 | 120 | 9 | нерж | оцинк | 54 | |||||||
| 110-130 | 110 | 130 | 9 | нерж |
|
56 | |||||||
| 120-140 | 120 | 140 | 9 | нерж | оцинк | 58 | |||||||
| 130-150 | 130 | 150 | 9 |
|
оцинк | 60 | |||||||
| 140-160 | 140 | 160 | 9 | нерж | оцинк | 64 | |||||||
| 150-170 | 150 | 170 | 9 |
|
оцинк | 66 | |||||||
| 160-180 | 160 | 180 | 9 | нерж |
|
70 | |||||||
| 180-200 | 180 | 200 | 9 | нерж |
|
78 | |||||||
| 200-220 | 200 | 220 | 9 | нерж |
|
86 | |||||||
| 220-240 | 220 | 240 | 9 |
|
оцинк | 94 |
|
||||||
