Хомуты для крепления труб металлические стальные

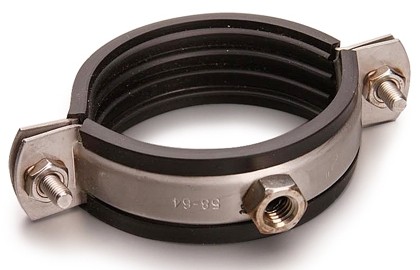

фото хомута из нержавейки

Для обеспечения жизнедеятельности любых помещений требуется определенный комплекс инженерных систем. Горячее и холодное водоснабжение, канализация, сливы, теплоснабжение, вентиляция, вывод газов, отходов — все это осуществляется посредством систем многообразных труб. Для должного функционирования предъявляются требования не только к материалу труб, но и типу крепежа.

Что влияет на выбор крепежа для труб?

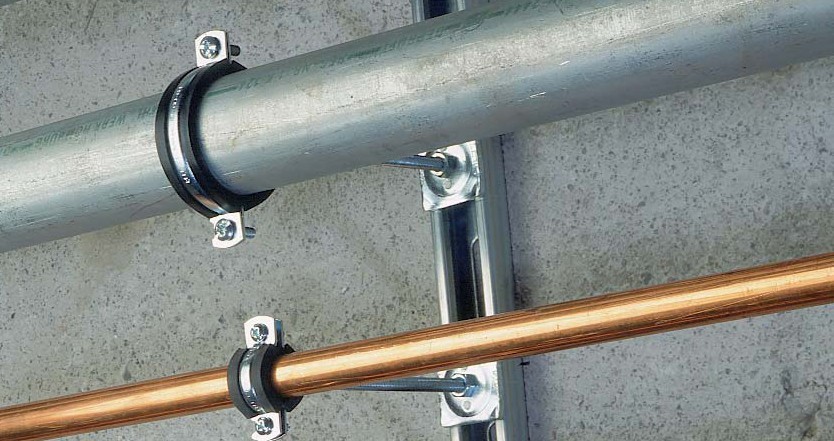

пример крепления труб с помощью хомутов

Согласно проекту система труб может прилегать к стенам или, наоборот, отстоять на расстоянии ввиду дополнительных условий монтажа. Это определяет выбор типа крепления и сопутствующих к нему крепежных элементов.

В зависимости от характера инженерной системы типы крепления также могут варьироваться. Важно знать:

  • прогоняется по трубам воздух или жидкость (нагрузки);
  • под высокой или низкой температурой будут находиться они большую часть эксплуатационного периода (вид фиксации);
  • каковы условия внешней среды, которые воздействуют в равной степени на поверхность труб и крепежа

Для работы при максимальных нагрузках используется жесткое соединение, которое не позволяет трубам смещаться. Применение: системы холодного водоснабжения, канализации.

Плавающая фиксация (подвижность в осевом направлении) дает возможность трубам «дышать», реагировать на термическое расширение. Применение: системы горячего водоснабжения, отопления.

ТОП товаров из нашего каталога

Стальные, металлические или пластиковые хомуты

Расхожее название крепежа для труб — хомуты. Они могут быть металлическими, стальными и пластиковыми. По своему строению перечисленные виды почти ничем не отличаются. Плюс пластиковых — низкая стоимость; минус - являются менее прочными и надежными.

Диаметр трубопровода и материал его изготовления — два параметра, по которым определяется выбор между металлическими и пластиковыми хомутами. Наличие резинки позволяет использовать стальные хомуты для пластиковых труб большого диаметра.

Задачи, предъявляемые к хомутам

  • Надежное крепление труб к несущей поверхности согласно условиям проекта
  • Фиксация трубы, способствующая снижению вибрации элементов системы

Эти две задачи должны выполняться при формировании строительного узла. Внешние характеристики также имеют приоритет, если система труб проходит в открытых местах и влияет на восприятие окружающими.

Характеристики качественных хомутов трубных стальных

Все характеристики будут направлены на решение главных задач, которые рассмотрены выше:

  • материал изготовления — углеродистая или нержавеющая сталь
  • защита от коррозии — покрытие цинковое или другое
  • многократное использование и обеспечение герметичности соединения — но не более 50 повторных затяжек
  • обеспечение целостности конструкции крепежа — даже при величине момента затяжки, превышающей в 1,3 раза номинальную, на деталях хомута не допустимы трещины, следы износа, деформации и других разрушений
  • виброустойчивость — ослабление затяжки хомута при условиях вибрации не допускается

Конструкция хомута трубного с гайкой / шурупом

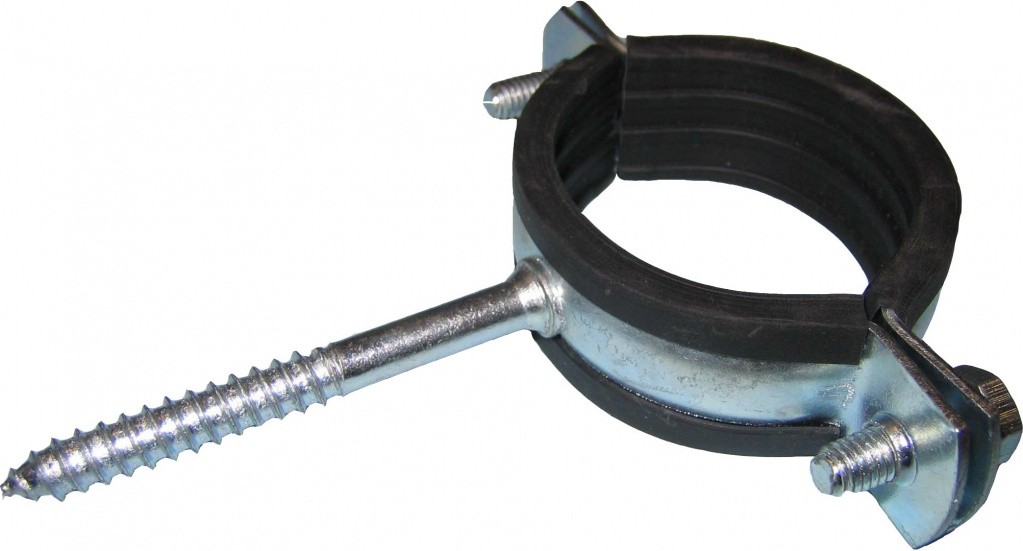

фото хомута с шурупом

Хомуты необходимы для установки труб сантехнических и иных, которые могут быть из жесткого или гибкого материала, с круглым или прямоугольным сечением.

Изделие состоит из двух частей, которые по бокам соединяются винтами, а в усиленном варианте - болтами и гайками. Это позволяет максимально точно объять применяемый диаметр трубы. По внутреннему диаметру проложена микропористая резина — звуко- и виброизолятор. К корпусу хомута приварена гайка соединительная DIN 6334, как более распространенный вариант. На сайте ГОСКРЕП также представлен хомут трубный с приваренным стержнем, имеющим винтовую резьбу. Такой крепеж может быть укомплектован и дюбелем.

Варианты монтажа

Существует два варианта монтажа — крепление труб к поверхности или на некотором расстоянии. Поверхностью в равной степени будет служить стена или потолок в зависимости от проекта.

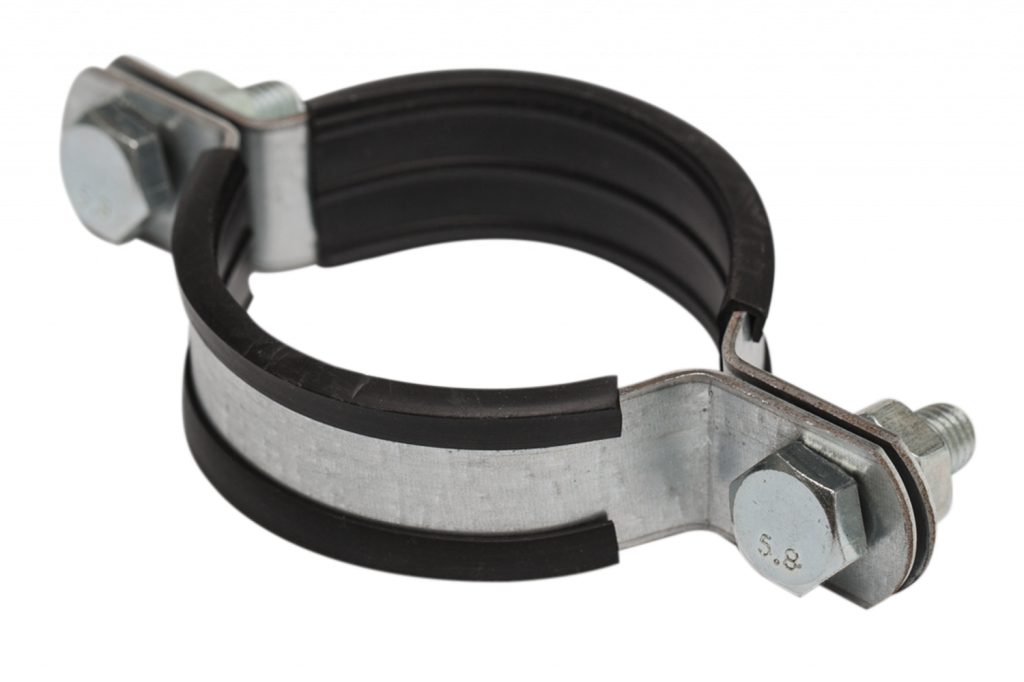

фото хомута с затяжкой винтомфото хомута трубного с затяжкой болтом
min расстояние
от поверхности
на заданном расстоянии
от поверхности
Дюбель распорный 8
+
Шпилька сантехническая М8
Анкер забивной (цанга) М8
+
Шпилька метрическая DIN 976 (штанга) М8
Дюбель распорный 10
+
Шпилька сантехническая М10
Анкер забивной (цанга) М10
+
Шпилька метрическая DIN 976 (штанга) М10
  • Отметить места под отверстия и установить дюбели / цанги.
  • Вставить шпильки сантехнические / штанги (на определенном расстоянии) — размер шпилек будет соответствовать размеру гайки на хомуте.
  • Ввинтить на них хомут (половинку) через приваренную гайку и затянуть до оптимального результата; в случае с приваренным шурупом — вмонтировать соответствующую часть хомута в дюбель и затянуть.
  • Разместить трубу в зафиксированные хомуты и одеть второй половинкой крепежа. Используя соответствующую отвертку с шлицевой или крестовой насадкой при винтовом соединении или ключ, торцевую головку — для болтового, оптимально выполнить стяжку.

Технические характеристики хомута трубного стального

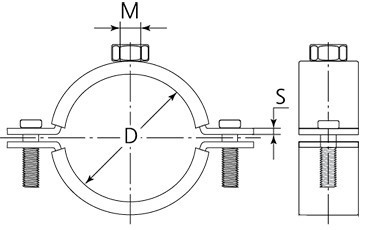

чертеж хомута трубного с обозначением размеров
Типоразмер Ширина
закрепляемой
трубы Dmin-Dmax,
мм
Толщина
хомута S,
мм
Диаметр
соединительной
гайки M
Рабочая
нагрузка,
kH
Разрушающая
нагрузка,
kH
1/4“ 11-15 1,0 M8 1,4 3,2
3/8“ 16-20 1,0 M8 1,4 3,2
1/2“ 19-24 1,0 M8 1,4 3,2
3/4“ 23-28
1,0 M8 1,4 3,2
1“ 31-36
1,0 M8 1,4 3,2
 1 1/4“ 36-44
1,2 M8 1,6 4,1
1 1/2“ 48-53
1,2 M8 1,6 4.1
2“ 56-65
1,2 M8 1,6 4.1
2 1/2“ 72-80
1,5 M8 2,4
6,3
3“ 83-93
1,5 M10 2,4
6,3
3 1/2“ 99-108 1,5 M10 2,4
6,3
4“ 105-116 1,5 M10 2,6 7,7
5“ 122-133 2,0 M10 2,6 7,7
6“ 165-179 2,0 M10 2,6 7,7
8“ 207-219 2,0 M10 2,6 7,7
