Зажим для троса Simplex применяется для удлинения стального каната, создания петель и проушин на концах троса. Монтаж и демонтаж зажима прост; возможно повторно использование.
В продаже зажимы плоские одинарные в подвесах. Прозрачные п/э пакетики с картонным держателем фасованы по 2-4 изделия оптом при отгрузке кратностью по 10 подвесов.
Описание

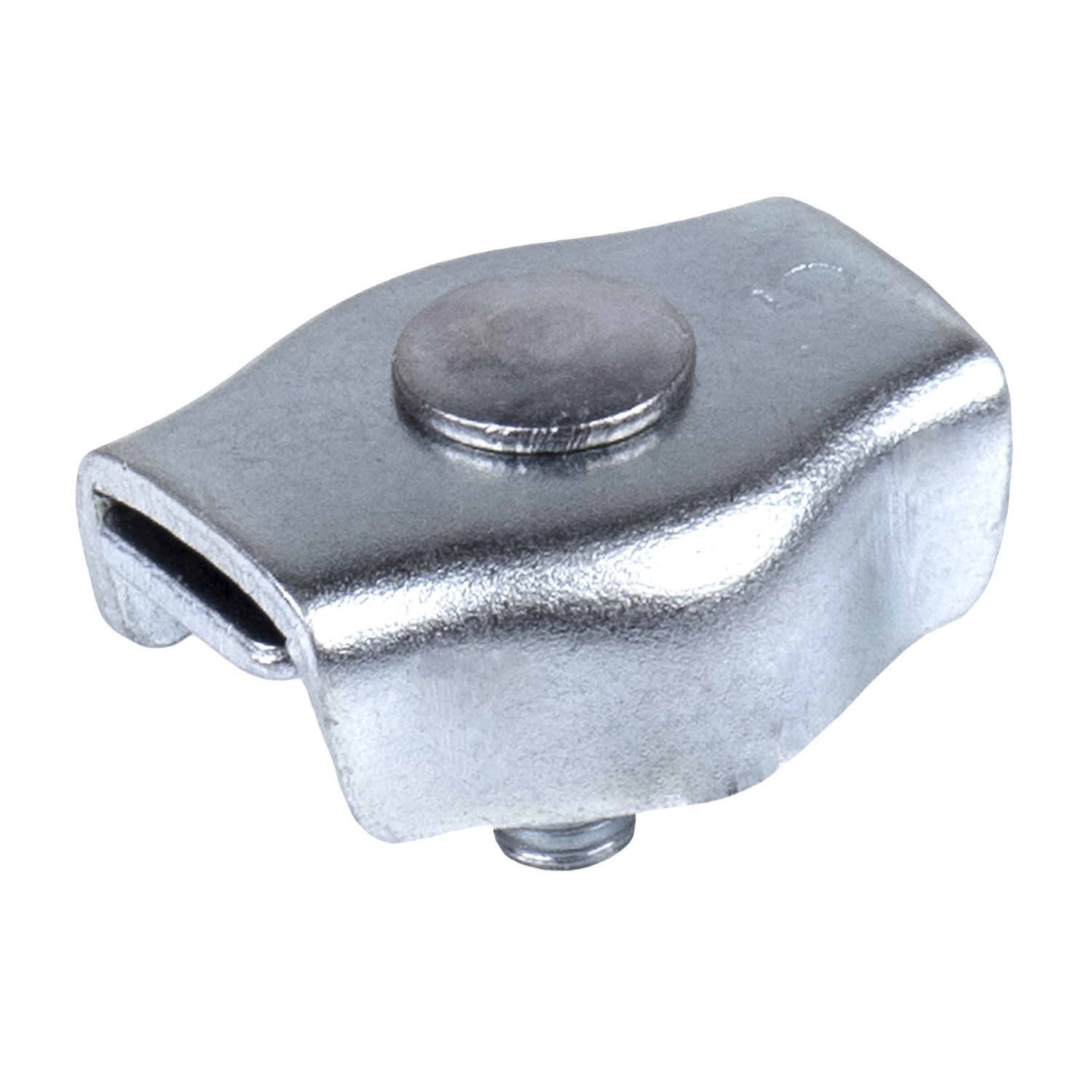

Конструкция зажима для троса Simplex проста и эффективна. Элементы корпуса производят методом штамповки, покрывают защитным слоем для из цинка и собирают в одно изделие. Зажим состоит из прижимного элемента с высокими продольными бортами (седло), прижимающей пластины, винта и гайки с метрической резьбой.
Надежность соединения обеспечивается за счет большой площади прижима пластин к участкам троса и болтового соединения. Аналогичный принцип работы действует у жимки троса duplex, у которого прочностные характеристики выше, как и цена самого зажима.
Использование зажимов плоских одинарных экономически оправдано, если на конструкцию не предусмотрено больших нагрузок. Цена зажима троса simplex 2 мм в 1,5 раза ниже двойного аналога. Для невысоких статических нагрузках простого варианта может быть достаточно, тем более что рекомендуется устанавливать как минимум два зажима на место сцепления троса.
Все элементы произведены из углеродистой стали и оцинкованы. Одинарные зажимы Симплекс используются совестно с тросами и канатами соответствующего размеру зажима диаметра.
|

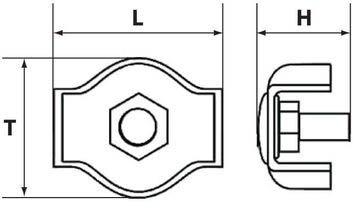

Размер / |
Ширина |
Длина |
Размер болта |
Длина |
|
2 |
15 |
12 | М4 |
14 |
|
3 |
18 |
14 | М4 | 14 |
|
4 |
20 |
18 | М5 | 17 |
|
5 |
25 |
20 | М5 |
17 |
| 6 | 30 | 24 | М6 | 23 |
| 8 | 36 | 30 | М8 | 27 |
| 10 | 45 | 35 | М10 | 32 |
