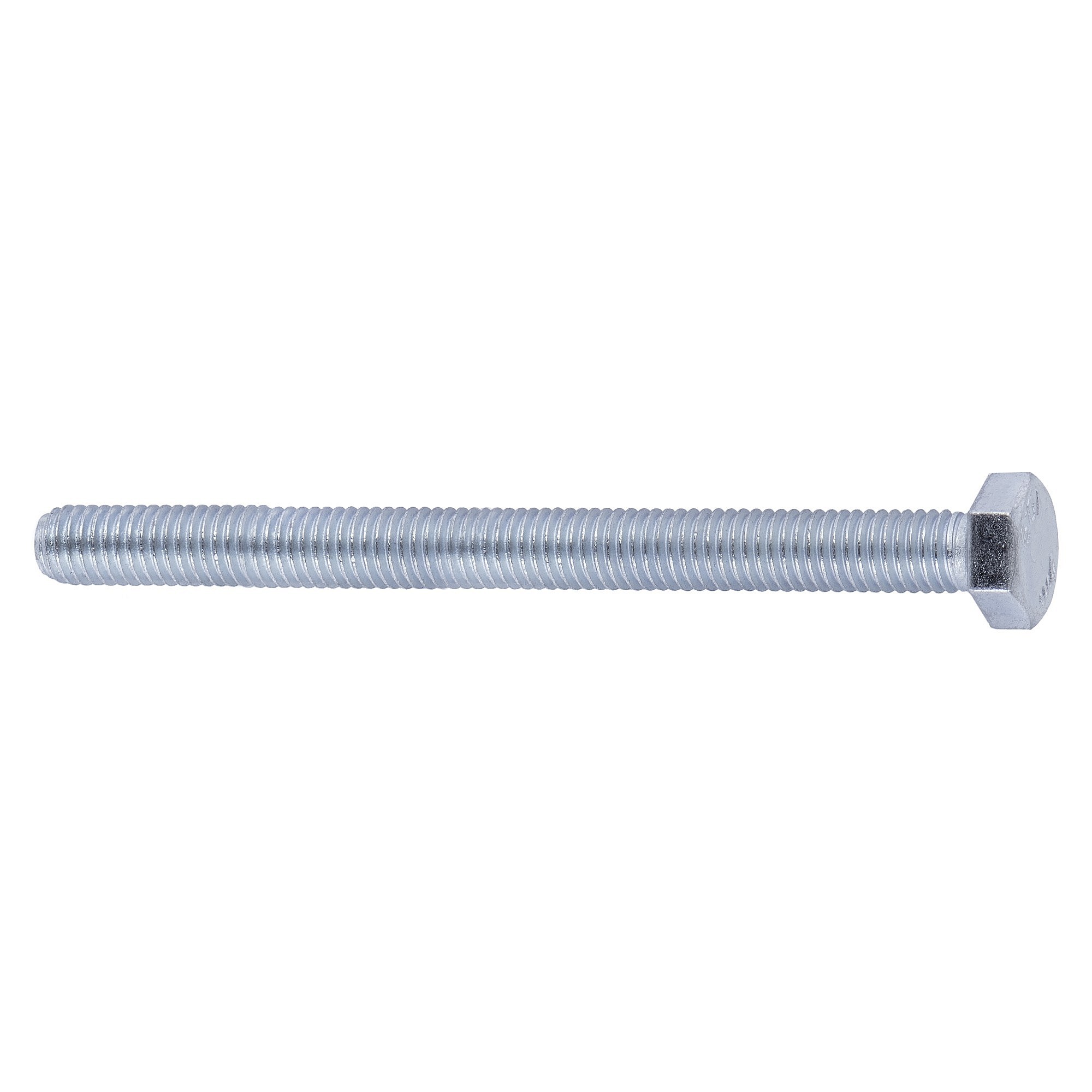

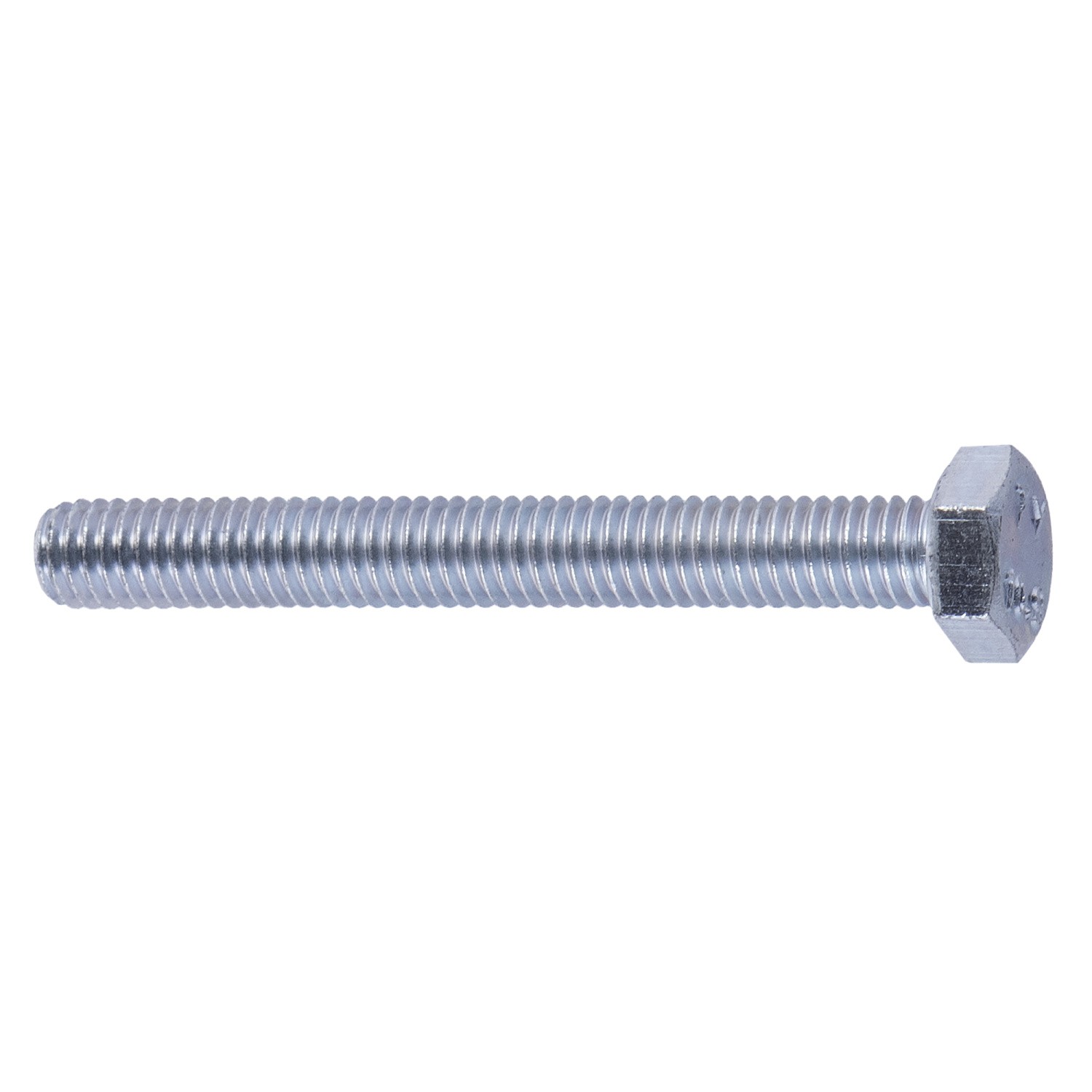

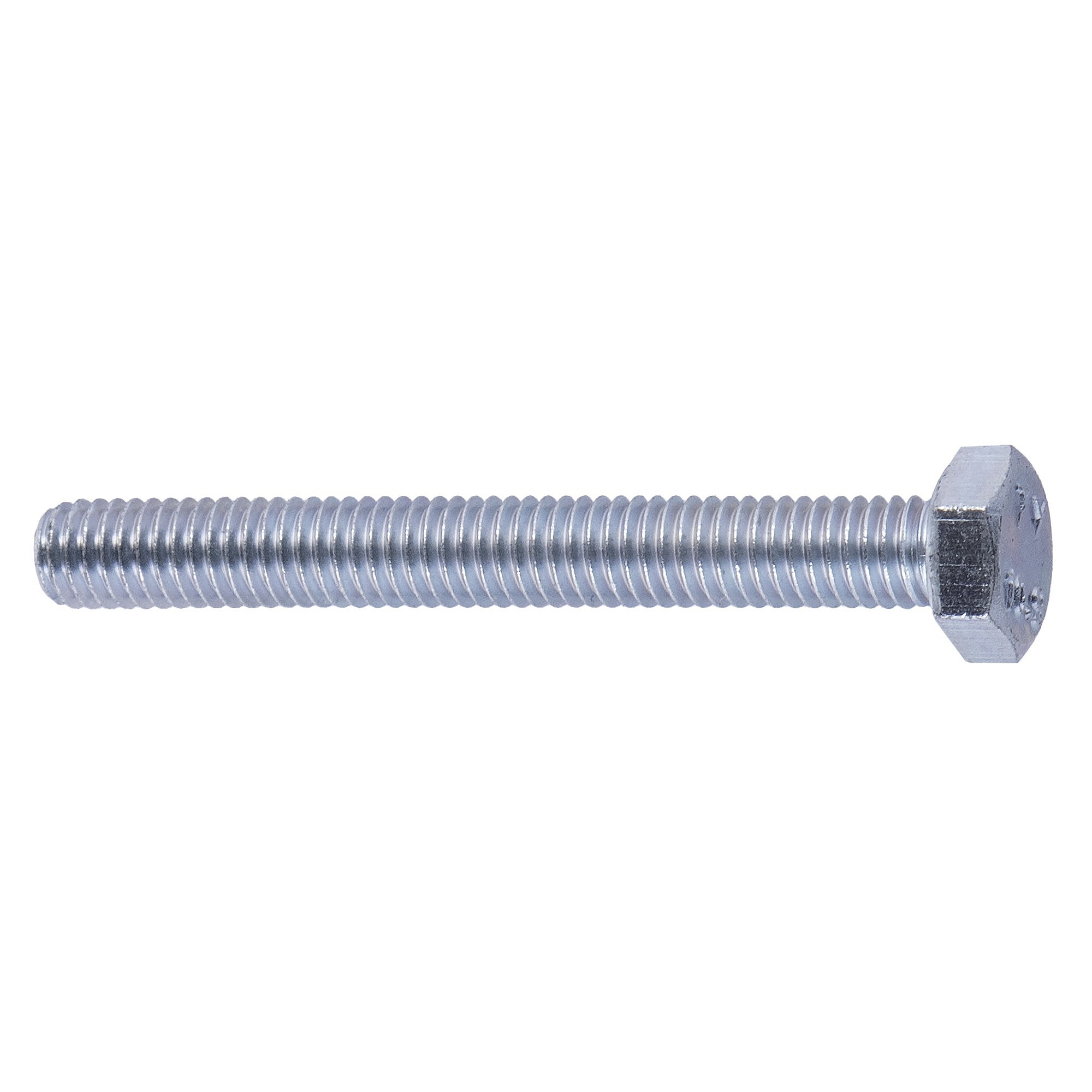

Высокопрочный болт DIN 933 повышенного класса прочности 10.9 с полной метрической резьбой из оцинкованной стали (аналог ISO 4017, ГОСТ ISO 4017-2013, ГОСТ 7798-70, ГОСТ 7805-70)
Узнать больше...
Болт используют для соединения и крепления деталей и конструкций в строительстве и машиностроении в узлах, где предъявляются повышенные требования по прочности
Класс прочности: 10.9 и 8.8
К болтам DIN 933 по стандарту относят метрические изделия с шестигранной головкой и резьбой до головки (полной). Класс точности исполнения А и В. Болты с неполной резьбой регламентируются немецким стандартом DIN 931. Российские ГОСТы 7798 и 7805 не являются полными аналогами упомянутых DIN 933 (самый продаваемый) и DIN 931. При покупке болтов по ГОСТ указывается полная или неполная резьба.
Описание
Высокопрочный болт DIN 933 повышенного класса прочности 10.9 с полной метрической резьбой из оцинкованной стали (аналог ISO 4017, ГОСТ ISO 4017-2013, ГОСТ 7798-70, ГОСТ 7805-70)
Болты DIN 933 высокопрочные наиболее востребованные из категории метрического крепежа, так как болтовое соединение является самым надежным из тех, что формируется крепежом. Размерный ряд начинается от М1,6 до М52. На сайте ГОСКРЕП Вы всегда можете купить как наиболее ходовые размеры болтов М6, М8, М10 и М12 в удобных упаковках, так и редкие. Длина изделия измеряется от основания головки до конца стержня. Болты DIN 933 длиной от 20 до 160 мм всегда в наличие на складах компании ГОСКРЕП.
Монтаж болтов шестигранных быстрый за счет адаптированных насадок HEX на электроинструмент или с применением гаечного ключа.

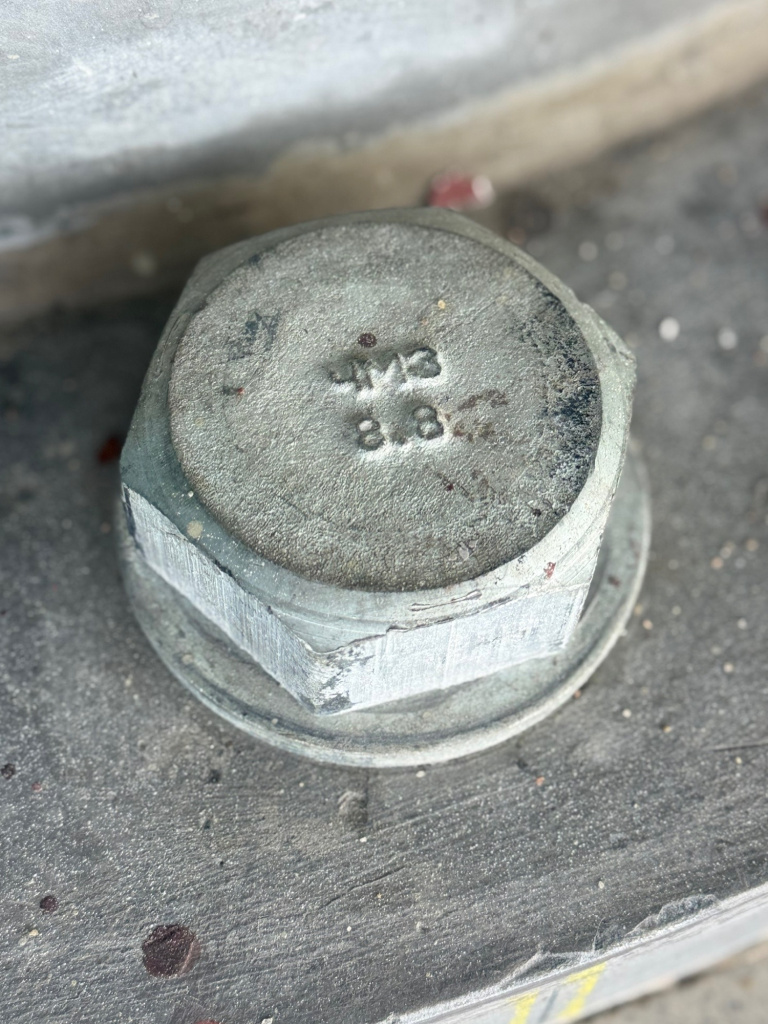

К высокопрочным болтам DIN 933 относят болты с классом прочности 8.8 и выше. Маркировка, начиная с класса 8.8, наносится на внешнюю плоскую поверхность шестигранной головки. Отсутствие соответствующих цифр относит крепеж к обычным болтам. Использование высокопрочных болтов подразумевает применение и высокопрочных гаек - класс прочности на разрыв должен совпадать при формировании отдельного соединения.
Болт DIN 933 кл.пр. 8.8: прочность на разрыв 800 Н/мм² и предел текучести 640 Н/мм²
Болт DIN 933 кл.пр. 10.9: прочность на разрыв 1000 Н/мм² и предел текучести 900 Н/мм²
Покупают болты шестигранные класса прочности 10.9 для применения в сооружениях при условии высоких нагрузок в таких, как клапаны, насосы, двигатели и автомобильные системы подвески. Высокопрочные болты как минимум на 25% прочнее болтов DIN 933 средней прочности.
Крепежные изделия высокого класса прочности имеют большую прочность на растяжение, поэтому в основном используются в оборудовании и технике, которая эксплуатируется на открытом пространстве под воздействием внешних воздействий (например, ветер) и вибрации конструкции. Высокопрочные болты шестигранные DIN 933 характеризуются типом сырья, классом прочности и характеристиками применяемого напряжения.
Номинальный диаметр резьбы |
D, мм | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
Высота головки | K, мм | 2,8 | 3,5 | 4,0 | 5,3 | 6,4 | 7,5 | 8,8 | 10,0 | 12,0 | 12,5 | 14,5 | 15,0 |
Диаметр описанной окружности, не менее |
e, мм | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,1 | 33,53 | 35,98 | 39,55 |
Размер под ключ | S, мм | 6,64-7 | 7,64-8 | 9,64-10 | 12,57-13 | 16,57-17 | 18,48-19 | 21,16-22 | 23,16-24 | 26,15-27 | 29,16-30 | 31-32 | 35-36 |
Шаг резьбы | мм | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 | 3 |
В таблице ниже представлены значения минимальных разрушающих нагрузок (kH) в зависимости от диаметра болта дин 933
Класс прочности | Диаметр резьбы D | |||||||||||
4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
5.8 | 4,57 | 7,38 | 10,4 | 19,0 | 30,2 | 43,8 | 59,8 | 81,6 | 99,8 | 127 | 158 | 184 |
8.8 | 7,02 | 11,35 | 16,1 | 29,2 | 46,4 | 67,4 | 92,0 | 125 | 159 | 203 | 252 | 293 |
10.9 | 9,13 | 14,8 | 20,9 | 38,1 | 60,3 | 87,7 | 120 | 163 | 200 | 255 | 315 | 367 |
12.9 | 10,7 | 17,3 | 24,5 | 44,6 | 70,8 | 103 | 140 | 192 | 234 | 299 | 370 | 431 |
