Дюбель-гвоздь Bullit DSI нейлон, цилиндр. манжета

Дюбель-гвоздь Bullit с цилиндрической манжетой предназначен для легких креплений в твердых основаниях (бетон, кирпич или натуральный камень)

Описание

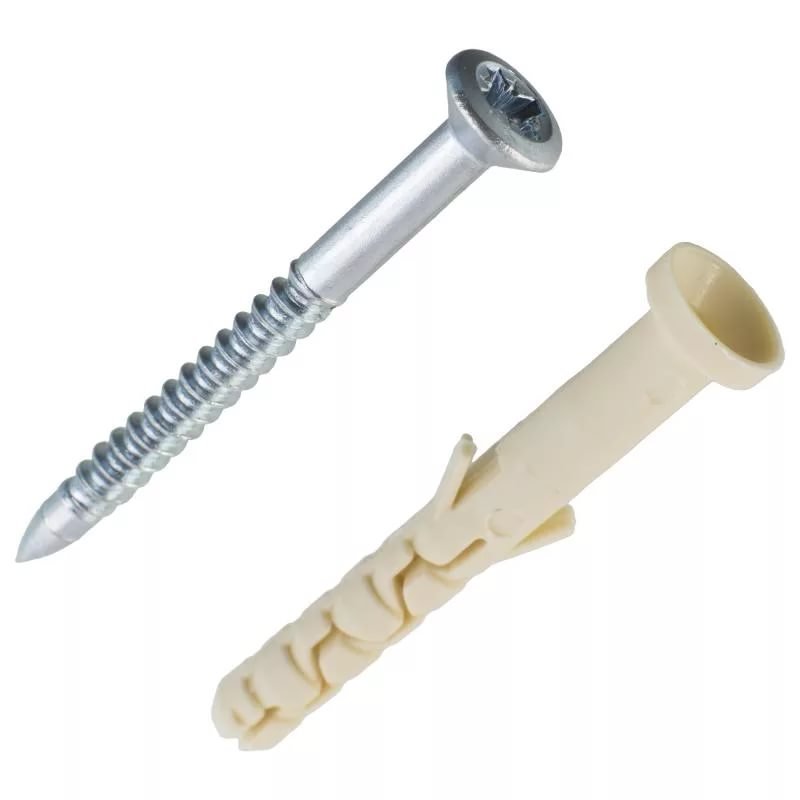

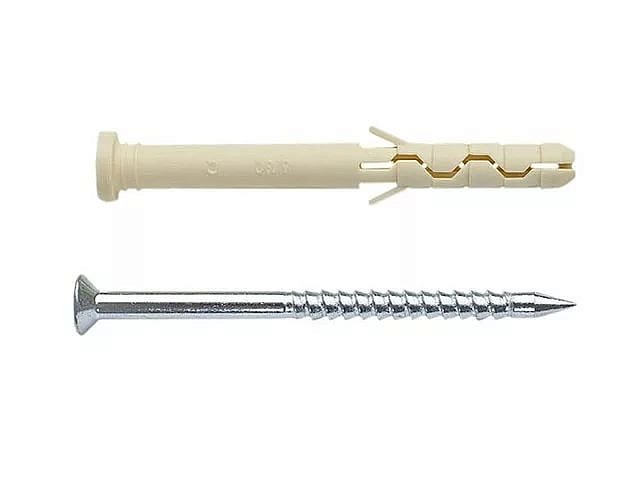

Дюбель-гвоздь Bullit состоит из нейлонового дюбеля и оцинкованного гвоздя, отличается высокими рабочими характеристиками:

  • рассчитан на широкий температурный диапозон - от -40 до +80 С0
  • обладает высокой надежностью, подтвержденной тестами на срез, вырыв и прочность
  • выдерживает нагрузки до 110 кг
  • гвоздь можно демонтировать выкручиванием, благодаря наличию резьбы и шлицу типа Pz

Дюбель-гвоздь с цилиндрической манжетой позволяет осуществлять быстрый сквозной монтаж:

  • просверлите отверстие через прикрепляемый материал
  • забейте дюбель-гвоздь молотком
схематический рисунок монтажа дюбель-гвоздя цилиндр.

Применение дюбель-гвоздя BULLIT:

  • крепление направляющих гипсокартона
  • при установки плинтусов
  • монтаж фанерного основания под паркетный пол
  • при работе с металлокаркасами

Преимущества дюбель-гвоздя BULLIT:

  • уникальная форма крепежа - монтаж осуществляется одним ударом молотка
  • продуманная длина крепежа - возможна установка сквозь прикрепляемый материал

Технические параметры дюбель-гвоздя BULLIT

Размер Длина
дюбеля
L, мм
Диаметр
сверла
d0, мм
max толщина
прикрепляемого
материала
tfix, мм
Глубина
сверления
h1, мм
min глубина
установки
hnom, мм
Допустимые
нагрузки
на вырыв / срез*
кН
5 х 30 30 5 5 35 25 0,2 / 0,3
5 х 40 40 5 10 50 30 0,3 / 0,4
5 х 50 50 5 20 60 30 0,3 / 0,4
6 х 40 40 6 10 50 30 0,5 / 0,6
6 х 60 60 6 30 70 30 0,5 / 0,6
6 х 80 80 6 50 90 30 0,5 / 0,6
8 х 60 60 8 20 70 40 0,8 / 1,0
8 х 80 80 8 40 90 40 0,8 / 1,0
8 х 100 100 8 60 110 40 0,8 / 1,0
8 х 120 120 8 80 130 40 0,8 / 1,0

Допустимые нагрузки на вырыв / срез, рассчитанные при работе с бетоном К25 (М 350)
