Гайка DIN 6334 соединительная

Гайки-втулки DIN 6334 применяют для конструкционных соединений резьбовых элементов: шпилек, болтов и винтов.

Фасовки крепежа представлены в коробах по 1000 шт в зависимости от размера номинального диаметра, в практичной упаковке из плотного полиэтилена по 20-50 шт и поштучно в подвесах для бытовых строительных работ, как готовое предложение для продажи в строительном магазине.


в упаковке ?
На складе
шт
269.1 р.

Описание

Гайки DIN 6334 переходные производят из углеродистой стали с последующей оцинковкой гальваническим способом для создания антикоррозионного слоя. В продаже оптом и в розницу представлены самые ходовые размеры гаек: М8, М10, М12 и другие.

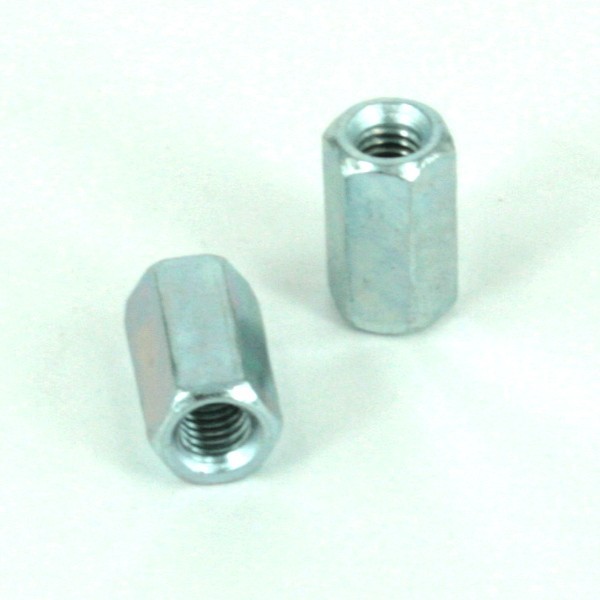

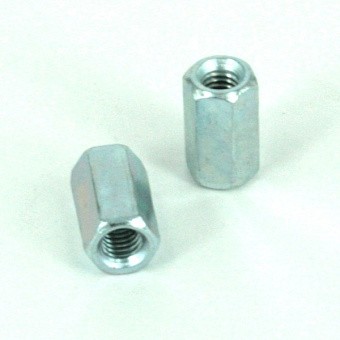

DIN 6334 также называют гайкой соединительной или гайкой переходной, что отражает суть назначения данного метиза. DIN 6334 выступает в качестве муфты для метрического крепежа, но внешне представляет собой удлиненную шестигранную гайку. Шестигранный цилиндр имеет внутреннюю метрическую резьбу, в которую закручивают с обеих сторон крепеж с внешней метрической резьбой.

Гайку соединительную DIN 6334 устанавливают с помощью шестигранного ключа: сначала наворачивают на один конец соединяемой шпильки до половины длины, после чего с другой стороны в гайку закручивают другую шпильку.

Для большей надежности крепления соединение можно зафиксировать дополнительными гайками (контргайками), которые затягивают с обеих сторон муфты. Важно помнить, что сопряженные элементы крепежа должны совпадать по классу прочности и материалу изготовления. Это позволит создать более надежное соединение. При расчете нагрузок также учитывать, что составное резьбовое соединение менее прочно, чем целый стержень аналогичной длины.


Соединительные гайки-втулки din 6334 используют вместе со штанга-шпилькой для удлинения элементов в сооружениях инженерных и коммуникационных систем: вентиляционных подвесных и сантехнических конструкциях, воздуховодах. В строительстве также применяют din 6334 для установки системы трубопроводов или сооружения конструкций под вентилируемые системы, для подвесных элементов. Как переходная муфта din 6334 позволяет в одном узле совмещать разные виды метрического крепежа, например, переходить с болта на шпильку метрическую.

Аналога в российском стандарте din 6334 не существует. Длина соединительной гайки по стандарту din 6334 составляет 3d, где d - номинальный диаметр метиза. Так длина гайки din 6334 М10 будет в пределах 29,60-30,40 мм.

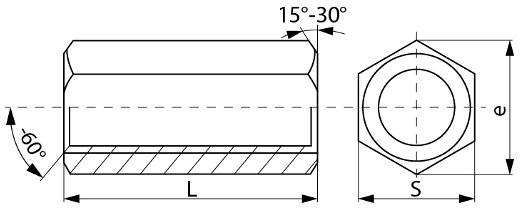

Геометрические характеристики гайки DIN 6334 высокой

Обозначение М6 М8 М10 М12 М14 М16 М20
P, шаг резьбы, мм 1,00 1,25 1,50 1,75 2,00 2,00 2,50
е, мм 11,05 14,38 18,90 21,16 24,49 26,75 32,95
L, мм 17,60-18,40 23,60-24,40 29,60-30,40 35,60-36,40 41,80-42,00 47,60-48,40 59,50-60,50
S, мм 9,78-10,00 12,73-13,00 16,73-17,00 18,73-19,00 21,80-22,00 23,73-24,00 29,16-30,00


...свернуть

Ваша цена на Гайка din 6334 соединительная

М6 (кратн. 10 упак)
подвес 6 шт
269.1 р.
уп.
М6 (кратн. 10 упак)
подвес 2 шт
143.8 р.
уп.
М8
короб 1000 шт
5 888.8 р.
уп.
М8 (кратн. 10 упак)
подвес 2 шт
232.5 р.
уп.
М10
короб 500 шт
6 555.9 р.
уп.
М10 (кратн. 10 упак)
подвес 2 шт
439 р.
уп.
М12
короб 350 шт
6 020.6 р.
уп.
М12 (кратн. 10 упак)
подвес 2 шт
561.1 р.
уп.
М14
короб 200 шт
5 571.8 р.
уп.
М14 (кратн. 10 упак)
подвес 2 шт
844.3 р.
уп.
М16
короб 200 шт
7 562 р.
уп.
М16 (кратн. 10 упак)
подвес 1 шт
590.2 р.
уп.
М20
короб 100 шт
9 863.5 р.
уп.
М20 (кратн. 10 упак)
подвес 1 шт
1 449.9 р.
уп.
