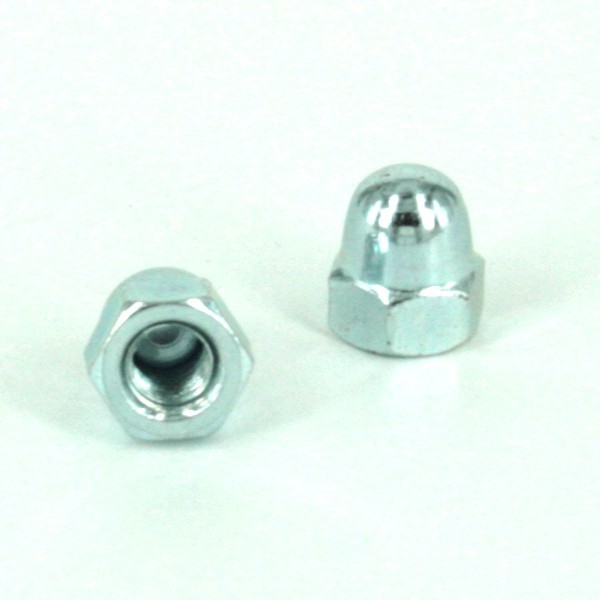

Гайка DIN 1587 колпачковая

Гайки колпачковые DIN 1587 используются как декоративная закрытая часть крепления, при этом колпачок гайки защищает резьбу от механических повреждений и коррозии, повышает травмобезопасность, а также улучшает внешний вид соединения.

Наиболее востребованные размеры гаек, М6, М8, М10, продаются оптом и розницу: в коробах кратностью тысяча штук и подвесах в несколько штук.

в упаковке ?
На складе
шт
250 р.

Описание

Колпачковая гайка DIN 1587– это гайка со сферической торцевой поверхностью и глухим резьбовым отверстием. Как шестигранная гайка DIN 1587 выступает в паре с болтом или шпилькой метрической для формирования устойчивого болтового соединения. Сферическая конструкционная особенность DIN 1587 выполняет дополнительную функцию, говоря простым языком, «чтобы штаны не порвать».


Преимущества гайки колпачковой DIN 1587

Гайки неотъемлемый элемент в установке болтового соединения: крепеж надежно фиксирует прикрепляемый элемент на стержне болта, винта или шпильки. Модификация шестигранной гайки позволила стандартизировать новый тип гайки, которая помимо прямого назначения, выполняет следующие задачи:

  • безопасность при эксплуатации - сферическая составляющая скрывает острые края металлического крепежа, что важно в сооружениях, в которых предусмотрены открытые участки болтовых соединений и частое перемещение работников;
  • эстетика строительного узла важна в мебельном производстве и различных открытых конструкциях;
  • дополнительная защита от коррозии - оцинкованная сталь имеет ограниченный срок эксплуатации, и теряет свои антикоррозионные свойства при повреждении поверхностного защитного слоя, а со временем и прочностных характеристик металла. Закрытое соединение защищает в первую очередь выступающий кончик стержня с внешней метрической резьбой, и при необходимости достаточно сменить лишь колпачковую гайку, чтобы продолжить эффективную эксплуатацию всей конструкции;
  • быстрый демонтаж гайки DIN 1587 - открытый конец стержня обрастает толстым слоем грязи и пыли, забиваясь в резьбу. Демонтаж шестигранных гаек возможен, но осложнен дополнительными операциями по очистке резьбы для прохождения обратного хода гайки и помноженный на количество болтовых узлов.

Российский аналог - ГОСТ 11860-85 распространяется на колпачков гайки класса точности А с номинальными диаметрами резьбы от М3 до М24. DIN 1587 характеризует гайки как высокие, выпуклые диаметром от 4 до 24 мм, допуская два класса точности А и B. Гайки колпачковые производят из углеродистой стали с последующим оцинковкой горячим способом.

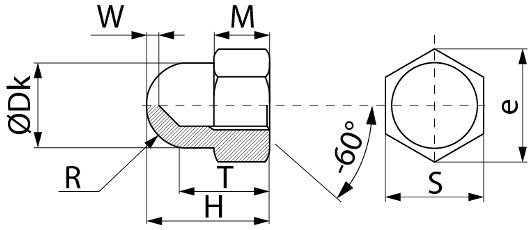

Геометрические характеристики гайки DIN 1587 колпачковой

Обозначение

М5

М6

М8

М10

М12

М14

М16

Dk, мм

7,5

9,5

12,5

15,0

17,0

20,0

23,0

е, мм

8,79

11,05

14,38

17,77

20,03

23,35

26,75

T, мм

7,21-7,79

7,71-8,29

10,65-11,35

12,65-13,35

15,65-16,35

17,65-18,35

20,58-21,42

W, мм

2

2

2

2

3

4

4

R, мм

3,75

4,75

6,25

7,5

8,5

10,00

11,50

H, мм

10

12

15

18

22

25

28

M, мм

3,70-4,00

4,70-5,00

6,14-6,50

7,64-8,00

9,64-10,00

10,30-11,00

12,30-13,00

S, мм

7,78-8,00

9,78-10,00

12,73-13,00

16,73-17,00

18,67-18,00

21,67-22,00

23,67-24,00
