Гайки DIN 985 с неметаллическим вкладышем применяют для крепления и соединения узлов и деталей совместно с болтами, винтами и другими крепежными элементами в машиностроении и строительстве. Согласно стандарту DIN 985 гайки производят в классе точности А и В; российского аналога нет.
Наиболее продаваемые размеры гаек М6, М8 и М10 представлены в разных видах фасовок для оптовых и розничных продаж.
Описание

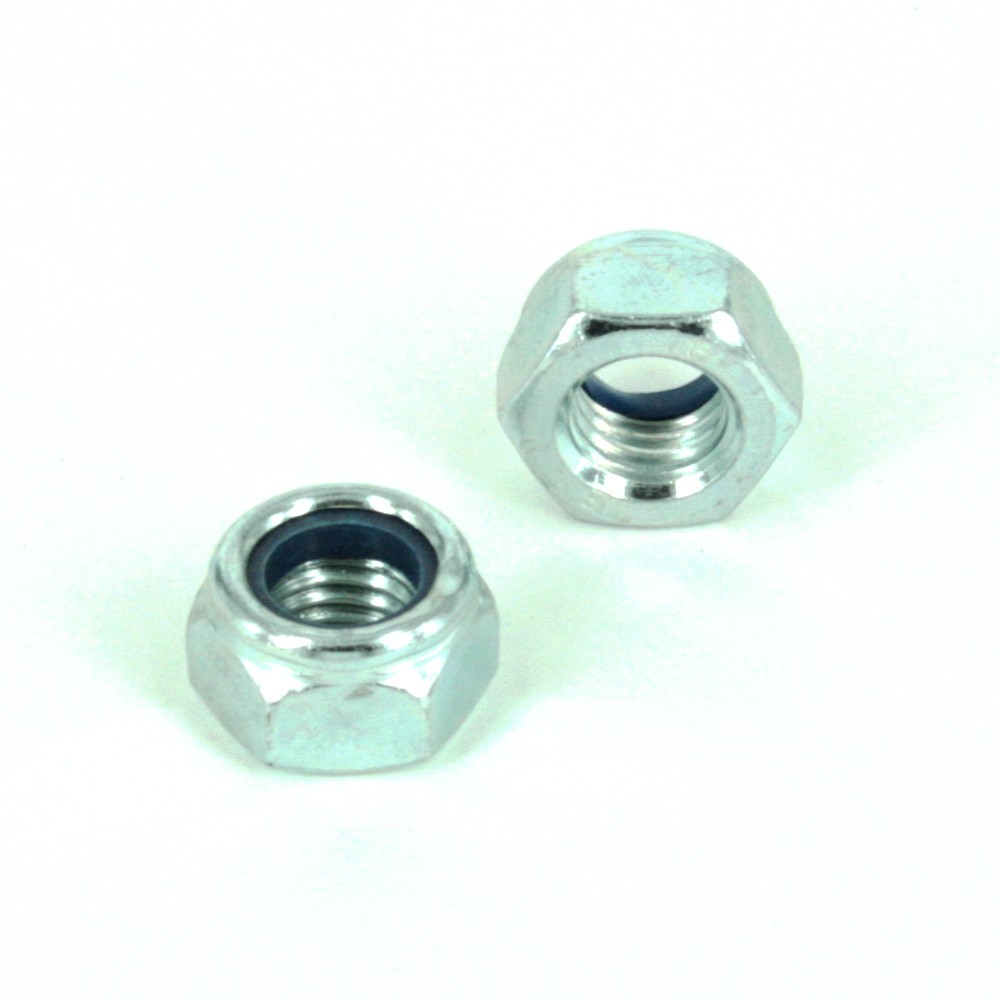

Самоконтрящаяся или гайка стопорящаяся (со стопорным кольцом) имеет с одного торца вид стандартной шестигранной гайки, с другой обрамленный завальцованный край, в который зафиксирован неметаллический вкладыш. Наиболее используемый материал для вкладыша - нейлон.
Как и само металлическое изделие, нейлоновая вставка устойчива к перепадам температур, а значит, гайки дин 985 применимы для эксплуатации в различных погодных условиях
Гайки DIN 985 производят из углеродистой стали с последующей оцинковкой, а также из стали высокопрочных и нержавеющих марок. Все перечисленные виды гаек самоконтрящихся представлены на сайте ГОСКРЕП.
Добавление нейлонового вкладыша к стандартной шестигранной гайке придает крепежу большую сопротивляемость к самораскручиванию. При воздействии вибрации, даже если значения невысокие, но постоянные, болтовое соединение ослабляется. Сделать его более надежным можно за счет количества гаек на стержне болта или шпильки. Такой пусть возможен, но затратный по времени монтажу и по количеству дополнительных метизов. Особенности конструкций также не всегда допускают наличие свободных участков с внешней метрической резьбой.
Гайки din 985 более устойчивы к вибрации: волны резьбы при монтаже врезаются в нейлоновую составляющую гайки стопорящейся, что усиливает противодействие виброперемещению. Высота завальцованного края составляет треть от номинального диаметра резьбы.
Помимо усиления прочности болтового соединения гайки самоконтрящиеся din 985 придают герметичность метрическому сцеплению крепежных изделий. Нейлоновый вкладыш заполняет собой межволновое пространство резьбы, защищая поверхность крепежа от излишней влажности. Несмотря на цинковое покрытие при определенных условиях разрушение защитного слоя может быть ускорено. Более чистое от коррозии соединение быстрее и проще демонтировать для замены или ремонта.
| Обозначение |
Номинальный диаметр резьбы d |
Размер под ключ s |
| Гайка M6 DIN985 | 6 | 10 |
| Гайка M8 DIN985 | 8 | 13 |
| Гайка M10 DIN985 | 10 | 17 |
| Гайка M12 DIN985 | 12 | 19 |
| Размер, мм | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 |
| S, мм | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| е, мм | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 6,75 | 29,56 | 32,95 | 35,03 | 39,55 |
| m min, мм | 2,4 | 2,9 | 3,2 | 4 | 5,5 | 6,5 | 8 | 9,5 | 10,5 | 13 | 14 | 15 | 15 |
| m1 min, мм | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 | 7,7 | 8,8 | 9,9 | 11 | 12,2 | 13,2 |
| h, мм | 4 | 5 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18,5 | 20 | 22 | 24 |
