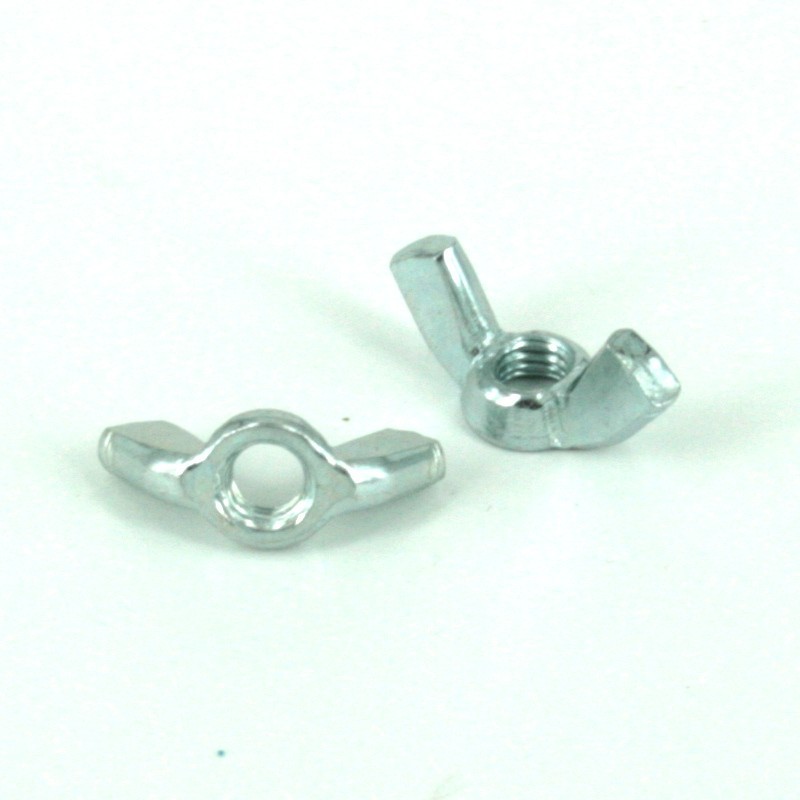

Гайка DIN 315 барашек

Гайка барашек DIN 315 применяется для крепления и соединения узлов и деталей в машиностроении, строительстве, которые требуют быстрой и частой сборки-разборки крепежного соединения. Гайки стяжные имеют выступающие элементы позволяющие производить монтаж, демонтаж вручную, без специального инструмента.

Купить гайку барашек можно в удобных упаковках: короб, крупный пакет и подвесы. Наиболее востребованные размеры метизов: М5, М6, М8, М10 и М12.

Покрытие:
белый цинк
Тип:
барашковая
Стандарт:
DIN 315
Аналог (замена):
ГОСТ 3032-76
На складе
в упаковке ?
1 552 р.
шт

Описание

Гайка барашковая конструктивно выполнена в виде цилиндра с отверстием, которое имеет нарезанную метрическую резьбу. Отличительной особенностью данного самодостаточного крепежа является наличие двух лопастей или крыльев.

«Для чего гайка барашек имеет лопасти?»

Гайка DIN 315 снабжена крыльями wings или лопастями, напоминающими внешне барашка. Отсюда и расхожее название. Благодаря этому конструктивному решению гайки можно закручивать и откручивать вручную, то есть работать без специальных инструментов. Лопасти метиза выступают рычагами, достаточными для создания момента силы.

Гайка барашек DIN 315 или ГОСТ 3023

Оба стандарта регламентируют производство гаек барашек. При одинаковом номинальном диаметре внутренней резьбы гайки некоторые геометрические характеристики метиза разняться у российского и немецкого стандарта.


Ниже представлена сравнительная таблица основных размеров гаек барашков, изготовленных по двум стандартам. Немецкий распространяется на метизы класса точности В и С, российский - только класса В. Класс точности С подразумевает большие расхождения от стандарта, но не более указанных.

Ходовые размеры от М5 до М10 у российского крепежа отличаются чуть большим размахом лопастей и сравнительно меньшей общей высотой гайки, чем у din 315.

Гайки барашек ГОСТ 3023 заменяют на гайки DIN 315, если нет строгого указания на российский стандарт или различие не мешает другим элементов конструкции. Наличие отверстия в ушках гайки подразумевается положением отечественного стандарта для маркировки или привязки к определенному узлу крепления.

Гайки барашки применяется в крепежных соединениях в машиностроении, приборостроении, при производстве садовой техники, в производстве мебели и при сантехнических работах. Гайки дин 315 покупают также в комплекте с болтами, шпильками, винтами, шайбами.

Геометрические характеристики DIN 315 гайки-барашек

В таблице представлены геометрические характеристики гайки барашек, произведенной по стандарту DIN 315 за исключением значений, которые отмечены "ГОСТ". Величины приведены из отечественного стандарта для сравнения с немецкими значениями.

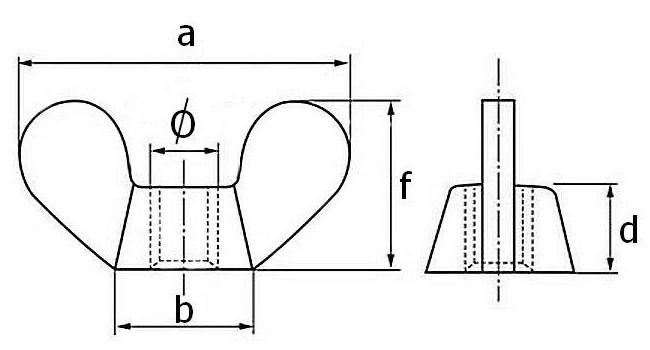

чертеж гайки барашек дин 315 немецкий тип
Обозначение М5 М6 М8 М10 М12
P, шаг резьбы, мм 0,8 1 1,25 1,5 1,75
 a, размах лопастей, мм DIN 24-26 30-33 36-39 48-51 62-65
ГОСТ 28 32 40 48 55
f, высота гайки, мм DIN 11-13 15-17 18-20 23-25 31-33,5
ГОСТ 12 14 18 22 26
b, ширина гайки, мм 8-10 10-13 13-16 17-20 20-23
толщина лопастей, мм 2,6 3 3,3 4 5
d, высота гайки, мм 4 4,9 5,4 6,3 7,9


...свернуть

Ваша цена на Гайка din 315 барашек

М4
короб 950 шт
1 552 р.
уп.
М4 (кратн. 10 упак)
подвес 8 шт
16.6 р.
уп.
М5
короб 3930 шт
6 720.3 р.
уп.
М5 (кратн. 10 упак)
подвес 6 шт
13.8 р.
уп.
М6
короб 2697 шт
6 796.4 р.
уп.
М6 (кратн. 10 упак)
подвес 4 шт
13.6 р.
уп.
М8
короб 2340 шт
6 438.3 р.
уп.
М8 (кратн. 10 упак)
подвес 4 шт
14.5 р.
уп.
М10
короб 1250 шт
5 482.3 р.
уп.
М10 (кратн. 10 упак)
подвес 2 шт
12.2 р.
уп.
М12
короб 540 шт
4 738.5 р.
уп.
М12 (кратн. 10 упак)
подвес 2 шт
21.2 р.
уп.
