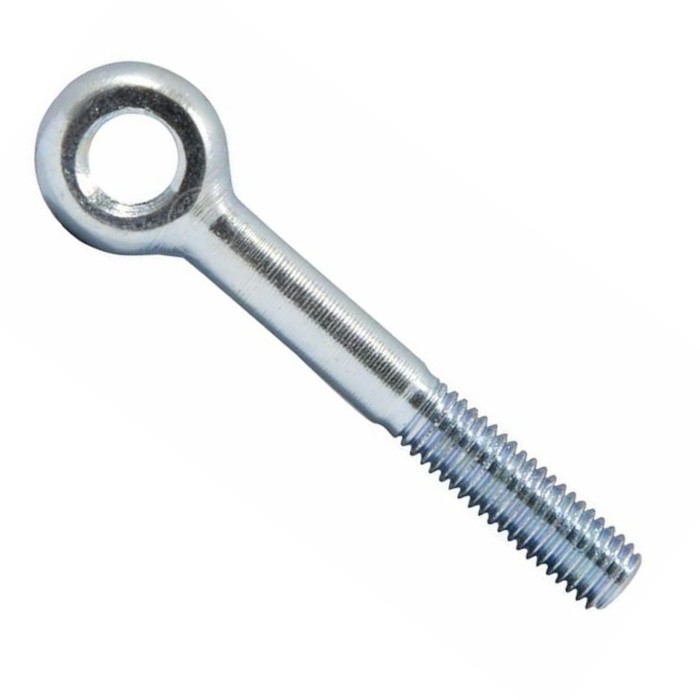

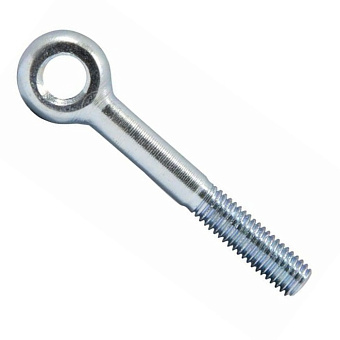

DIN 444B производят из углеродистой стали с последующим нанесением слоя оцинковки в качестве антикоррозионного покрытия. Резьба на стержне может быть как полной, так и неполной в зависимости от исполнения. Конструкция стержень-кольцо является цельной, а не сварной, отсюда и прочность крепежного изделия. Прямой аналог в российском реестре стандартов - ГОСТ 3033.
Основные геометрические характеристики, номинальный диаметр резьбы и внутренний диаметр кольца, для размеров болтов до М16 включительно имеют одинаковые значения. Например, болт откидной din 444 М10х80 применим для соединения с элементом, диаметр которого не превышает 10 мм. Начиная с номинального диаметра резьбы болта М20 продеваемый элемент подбирается меньше на 2-3 мм.
Узнать больше...
Конструкция болта откидного внешне схожа с винт-кольцом: стержень с метрической резьбой и кольцо вместо головки. Но винт-кольцо/крюк по назначению скорее является аналогом шуруп-кольца, где вместо шурупной резьбы используется метрическая. По назначению откидной болт скорее напоминает рым-болт с более длинным стержнем. Болты DIN 444 применяют как вспомогательный крепеж для формирования соединения, где участвуют другие метизы и такелажные приспособления, например, шплинты или анкеры.
Создание жесткой фиксации в конструкции достигается за счет метрической резьбы. Геометрические характеристики болтов (поперечное сечение стержня, длина нанесенной резьбы) позволяют использовать их в нагруженных соединениях. Через кольцо вмонтированного болта din 444 пропускают анкер, штанга-шпильку, шплинт или другой жесткий длинномерный крепеж.

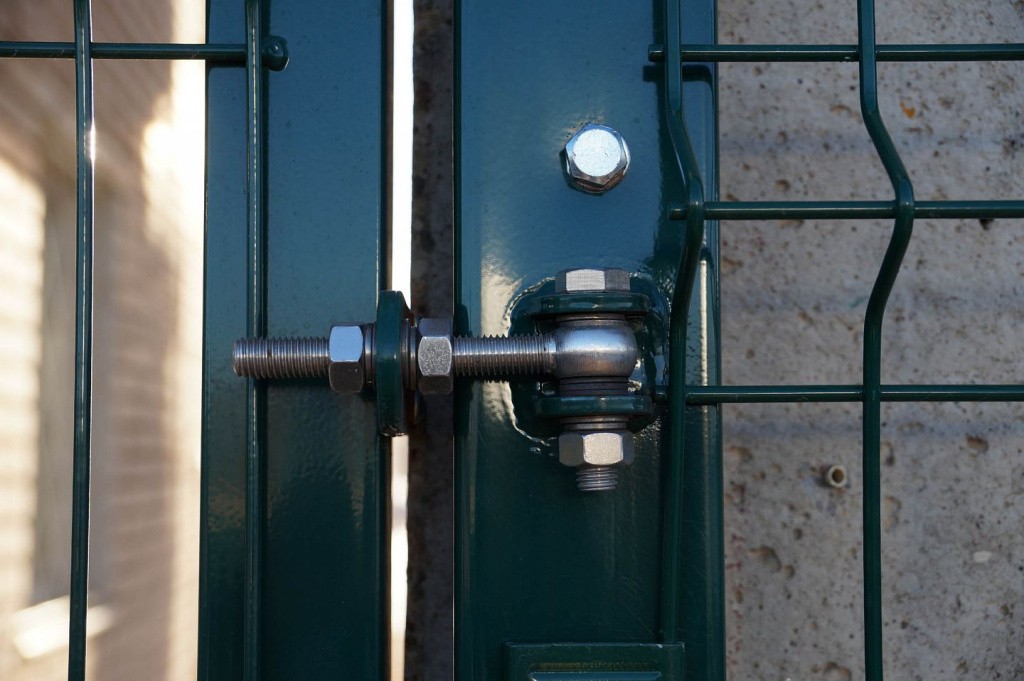

Болт DIN 444 откидной с ушком имеет узкое применение. Однако с помощью болт-винта откидного можно решить сложные задачи, где необходимо зафиксировать соединение на некотором расстоянии от рабочей поверхности или, если присоединяемый элемент направлен перпендикулярно или под углом. Так например, в станкостроении с помощью болтов откидных с ушком фиксируют станки на отдалении от стен, что способствует уменьшению степени вибрации на смежные конструкции.
...свернуть
Возможные названия, по которым покупатели могут искать данный товар: болт винт откидной, болт ушковый
