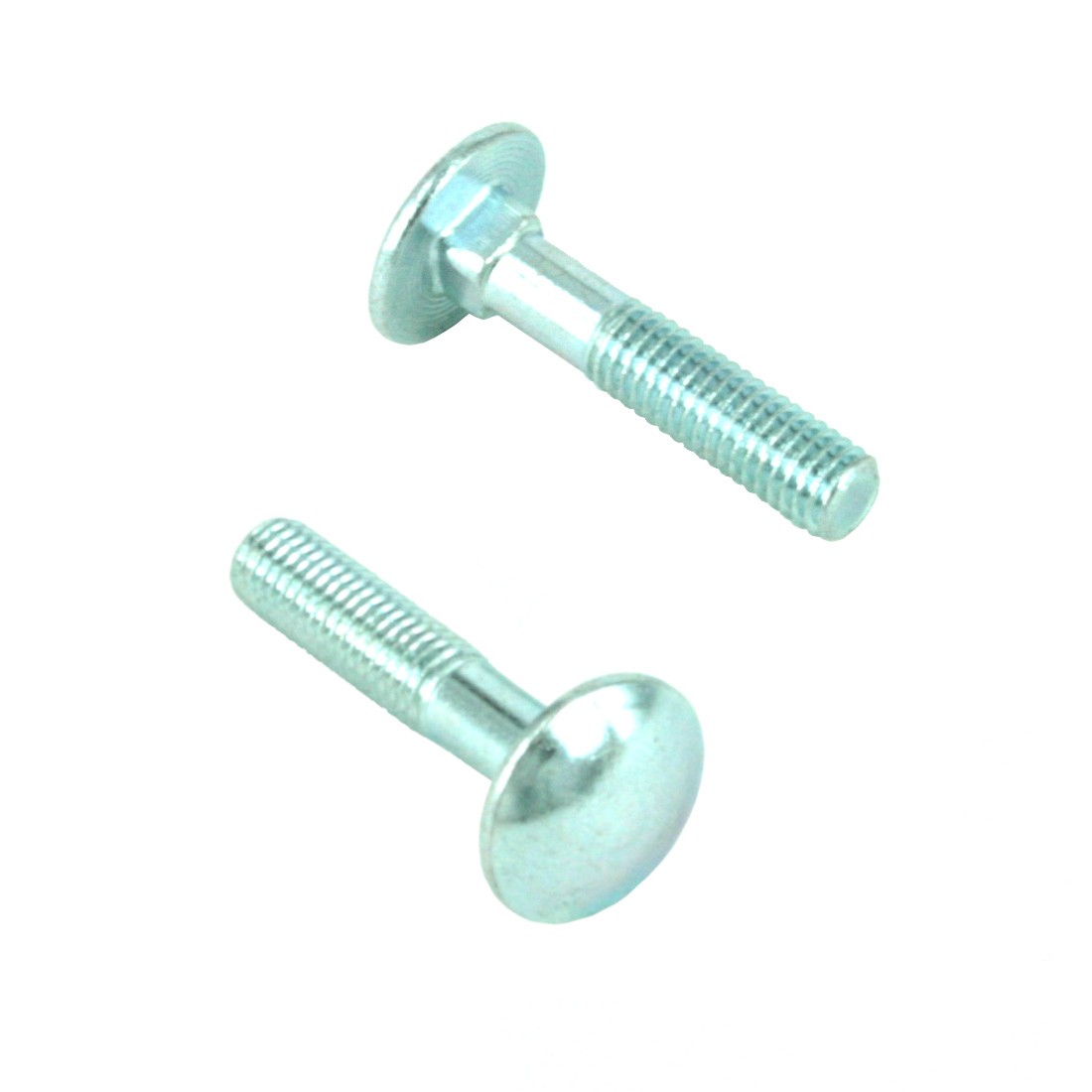

Болт DIN 603 мебельный

Болт мебельный применяется для скрепления деревянных и стальных конструкций в строительстве, мебельной и других отраслях промышленности.

DIN 603 Болт с неполной метрической резьбой, полукруглой головкой и квадратным подголовником. Широкая головка помогает предотвращается повреждения тонких металлических деталей и относительно хрупких деревянных поверхностей, а квадратный подголовок предохраняет болт от проворачивания в отверстии.

Типоразмер болта мебельного характеризуется внешним диаметром стержня d и длиной изделия без высоты полукруглой головки L. Отечественным аналогом является ГОСТ 7802.

Класс прочности: 5.8

Головка:
полукруглая
Резьба:
неполная
Тип:
мебельный
Стандарт:
DIN 603
Аналог (замена):
ГОСТ 7802-81 / ISO 8677
На складе
в упаковке ?
4 379.4 р.
шт

Описание

DIN 603 Болты с полукруглой головкой и квадратным подголовком покупают в подвесах или коробах от 2000 ед до 280-ти в зависимости от размера. Немецкий стандарт регламентирует изготовление болтов мебельных диаметром от 5 до 20 мм, однако самыми востребованными и продаваемыми являются DIN 603 М6, М8 и М10. Длина изделия варьируется от 20 мм до 150 мм. Большие размеры болтов мебельных производят для дорожных ограждений: М16х20, М16х40. Размеры, допустимые по DIN 603, но отсутствующие при выборе на сайте, можно купить, обратившись к менеджеру компании.



схематическое изображение болта мебельного DIN 603

На головке нет шлица, поэтому монтаж мебельных болтов производится с внутренней стороны конструкции. В некоторых сооружений такой крепеж используют в качестве антивандального. Высота головки k равна половине номинального диаметра стержня (55-66%%), тем самым шляпка мебельного высота считается низкой и активно используется в узлах, где это геометрическая характеристика важна и обусловлена условиями эксплуатации.

Форма головки мебельного болта полусферическая и эффектно смотрится на поверхностях, где место скрепление доступно взгляду. В мебельной промышленности плавные контуры оптимальный вариант среди метизов, если нет возможности скрыть соединение. Отсутствие угловатых выступов, как у шестигранных болтов, также важно с эстетической и практической стороны.

Для обеспечения прочности соединения конструкция мебельного болта din 603 включает квадратный подголовник. При монтаже в деревянные поверхности данный элемент болта утапливается в мягком материале, но не более допустимого: широкие поля под полусферической головкой равномерно распределяют нагрузку на всю площадь сопряжения соединяемых элементов. Внешний диаметр головки болта в 2,5 раза больше номинального диаметра изделия.

Для соединения металлических деталей в конструкциях предусматривается соответствующее отверстие под квадратный подголовник. Это позволяет исключить при затягивании проворачивание болта в отверстии. Мебельные болты DIN 603 устанавливают с гайками DIN 934 и шайбами DIN 125 плоскими или DIN 127 пружинными.


...свернуть

Ваша цена на Болт din 603 мебельный

М6х20
короб 2031 шт
4 379.4 р.
уп.
М6х20 (кратн.10 упак.)
подвес 10 шт
25.3 р.
уп.
М6х25
короб 1891 шт
4 201.4 р.
уп.
М6х30
короб 1708 шт
4 302.2 р.
уп.
М6х30 (кратн.10 упак.)
подвес 10 шт
29 р.
уп.
М6х35
короб 1543 шт
4 346.6 р.
уп.
М6х35 (кратн.10 упак.)
подвес 2 шт
9 р.
уп.
М6х40
короб 1400 шт
4 153.1 р.
уп.
М6х40 (кратн.10 упак.)
подвес 8 шт
27.5 р.
уп.
М6х45
короб 2000 шт
7 253 р.
уп.
М6х45 (кратн.10 упак.)
подвес 2 шт
10.7 р.
уп.
М6х50
короб 1238 шт
4 791.1 р.
уп.
М6х50 (кратн.10 упак.)
подвес 8 шт
34.9 р.
уп.
М6х55 (кратн.10 упак.)
подвес 2 шт
11.1 р.
уп.
М6х60
короб 1082 шт
4 467.8 р.
уп.
М6х60 (кратн.10 упак.)
подвес 8 шт
37 р.
уп.
М6х70
короб 974 шт
4 672.3 р.
уп.
М6х70 (кратн.10 упак.)
подвес 6 шт
32.7 р.
уп.
М6х80
короб 872 шт
4 198.7 р.
уп.
М6х80 (кратн.10 упак.)
подвес 6 шт
32.8 р.
уп.
М6х90
короб 798 шт
4 325.6 р.
уп.
М6х90 (кратн.10 упак.)
подвес 2 шт
14.4 р.
уп.
М8х20 (кратн.10 упак.)
подвес 2 шт
11.9 р.
уп.
М8х30
короб 894 шт
3 982.5 р.
уп.
М8х30 (кратн.10 упак.)
подвес 6 шт
30.6 р.
уп.
М8х35 (кратн.10 упак.)
подвес 2 шт
14.1 р.
уп.
М8х40
короб 752 шт
4 534.6 р.
уп.
М8х40 (кратн.10 упак.)
подвес 6 шт
40.2 р.
уп.
М8х50
короб 662 шт
4 051.4 р.
уп.
М8х50 (кратн.10 упак.)
подвес 4 шт
28.3 р.
уп.
М8х60
короб 566 шт
3 960.7 р.
уп.
М8х60 (кратн.10 упак.)
подвес 4 шт
31.8 р.
уп.
М8х70
короб 504 шт
3 962.4 р.
уп.
М8х70 (кратн.10 упак.)
подвес 2 шт
19.3 р.
уп.
М8х80
короб 456 шт
4 280.5 р.
уп.
М8х80 (кратн.10 упак.)
подвес 2 шт
22.4 р.
уп.
М8х90 (кратн.10 упак.)
подвес 2 шт
22.8 р.
уп.
М8х100
короб 386 шт
3 861 р.
уп.
М8х100
подвес 2 шт
24 р.
уп.
М8х120
короб 330 шт
3 861 р.
уп.
М8х140
короб 299 шт
4 637.1 р.
уп.
М10х30
короб 545 шт
4 123.7 р.
уп.
М10х50
короб 397 шт
3 861 р.
уп.
М10х50 (кратн.5 упак.)
подвес 2 шт
27.8 р.
уп.
М10х60
короб 538 шт
5 818.7 р.
уп.
М10х60 (кратн.10 упак.)
подвес 2 шт
25.4 р.
уп.
М10х70
короб 313 шт
4 244.6 р.
уп.
М10х70 (кратн.10 упак.)
подвес 2 шт
31 р.
уп.
М10х80
короб 282 шт
4 084.2 р.
уп.
М10х80 (кратн.10 упак.)
подвес 2 шт
32.8 р.
уп.
М10х90
короб 259 шт
4 136.9 р.
уп.
М10х90 (кратн.10 упак.)
подвес 2 шт
35.9 р.
уп.
М10х100
короб 242 шт
3 883.4 р.
уп.
М10х120
короб 211 шт
4 372 р.
уп.
М10х150
короб 280 шт
7 256.8 р.
уп.
