Таблица усилий затяжки при монтаже метрического крепежа

В повседневной жизни множество людей и компаний использует крепеж. Чтобы эффективно использовать крепеж, необходимо знать его технические характеристики, в особенности степень затяжки.

Что такое момент затяжки резьбовых соединений?

Определение степени затяжки резьбовых элементов проводится с целью повышения прочности соединения, увеличения срока службы и повышения сопротивляемости соединения различным негативным факторам. Для каждого крепежного элемента есть оптимальная степень затяжки резьбовых элементов на посадочном месте, которая рассчитывается на основе приложенных нагрузок, температурных режимов и свойств материалов.

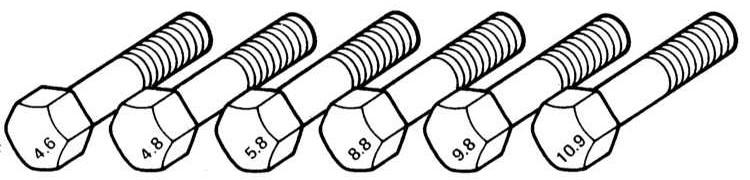

болты и классы прочности

Момент затяжки – это усилие, прилагаемое к крепежному элементу при его закручивании в резьбовое соединение. Если мы будем закручивать крепеж с меньшим усилием, чем это необходимо, то, под воздействием внешних факторов (например, вибраций), резьбовое соединение может раскрутиться, не обеспечив необходимую герметичность между скрепляемыми деталями. И наоборот, если “перекрутить” крепежный элемент больше, чем это необходимо, может произойти разрушение самого крепежного элемента или скрепляемых деталей. Например, могут появиться сколы, трещины в деталях или сорваться резьба на крепежном элементе.

Для любого размера и класса прочности крепежного элемента определены наилучшие моменты затяжки. Данные значения занесены в специальную таблицу усилий затяжки метрических болтов динамометрическим ключом. Обозначение класса прочности болта обычно указывается на головке болта.

ТОП товаров из нашего каталога

Определение момента затяжки

Рассмотрим порядок определения момента затяжки с помощью динамометрического ключа.

Динамометрический ключ можно разделить на несколько видов.

Стрелочный ключ

стрелочный ключ

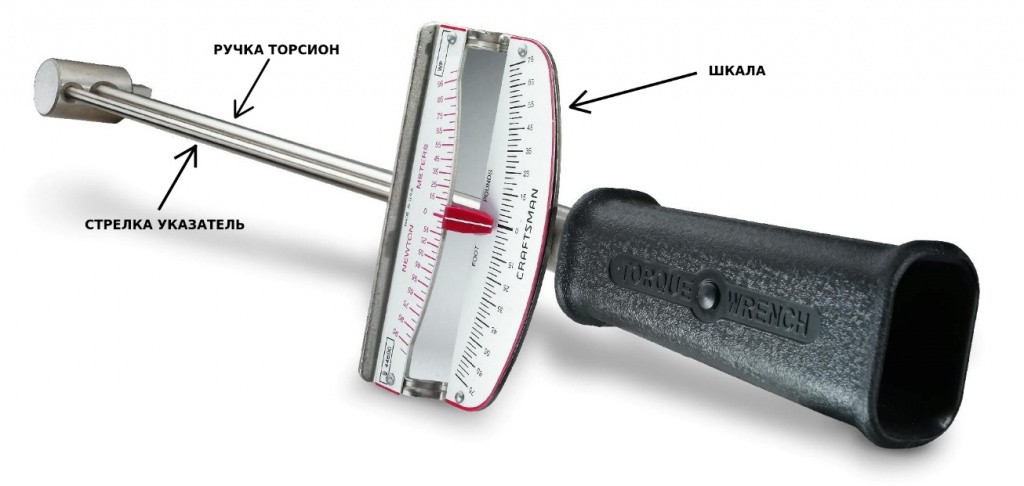

Самый простой в использовании вид ключа. Принцип его работы основан на отклонении рычага со шкалой относительно неподвижного указателя. Ручка торсион используется для передачи усилия на крепежное изделие. Стрелка указатель с одной стороны прикреплена к головке ключа, а с другой стороны свободна и служит указателем, который показывает значение крутящего момента в определённый момент времени.

Из плюсов можно выделить:

  • низкую стоимость изделия;
  • шкала работает в обе стороны. Она позволяет закручивать крепежные изделия как с правой, так и с левой резьбой.

Из недостатков можно выделить:

  • низкую точность (погрешность измерений составлять от 4 до 10%);
  • данные ключи нельзя отрегулировать и, в связи с этим они со временем изнашиваются и теряют точность измерений, что делает их непригодным к использованию;
  • крайне сложно работать в труднодоступных местах, потому что необходимо всегда следить за затяжкой по стрелке указателю;
  • отсутствует храповый механизм, как у ключа трещотки, в связи с этим ключ приходится всегда переставлять заново;

Предельный ключ (белковый)

щелковый ключ

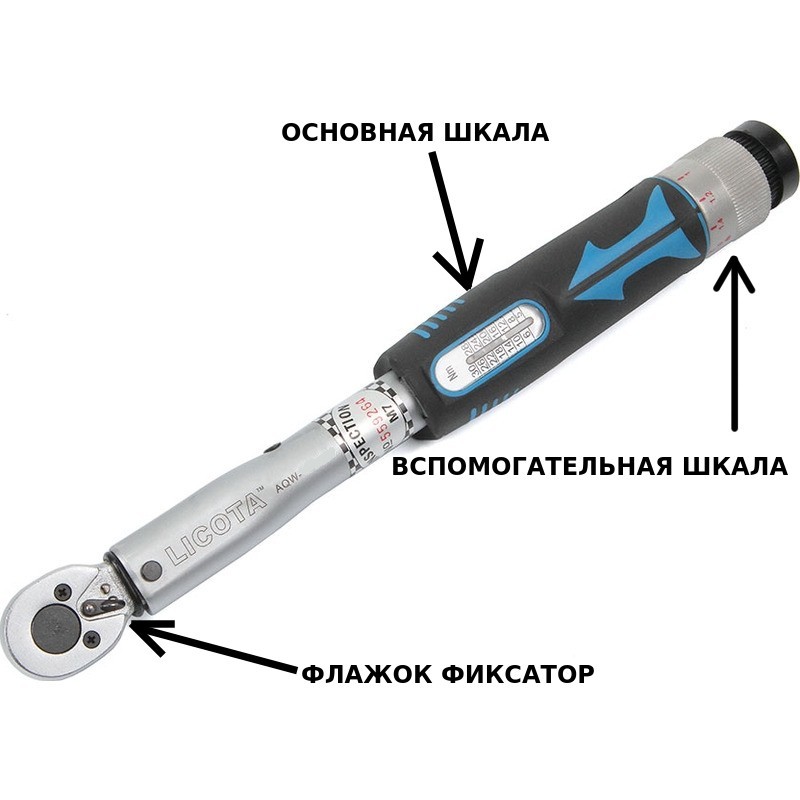

Конструкция данного динамометрического ключа показана на картинке. В данном ключе есть специальный механизм, который даёт установить на нём необходимый крутящий момент и передать его на закручиваемый элемент. Также у данного ключа есть храповый механизм, как у обычной ;трещотки. Необходимый момент затяжки можно выставить при помощи шкал, расположенных на корпусе изделия. Как только при закручивании необходимый момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. Предельный ключ очень удобен в работе, так как при его использовании необходимо просто закручивать соединение до щелчка. Данные ключи имеют большой диапазон крутящего момента (от 5 до 3000 Нм). Размеры присоединительных приводов от 1/4 дюйма до 1 дюйма.

Из плюсов можно выделить:

  • погрешность данного ключа составляет не более 4%;
  • достаточно прост в использовании, так как есть храповый механизм;
  • можно заранее выставить необходимый крутящий момент, при достижении которого ключ издаст характерный щелчок;
  • легко использовать в труднодоступных местах;
  • может работать с крепежными изделиями как с правой, так и с левой резьбой.

Из недостатков можно выделить:

  • необходимость калибровки данного ключи;
  • со временем храповый механизм может выйти из строя, но можно отдельно приобрести рем комплект для некоторых моделей ключа.

Цифровой

цифровой ключ

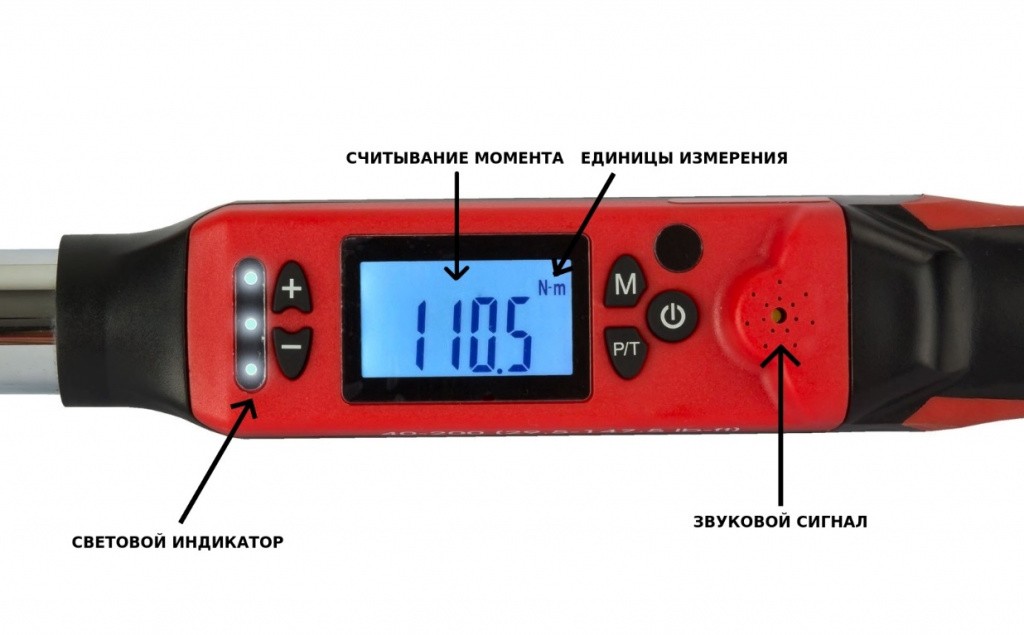

По сравнению с предыдущими моделями ключей, данный динамометрический ключ имеет множество возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного ключа. У данного ключа минимальная погрешность измерений, благодаря электронным компонентам. На дисплее выставляется необходимый момент закручивания, при достижении которого данный ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

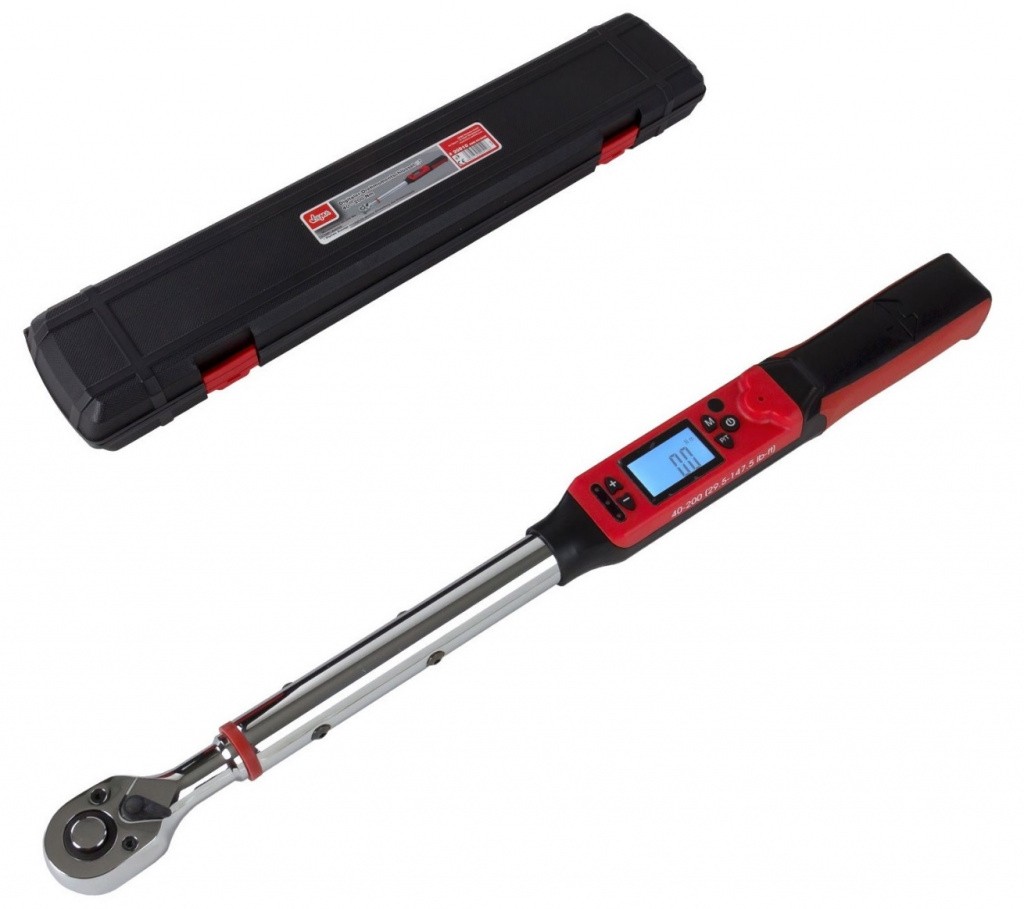

цифровой ключ для усилия затяжки

Из плюсов можно выделить:

  • вывод значений крутящего момента в разных значениях силы;
  • имеет световую и звуковую индикацию;
  • высокая точность измерений (низкая погрешность);
  • может работать с крепежными изделиями как с правой, так и с левой резьбой;
  • не требует регулировки благодаря электронной начинке;
  • удобство работы за счет храпового механизма;
  • сохраняет измеряемые значения в память устройства.

Из недостатков можно выделить:

  • высокая стоимость по сравнению с ключами других видов.

Данный инструмент должен быть подобран таким образом, чтобы момент затяжки крепежного элемента был на 20−30% меньше, чем максимальный момент на используемом ключе. При попытке превысить предел, ключ быстро выйдет из строя. Усилие на затяжку и тип стали указывается на каждом болте.

Таблица усилий затяжки метрических болтов

Размер Класс прочности
N.m*
3.6 4.6 5.6 5.8 6.8 8.8 9.8 10.9 12.9
М1,6 0,05 0,07 0,09 0,11 0,14 0,18 0,21 0,26 0,31
М2 0,11 0,14 0,18 0,24 0,28 0,38 0,42 0,53 0,63
М2,5 0,22 0,29 0,36 0,48 0,58 0,78 0,87 1,09 1,31
М3 0,38 0,51 0,63 0,84 1,01 1,35 1,52 1,90 2,27
М4 0,71 0,95 1,19 1,59 1,91 2,54 2,86 3,57 4,29
М5 1,71 2,28 2,85 3,80 4,56 6,09 6,85 8,56 10,3
М6 2,94 3,92 4,91 6,54 7,85 10,5 11,8 14,7 17,7
М8 7,11 9,48 11,9 15,8 19,0 25,3 28,4 35,5 42,7
М10 14,3 19,1 23,8 31,8 38,1 50,8 57,2 71,5 85,8
М12 24,4 32,6 40,7 54,3 65,1 86,9 97,7 122 147
М14 39 52 65 86,6 104 139 156 195 234
М16 59,9 79,9 99,8 133 160 213 240 299 359
М18 82,5 110 138 183 220 293 330 413 495
М20 117 156 195 260 312 416 468 585 702
М22 158 211 264 352 422 563 634 792 950
М24 202 270 337 449 539 719 809 1011 1213
М27 298 398 497 663 795 1060 1193 1491 1789
М30 405 540 675 900 1080 1440 1620 2025 2430
М33 550 734 917 1223 1467 1956 2201 2751 3301
М36 708 944 1180 1573 1888 2517 2832 3540 4248
М39 919 1226 1532 2043 2452 3269 3678 4597 5517
М42 1139 1518 1898 2530 3036 4049 4555 5693 6832
М45 1425 1900 2375 3167 3800 5067 5701 7126 8551
М48 1716 2288 2860 3313 4576 6101 6864 8580 10296
М52 2210 2947 3684 4912 5895 7859 8842 11052 13263
М56 2737 3650 4562 6083 7300 9733 10950 13687 16425
М60 3404 4538 5673 7564 9076 12102 13614 17018 20422
М64 4100 5466 6833 9110 10932 14576 16398 20498 24597
М68 4963 6617 8271 11029 13234 17646 19851 24814 29777

*где N.m - крутящий момент. Равен произведению силы на плечо ее применения и измеряется в ньютон-метрах. Таким образом, если к гаечному ключу длиной 1 метр (плечо), приложить силу в 1 Ньютон (перпендикулярно на конце ключа), то мы получим крутящий момент равный 1 Нм.
