Шайба ГОСТ 6958-78 увеличенная

ГОСТ 6958 включает в себя описание конструкции и технических условий для шайбы увеличенной. Данный стандарт был пересмотрен и утвержден в 1978 году, взамен 6958-68. Поэтому чаще запрашиваемый в поисковых системах ГОСТ 6958-70 не соответствует официальной документации.

Увеличенная шайба — вспомогательный металлический крепеж, который имеет более широкие поля, чем стандартная DIN 125. Это главное преимущество, из-за которого покупают шайбу ГОСТ 6958-78.

Назначение шайбы в болтовом соединении

Несмотря на то, что шайбы относятся к категории метрического крепежа, само изделие не имеет резьбы. Наличие шайбы в болтовом соединении позволяет распределять нагрузку на большую площадь, чем от сопряженных элементов. Как итог, уменьшается давление на опорную поверхность и сохраняет целостность и надежность конструкции.

Конструкция шайбы 6958-78

Если сравнивать размеры увеличенной шайбы со стандартными, прослеживается следующая закономерность:

Внутренний диаметр шайбы чуть больше номинального диаметра резьбы метрического изделия для возможности быстрой установки.

ГОСТ 6958-78 регламентирует размеры и правила приемки для изделий в исполнении классов А и С. Класс точности А является характеристикой высокоточных крепежных изделий. Допуск в изготовлении метизов класса С больше и это может сказываться на болтовое соединение в целом. Это необходимо учитывать в конструкции и сооружениях и применять только соответствующий требованиям крепеж.

Условия монтажа для применения ГОСТ 6958

Конструкция увеличенной или усиленной шайбы (другое ее название) призвана выполнять одну из задач: создание большей опорной площади или уменьшение деформации рабочей поверхности для болтового соединения. Все приведенные ниже случаи применения шайбы 6958 являются более частными:

• диаметр отверстия больше диаметра головки болта
  Если условия эксплуатации и характеристики рабочей поверхности позволяют применение шайбы 6958, то она делает возможность установки болтового соединения в принципе.

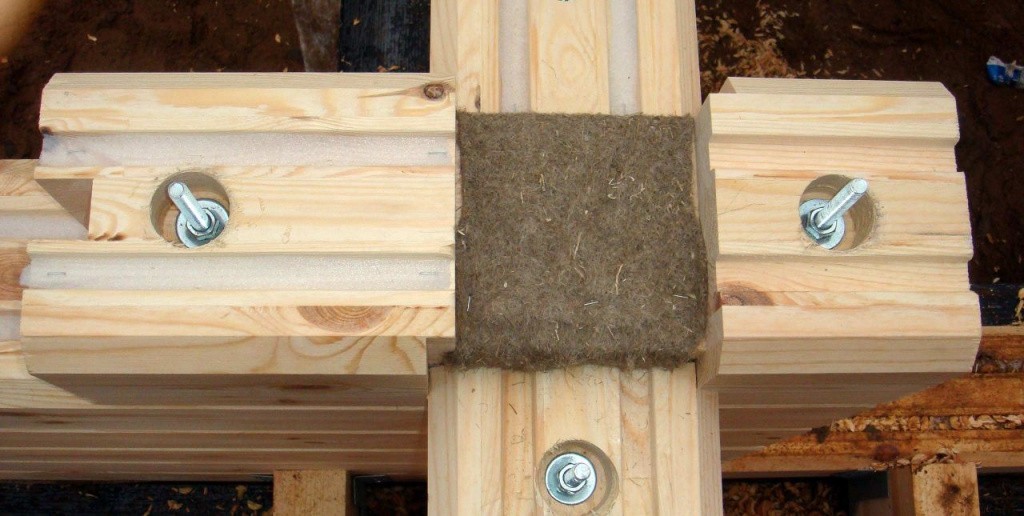

• мягкий материал опорной поверхности
  Когда если есть возможность установки болтового соединения, но высока вероятность продавливания узла в мягкий материал конструкции, шайба усиленная создает большую опорную площадь. Данный вариант актуален при скреплении деревянных элементов конструкции.
• повышенные нагрузки на строительный узел
  Увеличенная опорная площадь распределяет возникающее давление на большую поверхность, делая соединение надежным и прочным.
• защита от царапин рабочей поверхности
  Пи ввинчивании гайки происходит трение — повреждается поверхность, на которой может быть специальное покрытие, необходимое для условий эксплуатации. Наличие шайбы позволяет защитить от царапин элемент конструкции при монтаже гайки, болта.
• защита от повреждений дополнительного элемента, участвующего в соединении
  речь идет о различных прокладках, предусмотренных технологическим процессом монтажа для плотного прилегания или герметизации узла.
• монтаж на искривленных поверхностях
  Увеличенная шайба выступает в качестве плоской поверхности, на которую опирается гайка при монтаже.
• монтаж шайбы гроверной ГОСТ 6402-70
  Данное специальное изделие устанавливается в купе с увеличенной шайбой для распределения нагрузки и во избежание повреждений от специфической конструкции пружинной шайбы.

Материалы для изготовления ГОСТ 6958

Общие технические условия для шайб прописаны в ГОСТ 18123-82. Согласно данному стандарту виды материалов, из которых допускается изготовление шайб, следующие:

• углеродистые стали: 08, 08 кл, 10, 10 кл, Ст 3, Ст 3 кл, 15, 20, 35, 45
• легированные стали: 40Х, 30ХГСА
• коррозионно-стойкие стали: 12Х18Н10Т, 20Х13
• латуни: Л63, ЛС59-1
• бронза: БрАМц9-2
• алюминиевые сплавы: АМг5, Д1, АД1

Шайбы производят как с покрытием, так и без.

В продажу и эксплуатацию не допускаются изделия, которые имеют на поверхности трещины, надрывы, ржавчину, раковины, заусенции или острые кромки.

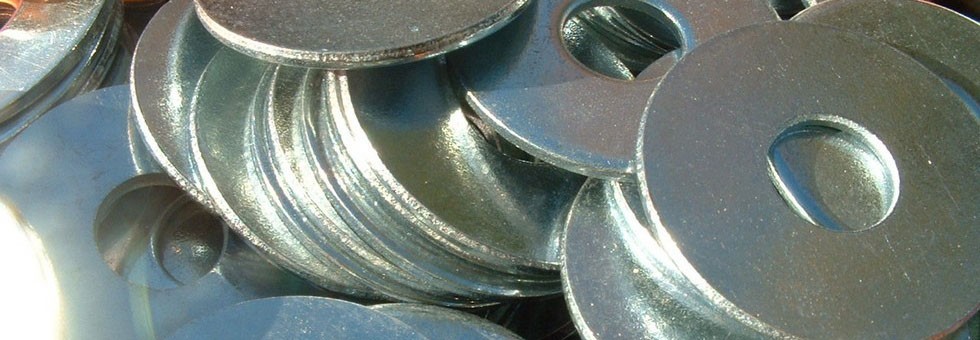

Производителями шайб гост 6958 являются основные метизные заводы: НЛМК, ММК-МЕТИЗ и другие отечественные предприятия. Компания ГОСКРЕП имеет прямые контракты с данными заводами, что позволяет иметь в наличие на своих складах ассортиментный ряд типоразмеров увеличенных шайб и предлагать выгодные цены на гост 6958, который является прямым аналогом DIN 9021.
