Саморез для сэндвич панелей (SSP), обзор

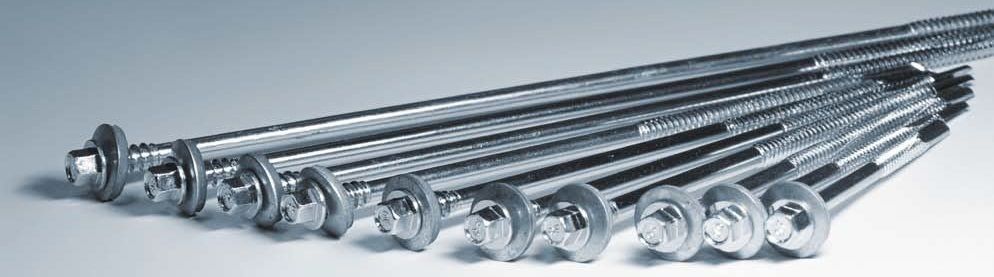

Металлические изделия для крепления "сэндвич"-панелей производятся из высококачественной углеродистой стали марки С1022. В процессе изготовления сталь закаляется и оцинковывается или покрывается гальваническим защитным слоем. Таким образом, саморезы становятся устойчивыми к воздействию окружающей среды.

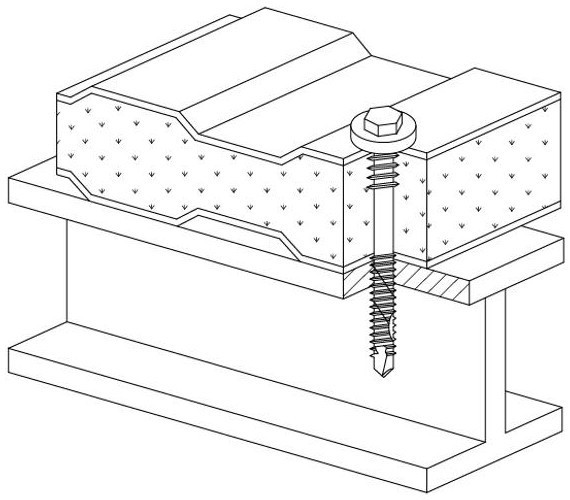

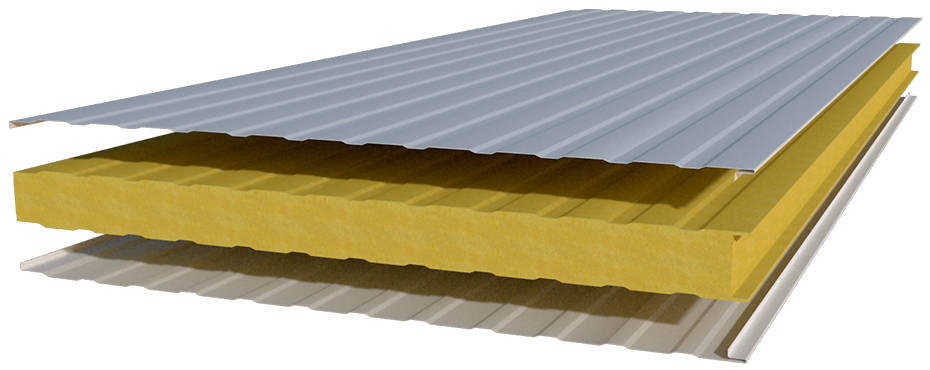

Панели класса "сэндвич" довольно массивные, поэтому длина саморезов для их крепления находится в пределах 75-280 мм. Двойная резьба дает возможность закреплять саморез как в "сэндвич"-материале, так и в самой монтируемой панели. В итоге, можно не опасаться, что панель будет держаться непрочно.
Простой монтаж - залог успеха
Благодаря наличию удлиненной шестигранной головке, такие шурупы можно вворачивать с применением электрического инструмента. Это позволяет обеспечить простое закрепление крепежа в "сэндвич"-панелях и в металлических конструкциях.
После монтажа самореза остается небольшое (незаметное на первый взгляд) отверстие. Чтобы вода не проникала внутрь, применяется гидроизолирующая шайба. Герметизация - это основа прочного крепления особенно при наружных работах.
Значительную роль в организации простого монтажа играет и наконечник, выполненный в виде бура. Он дает возможность обходиться без предварительного сверления. Саморезы сами прокладывают себе "дорогу". Это значительно сокращает время на установочные работы.
При контакте с различными агрессивными средами (морская вода, химические вещества, постоянное воздействие электричества) саморезы для "сэндвич"-панелей могут иметь специальные покрытия. Крепеж покрывается оловом, медью, никелем, хромом и прочим. В поиске подбора изделий для решения узкоспециализированных задач обращайтесь к менеджерам ГОСКРЕП. Если есть требования, то не экономте на качестве вспомогательных элементов.
Конструктивные особенности самореза для крепления "сэндвич"-панелей
Рассмотрим более подробно все преимущества, которые привносит каждый элемент металлического изделия:
- увеличенная высота головки самореза (около 5 мм) исключает срывов насадки (Hex 8) при установке
- "паз" под головкой предназначен для плотного прилегания шайбы к головке
- шайба с epdm-резиной сохраняет рабочие характеристики при температурах от -550С до +1500С
- благодаря токопроводящему материалу саморез можно окрашивать порошковым методом в сборе с шайбой
- толщина epdm-резинки 3 мм и увеличенный размер шайбы обеспечивают большую герметичность соединения в эксплуатации
- устойчивость к ультрафиолетовому излучению климатических условий обеспечивает долгий срок службы (минимум 30 лет)
- цинковое покрытие (толщиной до 12 мкм) или гальваническое выполняется на современном оборудовании с использованием новейших технологий
- два вида резьбы: крупный и мелкий шаг. Верхняя резьба идеальна для плотного притягивания наружной поверхности материала к шайбе; нижняя со специальными насечками - для ломки и удаления стружки из отверстия.
- технология закаливания, длина и специальная форма наконечника "сверло" позволяют пробивать сталь толщиной 12 мм

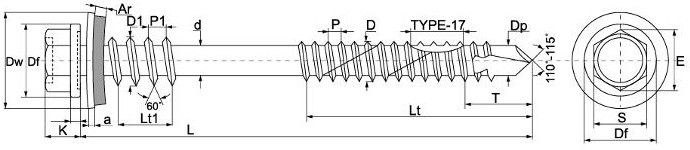

Геометрические характеристики и параметры монтажа саморезов для крепления "сэндвич"-панелей
| Типоразмер | |||||||||
| 6,3/5,5x105 | 6,3/5,5x130 | 6,3/5,5x135 | 6,3/5,5x155 | 6,3/5,5x160 | 6,3/5,5x175 | 6,3/5,5x185 | 6,3/5,5x205 | 6,3/5,5x240 | 6,3/5,5x280 |
| Длина нижней резьбы Lt = 70 мм | |||||||||
| Длина верхней резьбы Lt1= 16 мм (+-1,5) | |||||||||
| Внешний диаметр шестигранной головки Е = 8,7 мм | |||||||||
| Диаметр головки под ключ S = 7,7 - 7,8 мм | |||||||||
| Диаметр увеличенного основания головки Df = 10 - 11 мм | |||||||||
| Толщина основания головки C = 1 мм | |||||||||
| Высота головки К = 5,15 - 5,45 мм | |||||||||
| Внешний диаметр с учетом нижней резьбы с частым шагом D = 5,26 - 5,48 мм | |||||||||
| Внешний диаметр с учетом верхней резьбы с редким шагом D1 = 6,1 - 6,25 мм | |||||||||
| Диаметр стержня самореза d = 4,7 мм | |||||||||
| Шаг нижней резьбы (частый шаг) Р = 1,6 мм | |||||||||
| Шаг верхней резьбы (редкий шаг) Р1 = 1,81 мм | |||||||||
| Длина сверла Т = 15 мм | |||||||||
| Диаметр сверла Dp = 4,85-5,15 мм | |||||||||
| Диаметр шайбы с epdm-резинкой Dw = 24,5 мм | |||||||||
| Толщина epdm-резинки Ar = 13 мм | |||||||||
| Толщина прикрепляемой "сэндвич"-панели, мм | |||||||||
| 40 - 80 | 65 - 100 | 75 - 125 | 100 - 160 | 125 - 165 | 150 - 225 | 200 - 250 | |||
| min выдергивающая сила, kH | |||||||||
| 20,60 | 21,04 | 21,05 | 21,15 | 21,18 | 21,22 | 21,30 | |||
| min срезающая сила, kH | |||||||||
| 3,54 | 3,56 | 3,65 | 3,68 | 3,70 | 3,69 | 3,72 | |||
