Расчет количества скрытого крепежа

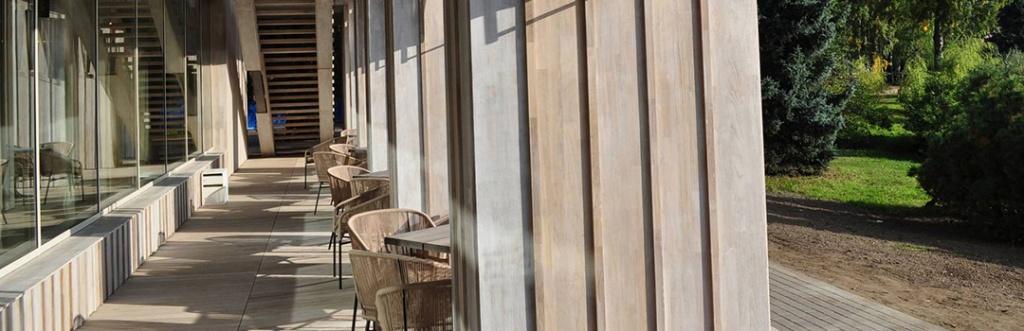

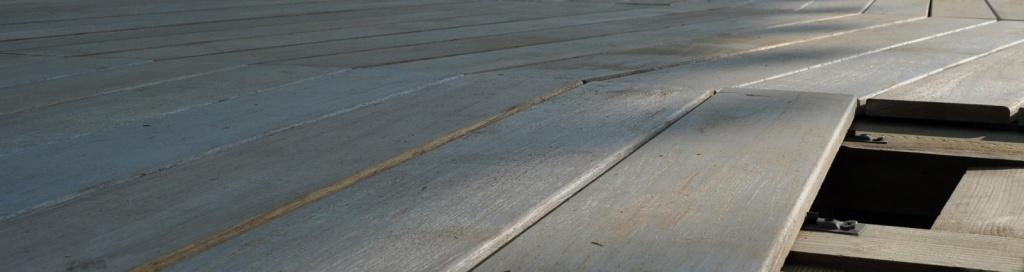

фото пример терассы, установленной скрытым крепежом

Скрытый крепеж появился в 80-ые гг в Штатах. Строители используют как более традиционные способы создания деревянных конструкции, так и этот молодой и эффектный способ для монтажа деревянных настилов и фасадов.
По типу крепежа различают замковые, пазовые, шиповые и комбинированные элементы. Подробное описание Вы можете найти на нашем сайте по ссылке.

Если Вас заинтересовал данный вид крепежа, или Вы уже целенаправленно ищете скрытый, так как его внешний вид Вас однажды поразил, то возникает правомерный вопрос: "Как рассчитать количество крепежа и сопутствующих к ним для моего объекта?"

Приступим к расчетам.

Примем сначала следующие условные обозначения:

a - длина фасада, м
b - высота (ширина) фасада, м
i - расстояние между балками, рекомендуемая величина = 0,5 м
d - расстояние на направляющей между Регулируемых Кронштейнах, рекомендуемая величина = 1 м
z - зазор между досками, м
KK - количество крепежа

Параметры монтажа скрытого крепежа в табличной форме

Скрытый крепеж (тип и наименование)	Расчет количества крепежа КК	Зазор между досками, м	Расчет количества и размер крепления для соединения с направляющей		Расчет количества и размер крепления для соединения с доской
Замковый тип
Змейка-Универсал				шуруп		шуруп
190 УЦС	(a / i + 1) * (b / (d + z))	z = 0,006	КК * 1	4-4,5 * 30	КК * 2	4-4,5 * 16-20
145 УЦБС	(a / i + 1) * (b / (d + z))	z = 0	КК * 1	4-4,5 * 30	КК * 2	4-4,5 * 16-20
Фиксатор ФУЦ	(a / i + 1)		КК * 2	4-4,5 * 30
Змейка - Лодочка
190 ЛЦС	(a / i + 1) * (b / (d + z))	z = 0,006	КК * 1	4-4,5 * 30	КК * 2	4-4,5 * 16-20
190 ЛЦБС	(a / i + 1) * (b / (d + z))	z = 0	КК * 1	4-4,5 * 30	КК * 2	4-4,5 * 16-20
145 ЛБЦС	(a / i + 1) * (b / (d + z))	z = 0	КК * 1	4-4,5 * 30	КК * 2	4-4,5 * 16-20
80 ЛТС	(a / i + 1) * (b / (d + z)) * 2	z = 0,006	КК * 1	4-4,5 * 30	КК * 2	4-4,5 * 16-20
Змейка - Швеллер
190 ШЦС	(a / i + 1) * (b / (d + z))	z = 0,006	КК * 1	4-4,5 * 30	КК * 2	4-4,5 * 16-20
Змейка - Мост
МАБС+С	(a / i + 1) * (b / (d + z))	z = 0,006	КК * 1	4-4,5 * 30	КК * 2	4-4,5 * 16-20
70 МАБС+С	(a / i + 1) * (b / (d + z)) * 2	z = 0,006	КК * 1	4-4,5 * 30	КК * 2	4-4,5 * 16-20
Пазовый тип
Краб КН2	(a / i + 1) * (b / (d + z))	z = 0,006	КК * 2	4-4,5 * 30
Краб КН3	(a / i + 1) * (b / (d + z))	z = 0,004	КК * 1	4-4,5 * 30
Инвитай ИН2	(a / i + 1) * (b / (d + z))	z = 0,006	КК * 1	4-4,5 * 30
Инвитай ИН4	(a / i + 1) * (b / (d + z))	z = 0,006	КК * 2	4-4,5 * 30
Омега-Универсал	(a / i + 1) * (b / (d + z))	z = 0,011	КК * 1	4-4,5 * 30
Омега ОЦАК	(a / i + 1) * (b / (d + z))	z = 0,002	КК * 1	4-4,5 * 30
Шиповый тип
Ключ КТЦ	(a / i + 1) * (b / (d + z))	z = 0,006			КК * 1	4-4,5 * 20-30
Кошка КШЦ	(a / i + 1) * (b / (d + z))	z = 0,006	КК * 1	4-4,5 * 20-30
Комбинированный тип
Дуплекс Д40*40	(a / i + 1) * (b / (d + z)) * 2	z = 0,004 без фрезеровки	КК * 3	4-4,5 * 16-30	КК * 2	4-4,5 * 16-20
Дуплекс Т
Крепеж для лаговых конструкций				анкерный болт / дюбель с шурупом		шуруп
РПО	(a / i + 1) * (b / (d + z))		КК * 1	10 * 100-300	КК * 4	4-4,5 * 30
РК-ДНВФ	(a / i + 1) * (b / (d + z))		КК * 1	10 * 100-300	КК * 4	-4,5 * 30

Пример расчета:

терраса, примыкающая к дому, размером 5м х 3м

используем скрытый крепеж Змейка-Лодочка
190 ЛЦС, ФУЦ

количество крепежа 190 ЛЦС = (5м / 0,5м +1) * (3м / (1м + 1)) = 16,5 шт принимаем 17 шт
количество фиксатора ФУЦ = (5м / 0,5м +1) = 10 шт
количество шурупов 4-4,5*30 = 17 КК * 1 + 10 КК * 2 = 37 шт
количество шурупов 4-4,5*16-20 = 17 КК * 2 = 34 шт
