Рамный анкер, обзор

Металлический рамный анкер используют для сквозного монтажа. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ 3 и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в основании, затем в прикрепляемом материале.

В чем преимущество рамного металлического анкера

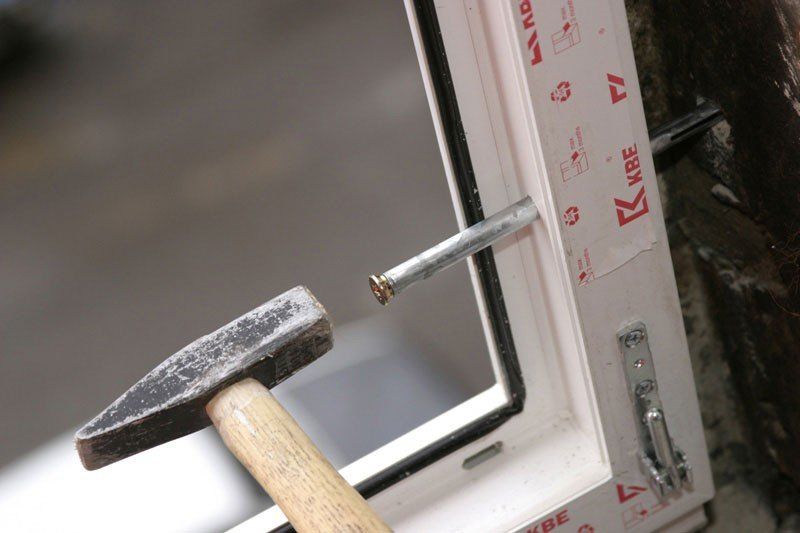

фото пример установки рамного анкера

Статистические данные говорят о том, что только за несколько месяцев потребители в России поглощают более десятка тысяч тонн различных анкерных креплений. Объяснение такой популярности крепления простое - это обширная сфера применения и технические характеристики.
Совсем недавно рассматриваемый метиз использовался для крепления коробок и оконных рам к кирпичной кладке или бетонному перекрытию. Вот почему такое крепление или дюбель получил название рамный. В настоящее время рамный металлический анкер полностью соответствует своим характеристикам. Практически все виды подобных дюбелей сегодня используются для того, чтобы устанавливать не только металлопластиковые окна, но и дверные коробки различной конфигурации из различных материалов.

Рамный анкер является ключевым звеном любой конструкции. Однако такое крепежное соединение используется не только для крепления оконных рам и дверных коробок. Как уже было сказано, анкер обладает значительной универсальностью.

Подобный крепеж вполне подойдет для того, чтобы к любому основанию можно было прикрепить рейки или деревянные брусы. Если вам необходимо настелить пол на сравнительно небольшой площади, то он вполне подойдет при креплении настила на брусья. Анкер на первом этапе фиксируется и расклинивается в основании и только после этого закрепляется в прикрепляемом материале.

ТОП товаров из нашего каталога
Рамный анкер, 8x112
956.67 р.
уп.
в упаковке 100 шт
Рамный анкер, 8x132
1,167.73 р.
уп.
в упаковке 100 шт
Рамный анкер, 10x182
421.51 р.
уп.
в упаковке 20 шт
Рамный анкер, 8x172
1,540.79 р.
уп.
в упаковке 100 шт
Рамный анкер, 10x92
938.30 р.
уп.
в упаковке 100 шт
Рамный анкер, 10x112
1,099.86 р.
уп.
в упаковке 100 шт
Рамный анкер, 10x112
279.43 р.
уп.
в упаковке 20 шт
Рамный анкер, 10x112
34.09 р.
уп.
в упаковке 2 шт
Рамный анкер, 10x152
1,450.88 р.
уп.
в упаковке 100 шт
Рамный анкер, 10x182
1,705.14 р.
уп.
в упаковке 100 шт
Рамный анкер, 8x72
27.27 р.
уп.
в упаковке 2 шт
Рамный анкер, 8x92
30.11 р.
уп.
в упаковке 2 шт

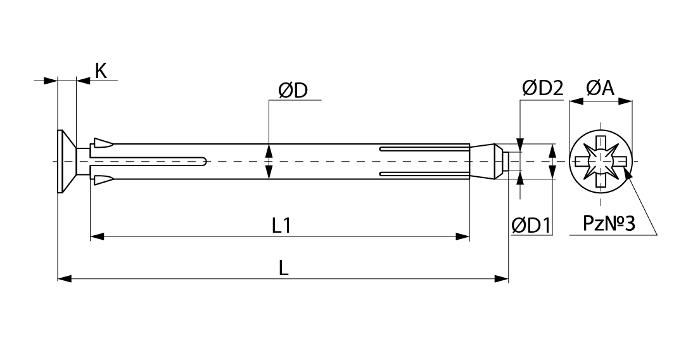

схематический рисунок рамного анкера

Геометрические характеристики и параметры монтажа рамного анкера

Размер, мм 8х72 8х92 8х112 8х132 8х152 8х172
Диаметр втулки анкера D, мм 7,6 - 7,9
Диаметр винта D2, мм М4
Диаметр гайки D1, мм 7,6 - 7,9
Длина винта L, мм 88 108 128 148 168 188
Длина анкера L1, мм 72 92 112 132 152 172
Диаметр головки A, мм 12,85 - 13,20
Высота головки K, мм 3
Do, диаметр отверстия
под анкер
8
T, min глубина отверстия
при сквозном монтаже, мм
90 110 130 150 170 190
H, min глубина анкеровки, мм 30
G, max полезная длина, мм 42 62 82 102 122 142

Размер, мм 10х72 10х92 10х112 10х132 10х152 10х172 10х202
Диаметр втулки анкера D, мм 9,6 - 9,9
Диаметр винта D2, мм М6
Диаметр гайки D1, мм 9,7 - 9,9
Длина винта L, мм 88 108 128 148 168 198 218
Длина анкера L1, мм 72 92 112 132 152 182 202
Диаметр головки A, мм 12,85 - 13,20
Высота головки K, мм 3
Do, диаметр отверстия
под анкер
10
T, min глубина отверстия
при сквозном монтаже, мм
90 110 130 150 170 200 220
H, min глубина анкеровки, мм 30
G, max полезная длина, мм 42 52 82 102 122 152 172
