Гайка DIN 934 шестигранная, обзор

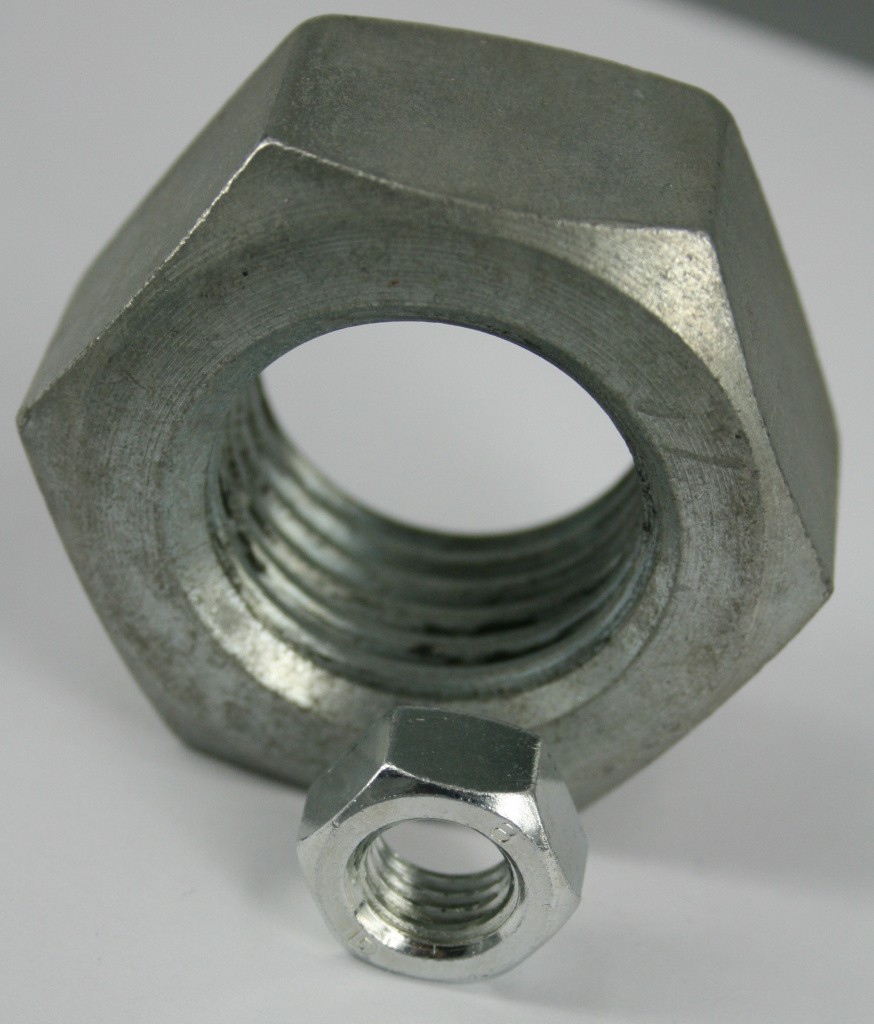

фото гаек дин 934

Гайка и болт — самый классический пример метрического дуэта в строительстве. Они как 0 и 1, ведь именно с помощью гайки фиксируется прикрепляемый элемент, который в свою очередь насаживается на болт. Таким образом, образуется одно из самых прочных соединений — болтовое.

Гайка 934 дин и аналог ГОСТ 5915-70

Самая распространенная гайка имеет шестигранную форму. В немецком реестре стандартизации продукции она числится под DIN934. Так как китайские производители придерживаются данного европейского стандарта, то на отечественном рынке строительного крепежа чаще продают гайки din 934. Шестигранная форма характерна также гайкам, выполненным по ГОСТу 5915-70.

Отличие в размерах незначительное, но есть. В сравнительной таблице ниже видно, что различие заключается в номере ключа для монтажа, в значении шага резьбы, величинах высоты и диаметре описанной окружности металлического изделия, а также в шаге резьбы.

Гайка DIN 934 шестигранная Типоразмер
М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М36 М42 М48 М56 М64 М72
Размер под ключ, мм 5,5 7 8 10 13 17 19 22 24 27 30 32 36 41 46 55 65 75 85 95 105
Высота min
и max, мм
2,15 2,9 3,7 4,7 6,14 7,64 9,64 10,3 12,3 14,3 14,9 16,9 17,7 20,7 22,7 27,4 32,4 36,4 43,4 49,1 56,1
2,4 3,2 4 5 6,5 8 10 11 13 15 16 18 19 22 24 29 34 38 45 51 58
Диаметр описанной
окружности не менее, мм
6,01 7,66 8,79 11,05 14,38 18,9 21,1 24,49 26,75 29,56 32,95 35,03 39,55 45,2 50,85 60,79 72,09 82,6 93,56 104,86 116,16
Шаг резьбы, мм 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6
Гайка ГОСТ 5915-70 Типоразмер
- М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М36 М42 - - - -
Размер под ключ, мм - 7 8 10 13 16 18 21 24 27 30 34 36 41 46 55 65 - - - -
Высота, мм - 3,2 4,7 5,2 6,8 8,4 10,8 12,8 14,8 16,4 18,0 19,8 21,5 23,6 25,6 31,0 34,0 - - - -
Диаметр описанной
окружности не менее, мм
- 7,5 8,6 10,6 14,2 17,6 19,9 22,8 26,2 29,6 33,0 37,3 39,6 45,2 50,9 60,8 71,3 - - - -
Шаг резьбы крупный
и мелкий
- 0,7 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 - - - -
- - - - 1 1,25 1,5 2 3 - - - -

Шаг резьбы гайки должен совпадать с шагом резьбы сопрягаемого болта. Гайки шестигранные, изготовленные по стандарту ГОСТ, имеют крупный и мелкий шаг, причем крупный совпадает с принятым шагом гайки китайского изготовления по DIN 934. Покупая отечественную шестигранную гайку, важно обращать на данную характеристику.

ТОП товаров из нашего каталога
Гайка DIN 934 к.п.6, М8
1,412.85 р.
уп.
в упаковке 15 кг
Гайка DIN 934 к.п.6, М12
2,428.93 р.
уп.
в упаковке 980 шт
Гайка DIN 934 к.п.6, М20
2,248.78 р.
уп.
в упаковке 255 шт
Гайка DIN 934 к.п.6, М6
420.63 р.
уп.
в упаковке 1000 шт
Гайка DIN 934 к.п.6, М8
430.73 р.
уп.
в упаковке 480 шт
Гайка DIN 934 к.п.6, М12
421.42 р.
уп.
в упаковке 145 шт
Гайка DIN 934 к.п.8, М12
100.75 р.
уп.
в упаковке 20 шт
Гайка DIN 934 к.п.8, М8
58.30 р.
уп.
в упаковке 36 шт
Гайка DIN 934 к.п.6, М3
964.74 р.
уп.
в упаковке 6200 шт
Гайка DIN 934 к.п.6, М5
635.68 р.
уп.
в упаковке 2000 шт
Гайка DIN 934 к.п.6, М12
111.48 р.
уп.
в упаковке 35 шт
Гайка DIN 934 к.п.6, М8
12.72 р.
уп.
в упаковке 10 шт

Дефекты поверхности шестигранных гаек

Существуют допустимые дефекты поверхности гаек, которые регламентируются отечественным стандартом ГОСТ 1759.3-83. Изделия, изготовленные по ГОСТу 5915 или DIN 934, следует проверять визуально на наличие, а лучше отсутствие дефектов поверхности. Требования, изложенные ниже, распространяются на гайки и других форм.

Виды дефектов поверхности шестигранных гаек, места из возникновения и условия допуска к эксплуатации

Вид дефекта Эскиз дефекта на гайке Этап изготовления Места
распространения
Условия допуска пункт в ГОСТе

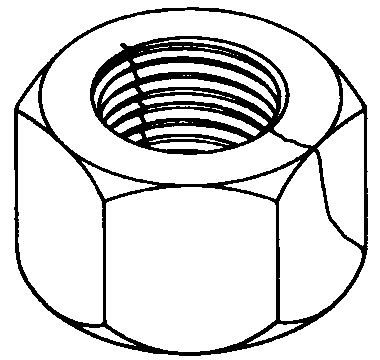

Трещины напряжения трещины напряжений гайки шестигранной в процессе
термической обработки
произвольно
по всей поверхности
не допускаются трещины
любых размеров
п.2.1

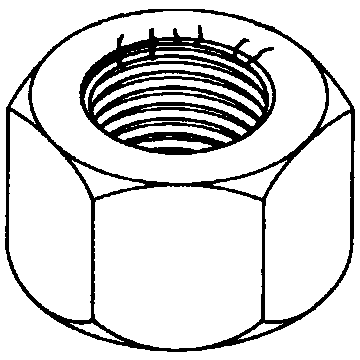

Штамповочные трещины штамповочные трещины гайки шестигранной в процессе
отрезки изделия
на опорных поверхностях
гаек
допускаются не более двух трещин
на каждой опорной поверхности
(не более 0,5 Р, где Р- шаг резьбы;
ширина не более 0,3 мм)
переход трещины в резьбу допускается
не более чем на один виток
п. 2.2
Трещины сдвига трещины сдвига гайки шестигранной в процессе штамповки на боковых поверхностях
гаек
не должны распространяться на опорную
поверхность гайки ширина не должна превышать
0,2*S. где S - размер под ключ,
глубина не должна превышать 0,04d,
где d - номинальный диаметр резьбы
п. 2.3
Трещины от раскатанных
пузырей
трещины от раскатанных пузырей на гайке шестигранной на боковых и опорных
поверхностях
Рванины - открытые разрывы
в металле
открытые рванины на гайке в местах особо
подверженных деформации

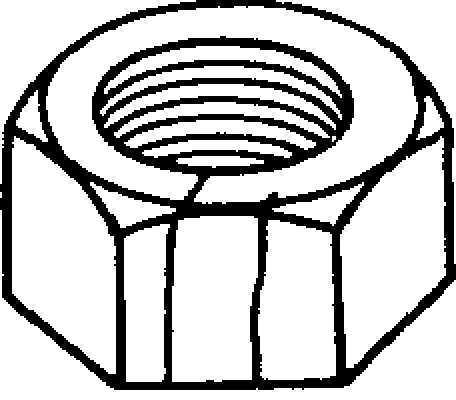

Трещины от рисок
трещины от рисок на гайке шестигранной в процессе изготовления
заготовок
на поверхностях
под ключ
допускаются трещины
шириной не более 0,013d для гаек
номинальным диаметром до 36 мм;
не более 0,02d - свыше 36 мм
п. 2.4
Складки трещины складки на гайке шестигрнной вследствие запрессовки
заусенцев
на опорной поверхности и
в местах перехода к резьбе
и боковой поверхности
не допускаются одновременно
на обеих поверхностях
шестигранной гайки
п. 2.5

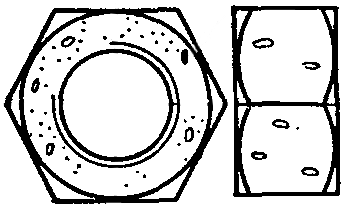

Рябизна - неглубокие выемки трещины рябизна на гайке шестигранной в процессе штамповки по всей поверхности не должна превышать для гаек
с номинальным диаметром d до 14 мм
глубину 0,25 мм и до 5% площади
повреждения от опорной поверхности;
d М14 - М24 - глубина 0,017d и до 7%;
d свыше М24 - глубина 0,02d и до 10%.
п. 2.6
Следы от инструмента трещины от инструмента на гайке шестигранной вследствие движения
обрабатывающего инструмента
по всей поверхности допуск характеризуется степенью
шероховатости: на опорной поверхности
для класса точности А - 6,3 мкм;
класса В - 12,5 мкм;
класса С - не регламентируется;
боковая поверхность профиля резьбы
для всех классов точности - 12,5 мкм;
поверхность под ключ класса А - 25 мкм,
класса В и С - не регламентируются.
п. 2.7
Рванины или выкрашивания трещины складки на гайке шестигранной в процессе нарезки
или накатки резьбы
профиль резьбы не допускаются, если дефекты
препятствуют ввинчиванию проходного
резьбового калибра и их длина
превышает половину витка
п. 2.8
Заусенцы, острые гребни
и выступы

Маркировка DIN 934 гайки шестигранной

Данный аспект регламентируется отечественным стандартом ГОСТ 1759.0-87 (пункт 2.4.4). Гайка DIN 934 также имеет требуемую маркировку, которую можно найти на одной из торцевой поверхности у гаек диаметром d, начиная с 6 мм. Углубленные знаки отображают клеймо изготовителя и знак класса прочности.

Если вращение конструкции требуется в определенную сторону, то применяют крепежные изделия с левой резьбой. В таком случае метизы маркируются знаком левой резьбы, который наносят на торцевую поверхность гайки, или в виде надрезов на ребрах шестигранной гайки.

Класс прочности гайки 934 дин

При обозначении класса прочности гайки указывается одна цифра, соответствующая наибольшему классу прочности болтов, с которым используется шестигранный метиз.

Если для определения класса прочности болта необходимы значения предела прочности материала (н/мм2) и величина предела текучести материала к предыдущему показателю (%), то для гайки актуальна прочность материала на растяжение.

Следствием превышения предела прочности является разрушение болтового соединения, причем для гайки оно выражается в срыве резьбы. Разрушение в гайке обнаружить сложнее, чем на болте, поэтому в соединениях могут участвовать частично деструктивные крепежные изделия.

Таблица соответствия классов прочности пары «гайка-болт»

Класс
прочности
гайки
Сопрягаемые болты
Класс прочности Диаметр резьбы
4 3.6; 4.6; 4.8 >M16
5 3.6; 4.6; 4.8 ≤M16
5.6; 5.8 ≤M48
6 6.8 ≤M48
8 8.8 ≤M48
9 8.8 >M16 ≤M48
9.8 ≤M16
10 10.9 ≤M48
12 12.9 ≤M48

Гайки низких классов прочности можно заменить на аналоги больших классов прочности.

Пример как читается обозначение класса прочности гайки шестигранной. DIN 934 М10 класс прочности 6 имеет минимальный предел прочности, равный 600 Н/мм2.

Для гаек, изготовленных из нержавеющих сталей, класс прочности и предельные значения имеют иные обозначения.

Например, гайка M6 DIN934 А2 может быть трех классов: -50, -70, -80, соответствующие 500, 700, 800 Н/мм2.

Материалы для изготовления шестигранных гаек DIN 934 и их аналогов

Диапазон применения материалов для изготовления гаек очень широк и соответствует последующим требованиям по применению и эксплуатации.

Гайки производят из углеродистых, нержавеющих, легированных сталей, а также цветных металлов и сплавов. Химические составы сталей для гаек класса прочности 4, 5, 6 и класса прочности 8, 9 отличаются друг от друга. Предельные значения содержания углерода С и марганца Mn выше в высокопрочных изделиях; доля примеси фосфора P и серы S, напротив, ниже в изделиях высших классов прочности.

Применение гайки DIN 934

Шестигранная гайка используется буквально во всех областях деятельности человека:

  • бытовые примеры
  • строительство
  • инженерные конструкции
  • сантехнические системы
  • фасадные сооружения
  • металлоконструкции
  • трубопроводы (водоканальные, газовые)
  • опоры ЛЭП и нефтеналивных строений
  • мачтовые конструкции
  • опоры освещения
  • фундаментные сооружения
  • судостроение
  • приборостроение
  • электротехника.

Наибольший объем потребления приходится на следующие типоразмеры: гайка М6 DIN 934 и гайка М10 DIN 934.

Навесы, карнизы, многочисленные фасадные вывески, ... — гайки шестигранные используются везде! Частные лица покупают гайки дин 934 для бытовых нужд, ведь небольшие гайки М6 встречаются даже мебельных конструкциях. Базы снабжения имеют складские запасы по данным позициям, так как они наиболее востребованы. Проекты ответственного и промышленного масштаба предусматривают различные виды и типоразмеры гаек; в остальных случаях используют М6, М10, М12.

Еще несколько примеров. М10 используются в инженерных системах, клеммных соединениях, в электрощитках, системах заземления; сборка средних металлоконструкций (заборы, перила, лестничные сооружения) также не обходится без гайки DIN 934 M10. Каждый пролет ограждения тротуара от проезжей части, которое тянется вдоль многокилометровых дорог, устанавливается на шпильку DIN 975 и две пары гайка-болт. Номинальные диаметры метизов свыше 20 мм (например, гайка М20 DIN 934, гайка М30 DIN 934) актуальны для инженерных систем супермаркетов, промышленных помещений, создания металлических ферм стадионов и многих других конструкций.
