Дюбель фасадный, обзор
Универсальный фасадный дюбель с шурупом предназначен для сквозного монтажа в твердые (бетон, кирпич) и мягкие (газобетон, керамзитобетон, пустотелый кирпич) строительные материалы.
Материал: нейлон

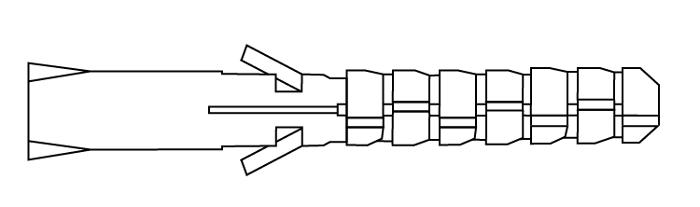

Фасадный дюбель комплектуется шурупом, который имеет шестигранную головку, изготовляется из стали с применением оцинкованного гальванического покрытия. Фасадный дюбель данного вида обладает двумя распорными частями и удлиненным телом, что позволяет надежно фиксировать тяжелые элементы, такие как рамы, деревянные конструкции и планки.
Такое крепление монтируется сквозным методом: сначала нужно просверлить отверстие, очистить его от мусора, пропустить дюбель через устанавливаемую деталь, вставить в отверстие и вкрутить до упора шестигранный шуруп. Если фасадный рамный дюбель монтируется в пористую поверхность, то просверленное отверстие должно быть чуть меньше диаметра шурупа.
Технические характеристики дюбеля фасадного
| Типоразмер |
max толщина закрепле- ния, мм |
Диаметр сверления, мм |
min глубина закрепле- ния, шт |
Min выдергивающая сила, кН | |||
| бетон В25 | полн. кирпич | пуст. кирпич | газобетон | ||||
| 8/100 | 30 | 8 | 70 | 3,99 | 2,63 | 2,39 | 2,22 |
| 10/80 | 30 | 10 | 50 | 4,01 | 2,63 | 2,39 | 2,22 |
| 10/100 | 30 | 10 | 70 | 4,01 | 2,65 | 2,41 | 2,24 |
| 10/120 | 50 | 10 | 70 | 4,11 | 2,68 | 2,42 | 2,24 |
| 10/140 | 70 | 10 | 70 | 4,22 | 2,7 | 2,43 | 2,21 |
| 10/160 | 90 | 10 | 70 | 4,25 | 2,71 | 2,47 | 2,22 |
| 10/200 | 130 | 10 | 70 | 4,29 | 2,73 | 2,51 | 2,26 |
