Дюбель для термоизоляции, обзор

Дюбели для крепления изоляционных материалов с гвоздем предназначены для крепления теплоизоляционных материалов. Особенно хороши для материалов с минеральным наполнителем в бетоне, природном камне, кирпиче, газобетоне.

Материал пластикового гвоздя: нейлон
Материал металлического гвоздя: углеродистая сталь

Конструкционные особенности конструкции дюбеля для теплоизоляции

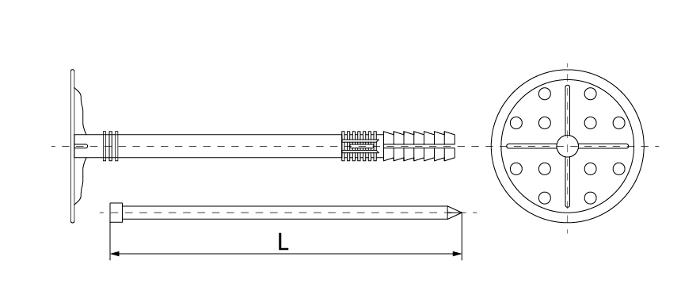

чертеж дюбеля для термоизоляции

Дюбель для крепления изоляционных материалов с гвоздем имеет двухсекционную зону расклинивания и широкую прижимную пластиковую шайбу диаметром 60 мм.

  • благодаря насечкам и шипам на стержне улучшены характеристики на вырыв и срез
  • зубцы дюбеля с обратной направленностью позволяют прочно закрепить крепеж в полнотелых материалах
  • специальные отверстия в стержне снижают хрупкость изделия и повышают степень расклинивания при монтаже
  • наличие ребер жесткости в месте присоединения шляпки к пластиковому стержню обеспечивает жесткость крепежу
  • широкая шляпка обеспечивает плотное и надежное крепление за счет большего охвата площади изоляциооных материалов

Все перечисленные характеристики конструкции дюбеля обеспечивают легкий монтаж и надежное крепление термоизоляционного материала к несущему основанию. Фиксация дюбеля в стене производится путем забивания пластикового или металлического распорного гвоздя.

ТОП товаров из нашего каталога

Разновидности дюбеля для теплоизоляции и их области применения

  • пластиковый гвоздь предназначен для крепления легких теплоизоляционных материалов толщиной до 150 мм
  • горячее цинкование металлического гвоздя (не менне 12 мкм) увеличивает защиту от коррозии
  • металлический гвоздь предназначен для крепления всех типов теплоизоляционных материалов толщиной до 240 мм
  • металлический гвоздь с термоголовкой предназначен для крепления теплоизлояции в системах "мокрых" фасадов
  • стеклопластиковый гвоздь исключает коррозию соединения и образования "мостиков холода"
  • стеклопластиковый гвоздь имеет прочностные характеристики металлического гвоздя на разрыв и изгиб

Как определить длину дюбеля для теплоизоляции?

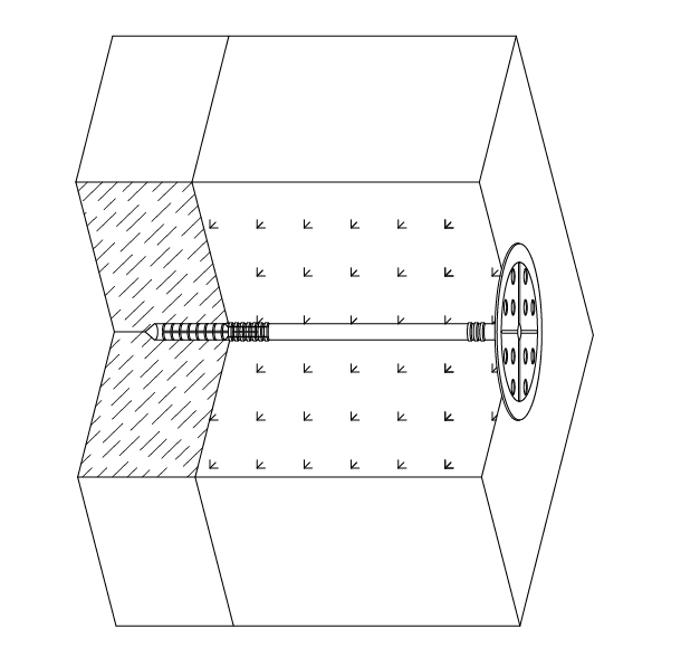

схема установки дюбеля для термоизоляции в разрезе

Длина дюбеля должна быть достаточной, чтобы преодолеть толщину всех прикрепляемых материалов и надежно закрепиться в несущем основании.
В расчетах необходимо учитывать следующие составляющие:

  • + утеплитель
  • + клеевой состав, если величина сравнительно ощутима
  • + условие: дюбель должен входить в стену на глубину от 50 мм

Длина дюбеля определяется формулой:
L = H + I + K +W,
где L – необходимая итоговая длина дюбеля;
H – толщина теплоизоляционного слоя;
K – толщина старой штукатурки или клеевого состава, на который крепится утеплитель;
I – крепление дюбеля в бетонное/кирпичное/деревянное основание стены (не менее ) 50 мм;
W – запас на кривизну стены.

Для примера, если Вы используете пенопласт толщиной 50 мм и тонкий слой клея (5-10 мм), достаточно дюбеля длиной 110 мм при условии, что стена ровная и не имеет кривизны.
При перекосе стены в 50 мм, необходимо учесть в расчетах: при таком раскладе понадобится дюбель 160 мм или больше.
Если же слой теплоизоляции более объемный и равен, например, 100 мм, следует использовать длину стержня в 210 мм.

Технические характеристики дюбелей для теплоизоляции

Ниже приведены основные размеры и характеристики, необходимые при установки дюбелей для теплоизоляции

Дюбель с пластмассовым гвоздем

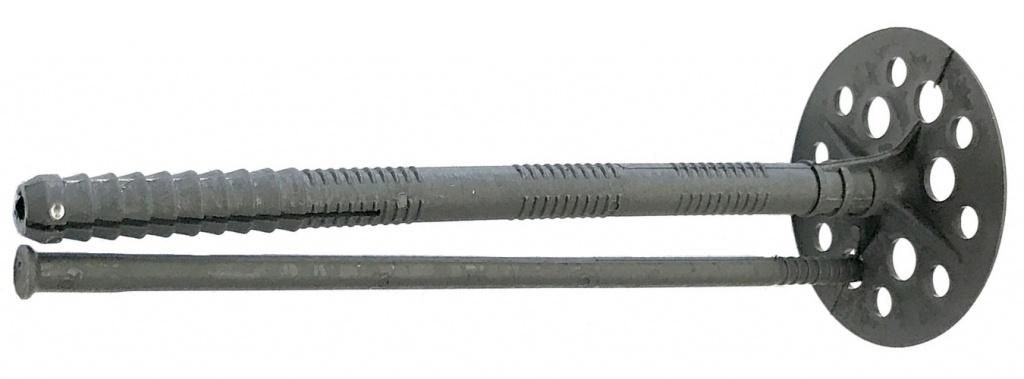

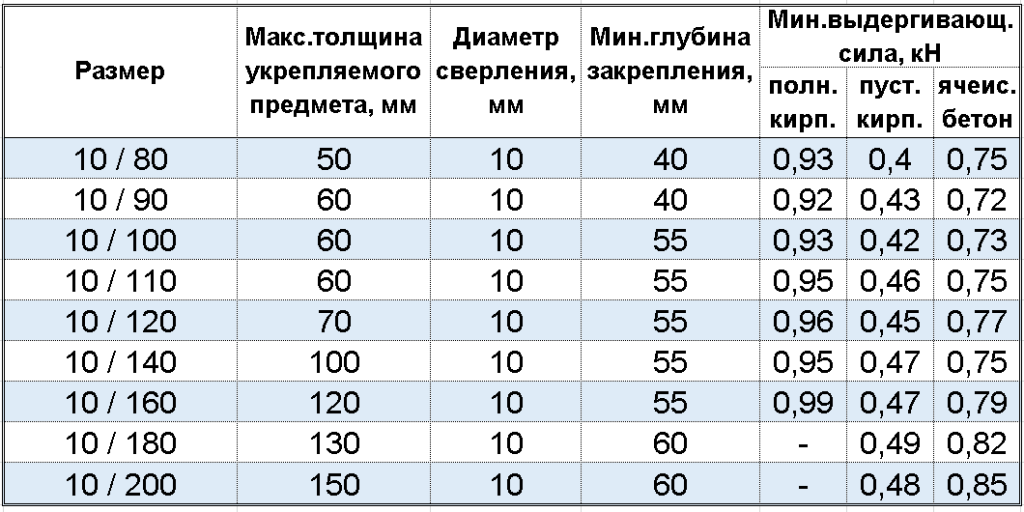

технические характеристики дюбеля с пластмассовым гвоздем для теплоизволяциифото дюбеля с пластмассовым гвоздем

Дюбель с металлическим гвоздем

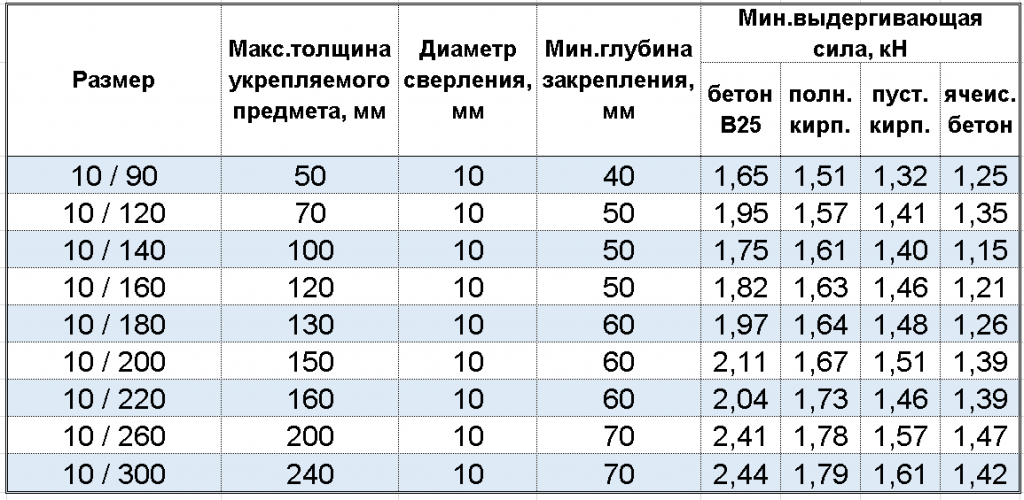

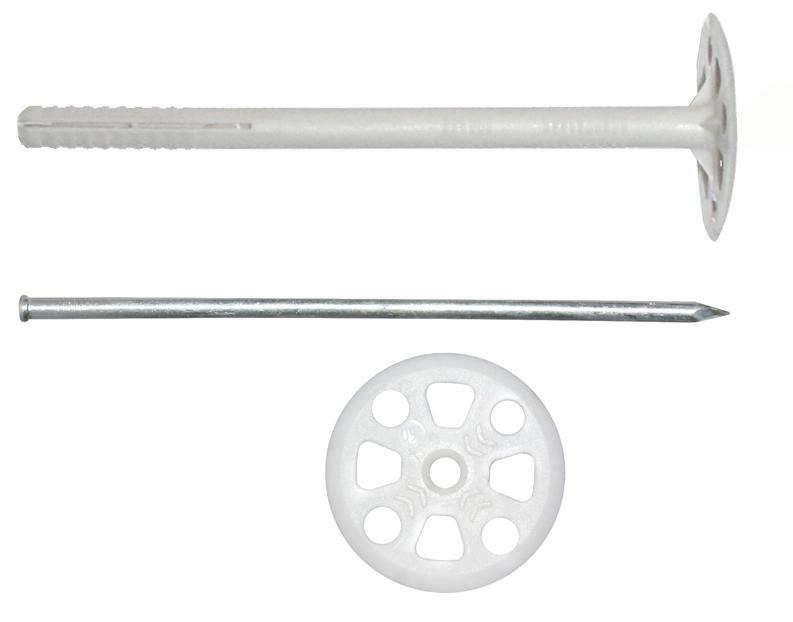

технические характеристики дюбеля с металлическим гвоздем для теплоизволяции фото дюбеля с металлическим гвоздем для теплоизволяции

Дюбель с металлическим гвоздем и термоголовкой

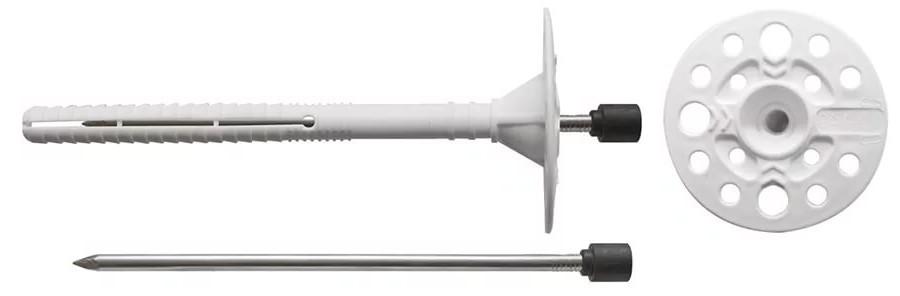

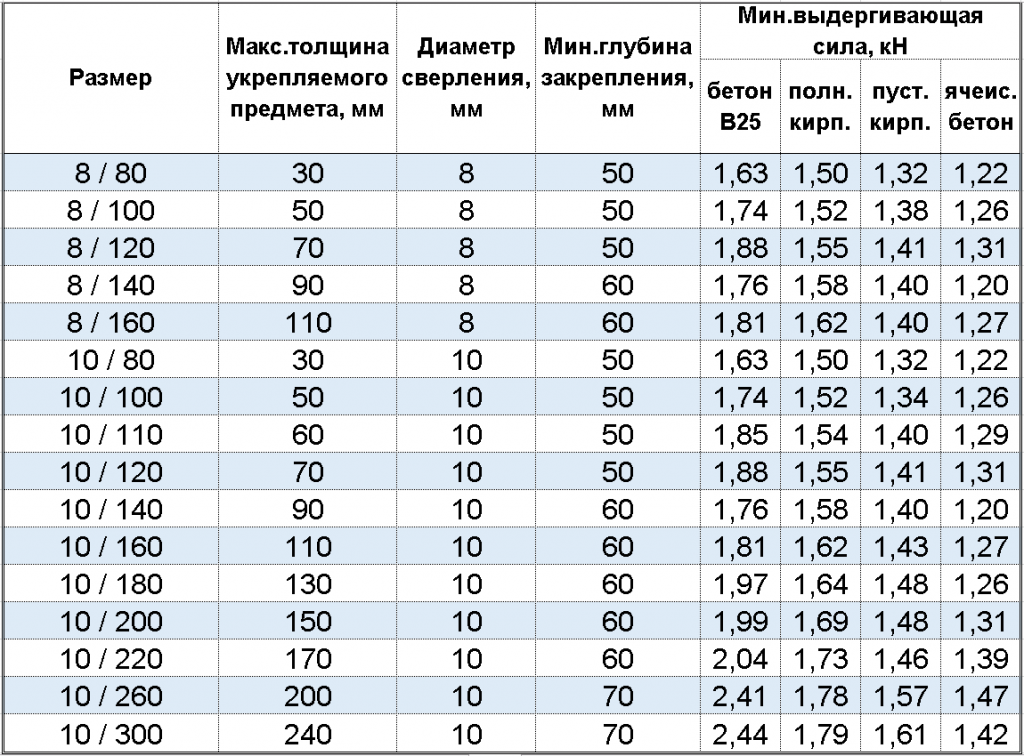

технические характеристики дюбеля с металлическим гвоздем и термоголовкой для теплоизволяции фото дюбеля с металлическим гвоздем и термоголовкой для теплоизволяции
