Дюбель для пустотелых конструкций, обзор

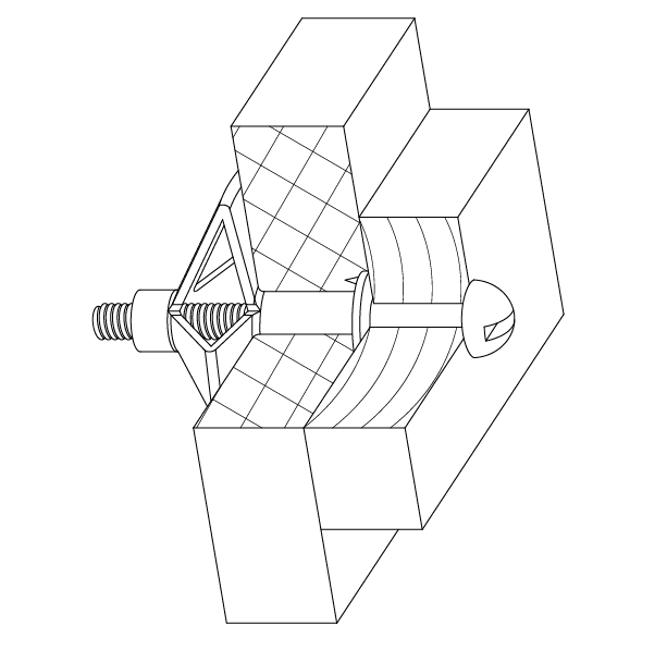

пример установки металлического дюбеля для пустотелых конструкций

Металлический дюбель для пустотелых конструкций применяется для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью: гипсокартонным плитам, древесностружечным плитам или пустотелым материалам с небольшим размером пустот.

Материал: углеродистая сталь
Покрытие: белый цинк
Резьба винта: метрическая
Шлиц: комбинированный

Свойства металлического дюбеля для пустотелых конструкций

  • Дюбель представляет собой многосекционный крепеж с предварительно вмонтированным винтом с метрической резьбой.
  • Отличается легким монтажом, который осуществляется с помощью отвертки или специальных монтировочных клещей.
  • Раскрывающиеся упорные крылья обеспечивают большую площадь упора и способствуют достижению оптимальных усилий при извлечении.
  • Винт в изделии может быть вывернут и использован вторично без уменьшения несущей способности крепления дюбеля к плите.
  • Дюбель комплектуется винтом с метрической резьбой, заканчивающийся головкой с крестообразным шлицем или крюком / полукольцом / кольцом.
ТОП товаров из нашего каталога
Дюбель MOLLY, М4x32
93.28 р.
уп.
в упаковке 10 шт
Дюбель MOLLY, М5x52
773.28 р.
уп.
в упаковке 50 шт
Дюбель MOLLY, М6x52
945.46 р.
уп.
в упаковке 50 шт
Дюбель MOLLY, М6x65
1,105.95 р.
уп.
в упаковке 50 шт
Дюбель MOLLY, М4x20
65.02 р.
уп.
в упаковке 10 шт
Дюбель MOLLY, М5x37
146.83 р.
уп.
в упаковке 10 шт
Дюбель MOLLY, М5x52
105.19 р.
уп.
в упаковке 6 шт
Дюбель MOLLY, М5x65
116.05 р.
уп.
в упаковке 6 шт
Дюбель MOLLY, М6x52
128.60 р.
уп.
в упаковке 6 шт
Дюбель MOLLY, М8x80
254.44 р.
уп.
в упаковке 6 шт
Дюбель MOLLY, М6x37
109.87 р.
уп.
в упаковке 6 шт
Дюбель MOLLY, М6x65
148.58 р.
уп.
в упаковке 6 шт

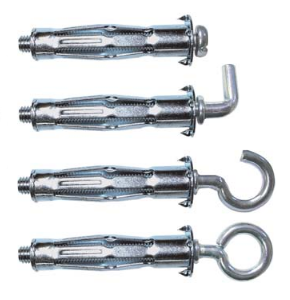

фото разнообразие дюбелей моллиПримеры применения дюбеля для пустотелых конструкций в быту

Прикреплять к пустотелым основаниям тяжелые конструкции априори нельзя, поэтому металлический дюбель применяется для фиксации картин, люстр, плинтусов, полок, ключниц, легких стенных и подвесных шкафов, полотенцедержателей, карнизов для штор.

Особенности монтажа дюбеля для пустотелых конструкций

Монтаж осуществляется двумя способами: с помощью специальных клещей или отвертки. Во втором случае, при необходимости винт может быть извлечен из дюбеля и использован повторно.
При монтаже дюбеля к листовым материалам, необходимо обратить внимание на соответствие нераспорной зоны толщине листового материала.
Дюбель состоит из металлической цанги, включающей распорную и нераспорную зону, а также винта с метрической резьбой и крюком (кольцом, полукольцом). Цанга снабжена фиксирующими шипами, предотвращающими проворачивание дюбеля при монтаже.

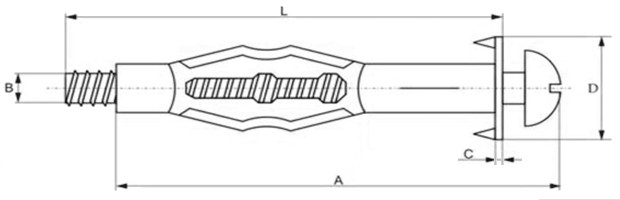

схема металлического дюбеля с вынесенными размерами

Технические характеристики дюбеля для пустотелых конструкций:

Типоразмер
4х32 (12) 4х38 (16) 4х46 (23) 4х60 (38) 5х52 (16)
4S 4MS 4L 4xL 5S
Диаметр отверстия под дюбель, мм 8 8 8 8 12
Длина винта L, мм 40 45 52 65 58
Длина дюбеля A, мм 32 38 46 60 52
Метрическая резьба B M4 M4 M4 M4 M5
Толщина шайбы С, мм 0,75 0,75 0,75 0,75 0,85
Диаметр шайбы D, мм 13,5 13,5 13,5 13,5 16
Толщина скрепляемого материала, мм 5-12 3-20 18-24 32-38 7-21
Допустимая нагрузка на выдергивание, кгс 70 70 70 70 80
Типоразмер 5х65 (27) 5х80 (45) 6х52 (16) 6х65 (27) 6х80 (45)
5L 5xL 6S 6L 6XL
Диаметр отверстия под дюбель, мм 12 12 12 13 13
Длина винта L, мм 75 85 60 70 85
Длина дюбеля A, мм 65 80 52 65 80
Метрическая резьба B M5 M5 M6 M6 M6
Толщина шайбы С, мм 0.85 0.85 1,10 1,10 1,10
Диаметр шайбы D, мм 16 16 17,5 17,5 17,5
Толщина скрепляемого материала, мм 18-30 24-36 10-21 18-34 38-50
Допустимая нагрузка на выдергивание, кгс 80 80 80 90 90
