Болт с шестигранной головкой DIN 933

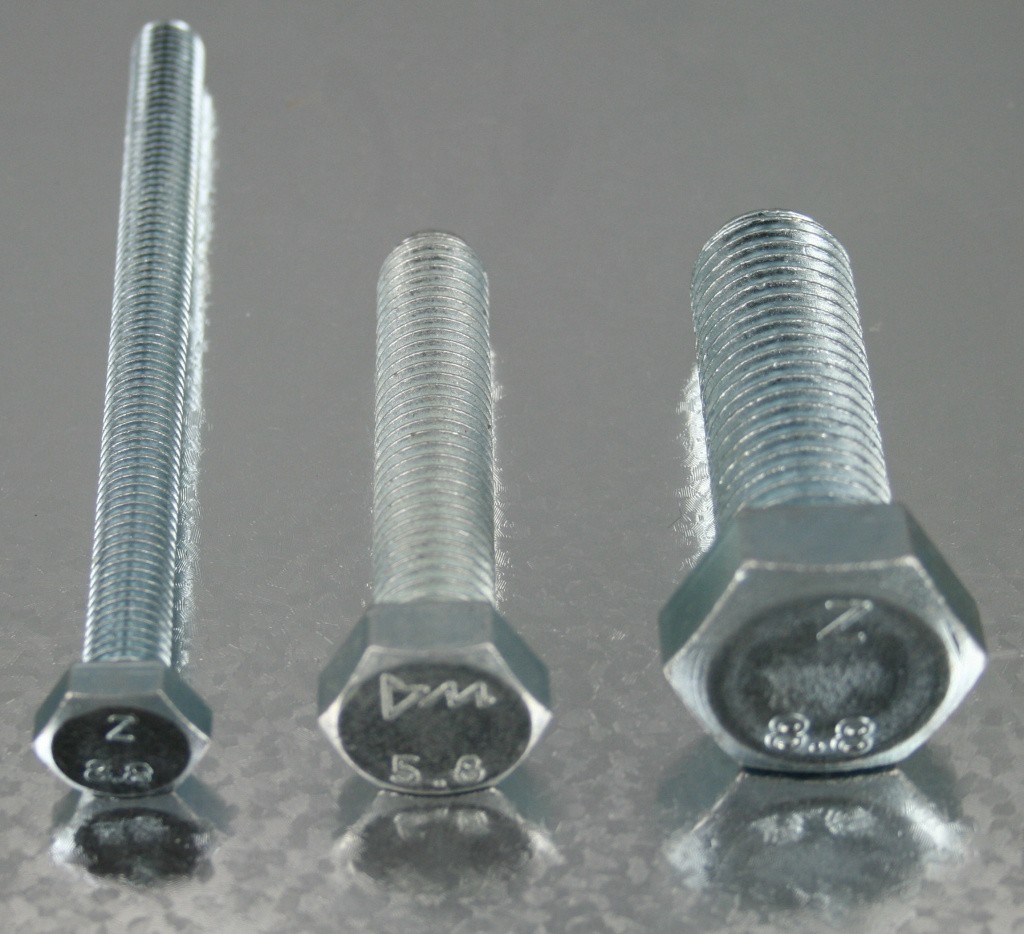

фото болтов дин 933

Болт с шестигранной головкой DIN 933 или просто болт шестигранник — самый используемый болт в строительстве и обязательный в ассортименте магазинов по продаже крепления. Его классическую форму все знают с детства: длинный стержень с резьбой и высокая головка с шестью гранями.

Аналоги 933 DIN

Прямые аналоги 933 дин — болт, выполненный по российскому стандарту ГОСТ 7805-70 или 7798-70, а также болт DIN 931.

На то они и аналоги, что являются неполной копией друг друга. Ниже приведены конструктивные различия:

Неполная резьба DIN 931
ГОСТ 7798-70 Незначительные
отличия в размерах головки
для некоторых типоразмеров

ГОСТ 7805-70

Таблица по подбору ключа при установке болта DIN 933

Стандарт М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М36 М42 М48
DIN 933 5,5 7 8 10 13 17 19 22 24 27 30 32 36 41 46 55 65 75
ГОСТ 7805-70 5,5 7 8 10 13 16 18 21 24 27 30 34 36 41 46 55 65 75

Класс точности при изготовлении болта DIN 933

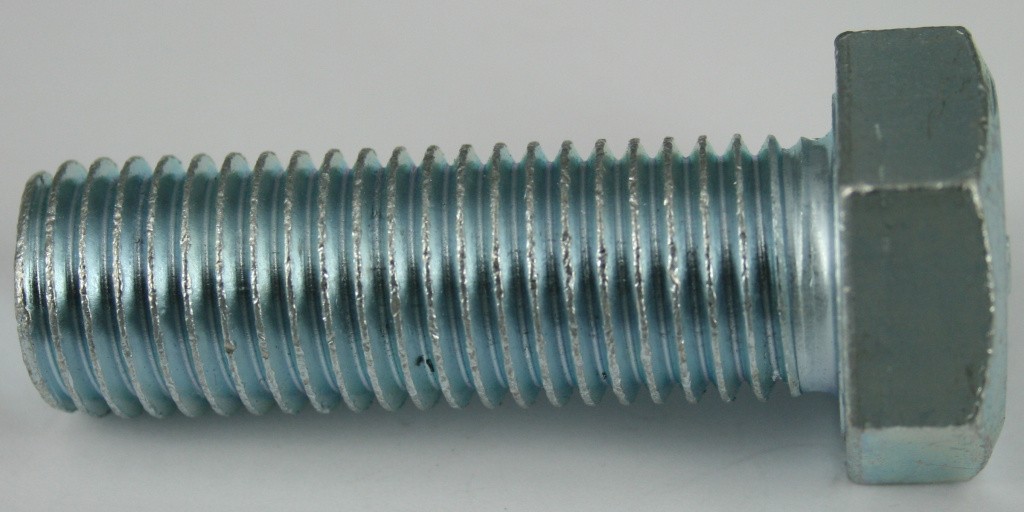

фото болта дин 933 цинк

Различают болты, класс точности которого обозначают литерами А, В, С. Болт в исполнении класса точности А является наиболее соответствующий заданным стандартам. Этот фактор сказывается на диаметре отверстия, куда устанавливается крепеж.

Класс точности А требует высокого исполнения отверстия под болт. Допустимая погрешность составляет 0,25-0,3 мм. То есть при фиксации конструкции болтом М8 DIN 933 необходимо отверстие диаметром 8,25-8,3 мм. Класс В подразумевает погрешность 1,0-1,5 мм; класс С — 2,0-3,0.

Соединение с болтом исполнения класса точности А будет малодеформативно; класса В — более деформативно нежели класса А. Соединение с болтами исполнения класса точности С выполняется быстро с некоторыми несовпадениями стенок соединяемых креплений. При отсутствии значительных нагрузок на узел эти допуски приемлемы. Расчетов перед установкой таких болтов не требуется.

Помимо прочего класс точности сказывается на подборе рожкового ключа при монтаже. Так, например, при установке на болт М8 DIN 933 исполнения класса точности В подбирают рожковый ключ №13, а на тот же болт класса С, возможно, уже лучше применить ключ №12 или накидной №13. Это происходит от того, что грани головки могут быть чуть меньше. В результате рожковый ключ №13 будет слетать при монтаже.

На практике болт DIN 933 исполняют в классе В и С. Высокоточные изделия выполняются в классах А и В по ГОСТам 7805 и 7798

ТОП товаров из нашего каталога
Болт DIN933, М10x50
3,162.79 р.
уп.
в упаковке 417 шт
Болт DIN933, М12x70
3,657.23 р.
уп.
в упаковке 226 шт
Болт DIN933, М6x30
629.10 р.
уп.
в упаковке 298 шт
Болт DIN 933, М8х10
19.62 р.
уп.
в упаковке 9 шт
Болт DIN933, М6x100
4,215.38 р.
уп.
в упаковке 770 шт
Болт DIN933, М6x60
523.08 р.
уп.
в упаковке 150 шт
Болт DIN933, М8x120
556.40 р.
уп.
в упаковке 50 шт
Болт DIN933, М10x120
19.96 р.
уп.
в упаковке 1 шт
Болт DIN933, М8x30
211.82 р.
уп.
в упаковке 50 шт
Болт DIN933, М6x100
14.72 р.
уп.
в упаковке 2 шт
Болт DIN 933, М6х10
670.77 р.
уп.
в упаковке 500 шт
Болт DIN 933, М10х60
172.48 р.
уп.
в упаковке 16 шт

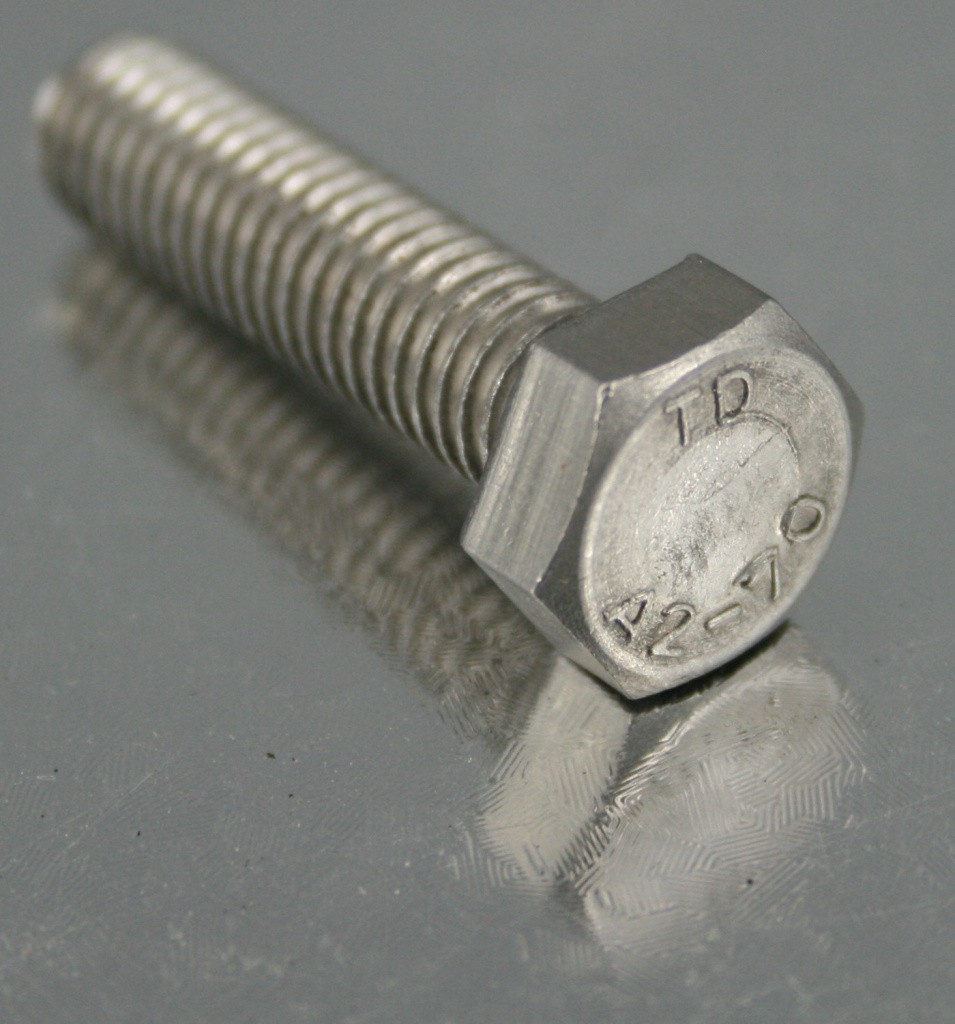

фото болта дин 933 нержавейка

Болт с полной резьбой DIN 933 или с неполной DIN 931?

Болт DIN 933 с полной резьбой применяется в легких конструкциях либо, где действует нагрузка, направленная вдоль стержня крепежа. В противном случае статическая нагрузка тяжелой конструкции расплющит резьбу, а динамическая сделает со временем строительный узел непрочным.

Полная резьба болта позволяет применять его при различных размерах скрепляемых элементов. Главное, чтобы хватило длины самого болта, а гайку можно всегда накрутить!

Материалы, которые возможно скрепить 933 DIN

Болтовое соединение является очень надежным, что особенно важно при скреплении металлических конструкций. На практике 90% случаев использования болтового соединения приходится на металлические элементы, около 8% - деревянные и 2% из прочих материалов.

Болтовое соединение

Болтовое соединение — это узел, где наружная метрическая резьба одного элемента вкручивается во внутреннюю резьбу с тем же метрическим шагом. Таким образом, болт DIN 933 (с наружной метрической резьбой) устанавливается в одну конструкцию и фиксирует другую за счет плотно насаженной гайки DIN 934 (с внутренней метрической резьбой). В соединении участвует и шайба DIN 125, которая позволяет распределять нагрузку.

В зависимости от особенностей крепления комбинацию болтового соединения могут сформировать

Болт DIN 933 Шайба DIN 125 Гайка DIN 934
Шайба DIN 127 пружинная Гайка DIN 985 самоконтрящаяся
Шайба DIN 9021 увеличенная Гайка DIN 6923 с фланцем

Установка болта шестигранника

Болт дин 933 применяется повсеместно и в огромных объемах. Время на его установку в промышленных масштабах сводится к секундам, т.к. выполняется с помощью торцевых головок на электроинструменте.

В бытовых условиях также используют ручной инструмент — ключи гаечные, накидные, трещотки с торцевыми головками.

Усилия при ручном монтаже зачастую достаточно, чтобы надежно зафиксировать соединение.

Применение в зависимости от покрытия и материалов изготовления болтов дин 933

металлоконструкция на болтах_Лахта-центр

Болты изготовляют в основном из стали марки 20 и 35, как и многие другие металлические крепежные изделия.

Болт оцинкованный DIN 933 имеет широкое применение так как имеет достаточный антикоррозионный защитный слой. В условиях повышенной влажности или при особых условиях эксплуатации следует применять соответствующий крепеж.

Болты с гальваническим покрытием
Высокопрочные болты мосто- и метростроение, дорожные конструкции, высотное строительство
Нержавеющие болты А2: прибрежные сооружения;
А4: кислотосодержащие среды (пищевая отрасль, медицинские объекты)
Болты с гальваническим покрытием кадмийболт с гальваническим покрытием кадмий при повышенной влажности «море, река»
латунь болт с гальваническим покрытием латунисантехнические, электротехнические конструкции;
требования по декоративным качествам
хром болт с гальваническим покрытием хромомтребования по декоративным качествам
медь болт с гальваническим покрытием медьюлюбые нагревательные устройства (баки, котлы)
Болты с горячим цинкованием при внутренних и наружных строительных работах
Болты с термодиффузионным цинковым покрытием эксплуатация промышленных объектов

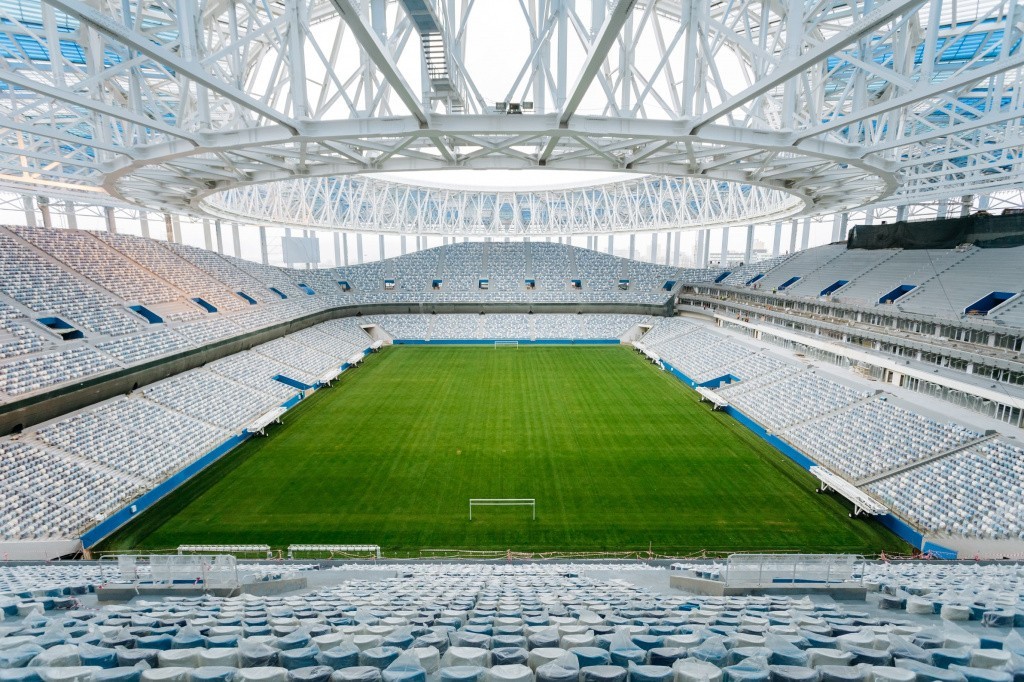

металлоконструкция на болтах дин 933_стадион Нижний Новгород

Класс прочности болтов шестигранных DIN 933

5.8; 8.8; 10.9 — основные обозначения класса прочности, применяемые к болтам дин 933.

Что кроется за этими цифрами?

Х * 100 = величина предела
прочности материала
на растяжение, Н/мм2
Х*Y
5.8
8.8
10.9
Y * 10 = величина предела
текучести материала
к пределу прочности
на растяжение, %

Предел текучести — важная характеристика метиза, т.к. она отражает значение предельной нагрузки, превышение которой влечет необратимую деформацию материала.

Болт DIN 933, класс прочности которого 8.8, 10.9 или 12.9 относится к высокопрочным изделиям.

Геометрические характеристики болта DIN 933

схематический чертеж болта DIN 933

Представленные ниже типоразмеры болта дин 933 можно приобрести на сайте ГОСКРЕП. Самые ходовые из них всегда есть в наличии на складах; более редкие всегда можно купить, связавшись с менеджерами компании

Номинальный
диаметр резьбы
D, мм 4 5 6 8 10 12 14 16 18 20 22 24
Высота головки K, мм 2,8 3,5 4,0 5,3 6,4 7,5 8,8 10,0 12,0 12,5 14,5 15,0
Диаметр описанной окружности, не менее e, мм 7,66 8,79 11,05 14,38 18,9 21,1 24,49 26,75 30,1 33,53 35,98 39,55
Размер под ключ S, мм 6,64-7 7,64-8 9,64-10 12,57-13 16,57-17 18,48-19 21,16-22 23,16-24 26,15-27 29,16-30 31-32 35-36
Шаг резьбы мм 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5 2,5 3 3
Класс прочности 5,8: 8,8

В таблице ниже представлены значения минимальных разрушающих нагрузок (kH) в зависимости от диаметра болта дин 933

Класс прочности Диаметр резьбы D
4 5 6 8 10 12 14 16 18 20 22 24
5.8 4,57 7,38 10,4 19,0 30,2 43,8 59,8 81,6 99,8 127 158 184
8.8 7,02 11,35 16,1 29,2 46,4 67,4 92,0 125 159 203 252 293
10.9 9,13 14,8 20,9 38,1 60,3 87,7 120 163 200 255 315 367
12.9 10,7 17,3 24,5 44,6 70,8 103 140 192 234 299 370 431
