Анкер-клин, обзор

фото анкер_клина

Анкер с немецкого Anker означает якорь. Принцип работы строительного анкера, и в правду, схож с корабельным приспособлением: крепеж надежно удерживает прикрепляемое сооружение / элемент в определенном положении, противодействуя внешним силам (раскачивание, подвешивание дополнительного груза, применение кратковременной большой силы или перманентной нагрузки). Другое название — потолочный анкер.

Конструкция анкер-клина

Анкер-клин изготавливается из углеродистой стали и покрывается антикоррозионным слоем. Состоит из трех элементов: металлической шпильки или стержня, клиновидного распора и стопорной головки. Каждая из этих составляющих имеет свои особенности.

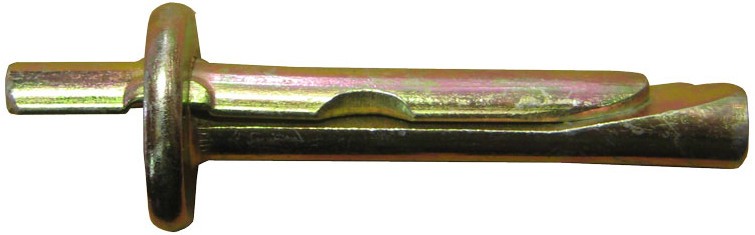

фото анкер_клина Рассмотрим каждый элемент в отдельности:
  • Длина шпильки составляет 40 или 60 мм — это оптимальные размеры, выверенные практическим путем. По все длине тела шпильки идет срез, служащий направляющей под клин, которая сходит на нет на самом конце шпильки. Это придает ей вид, будто ножка анкера расширяется. Именно из-за этой «юбочки» клин при монтаже распирает в рабочий материал. Благодаря этой технологии изделие прочно фиксируется в потолок. Та сторона, которая взаимодействует с клином, имеет ребристую поверхность. Это позволяет распорному элементу иметь упор, не позволяющий «соскальзывать» клину под действием вытягивающей силы, установленному в потолок.
  • Распорный клин — это стержень с зауженным концом с той стороны, которая входит в полнотелый рабочий материал. В сечении клиновидный элемент повторяет форму отверстия в головке — через него он и соединяется со шпилькой (стержнем анкера).
  • Стопорная головка анкер-клина широкая и представляет из себя круглую плоскую пластину. Благодаря большому размеру площадь соприкосновения крепления к ровной поверхности увеличена, что не позволяет изделию «уходить» полностью в материал под воздействием не дюжей силы при монтаже. Ведь устанавливают анкер-клин при помощи обычного молотка несколькими сильными ударами.

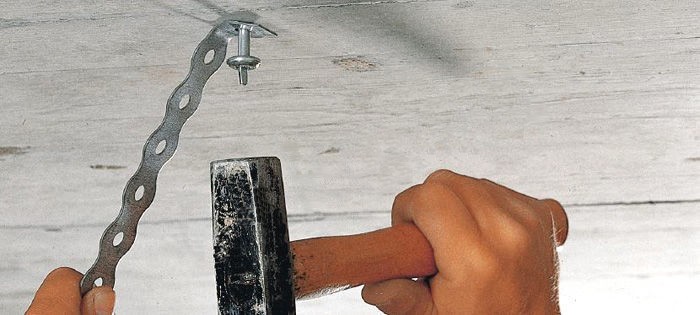

фото монтажа анкер_клина

Назначение анкер-клина

Единственное применение анкер-клин — это подвесные устройства. С его помощью прикрепляют:

  • легкие подвесные потолки и аналогичные системы в промежуточных потолочных зонах
  • вентиляционные каналы и вентиляционные решетки
  • подконструкции из тонкого металла
  • перфорированные ленты
  • кабельную систему
  • уголки, швеллеры
  • металлические профили
  • рейки из металла

Материал применения

Важным условием применением анкер-клина является высокая плотность материала, в который прикрепляется конструкция, которая обеспечивает достаточный упор при работе крепежа в рабочем материале. Иными словами, потолочный анкер предназначен для монтажа только в прочные плотные материалы, и даже трещины и сколы значительно сказываются на несущую способность крепежа, не говоря об изначально пористой структуре:

  • бетон (марки от С20/25 до С50/60, С12/15, допускается бетон с трещинами)
  • строительный полнотелый камень, природный камень
ТОП товаров из нашего каталога
Анкер-клин, 6x40
413.26 р.
уп.
в упаковке 100 шт
Анкер-клин, 6x60
709.68 р.
уп.
в упаковке 100 шт
Анкер-клин, 6x40
539.64 р.
уп.
в упаковке 100 шт
Другие статьи по теме: Размеры и вес анкеров

Преимущества анкер-клина

Анкер-клин обладает большим преимуществом перед пластиковым дюбель-гвоздем, который имеет практически тот же диапазон применения, и это жароустойчивость.

Потолочный анкер изготовляют из металла, а значит он по определению не поддерживает горение. Именно из-за этого свойства крепление для потолочных конструкций соответствует требованиям по обеспечению пожарной безопасности.

Важное достоинство потолочного анкера пред другими видами потолочного крепления — это высокая несущая нагрузка анкера.

В таблице ниже приведены для сравнения min значения выдергивающей силы, применяемой к крепежу для потолочных работах в зависимости от сплошного рабочего материала:

Крепеж / материал бетон В25, кН
Анкер-клин 6х40 3,6
Анкер-клин 6х60 5,0
Дюбель-гвоздь полипропилен 6х40 (6х60) 0,6
Дюбель-гвоздь нейлон 6х40 (6х60) 0,8
Профессиональный дюбель нейлон 6х30 (+шуруп) 0,9
Профессиональный дюбель нейлон 8х40 (+шуруп) 1,4

Доступная цена и простой монтаж также позволяют строителям отдавать предпочтение данному анкеру при потолочных работах.

Расчет и монтаж потолочного анкера

Для расчета монтируемой конструкции с помощью анкер-клина руководствуются max или min вырывающей силой. Если известна максимально-предельная нагрузка для выбранного крепежа, то смело умножайте ее на 0,25 (рабочая составляет 25% от максимальной). Если же обозначена величина минимальной — это и есть рабочая нагрузка. Наличие дефектов в бетоне или камне уменьшит расчетную величину на 40%.

Для конвертирования массы прикрепляемого элемента из кН в кг придерживайтесь тождества: 1 кН масса = 101.97 кг
Таким образом, рабочая нагрузка анкер-клин 6х40 в бетоне составляет 367,1 кг, а 6х60 — 509,86 кг.

Рекомендованная толщина прикрепляемого материала составляет для анкер-клина размером

6х40 — 5 мм;

6х60 — 8 мм

Монтаж потолочного анкера предельно прост:

  • намечается место установки крепежа и подготавливается отверстие
  • очищается, если необходимо отверстие от строительной пыли
  • соединяется крепеж с прикрепляемым элементом
  • вставляется объединенная конструкция в отверстие и затем при помощи молотка и физической силы вбивается выступающий конец клина так, чтобы не было отстающих элементов из стопорной головки анкер-клина — поверхность должна быть ровной, что эстетично и практично для последующей покраски.

Рекомендации при монтаже:

  • Минимальное расстояние от края бетона рассчитывается по формуле: (глубина сверления - 10мм) х 2,5. Отсюда следует, что анкер-клин 6х40 устанавливают от края рабочей поверхности на расстоянии 87,5 мм, а 6х60 — 137,5 мм.
  • Диаметр отверстия важно сделать равное диаметру крепежному изделию — 6 мм; минимальная глубина бурения для 6х40 равна 45 мм, для 6х60 — 65 мм, то есть немного больше длины стержня анкера.
  • Так как рабочим материалом является плотный материал, то следует ответственно подготовить отверстие: например, старое сверло в перфораторе может заузить его на микроны, из-за чего анкер-клин не будет вбиваться до конца, или из-за недостаточно глубокого отверстия клин не полностью уйдет заподлицо.

Демонтаж не возможен! Только с помощью болгарки возможно срезать соединение.

Технические характеристики анкер-клина

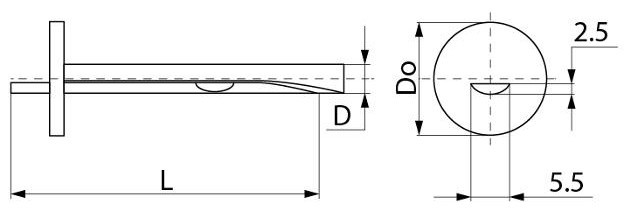

чертеж анкер-клина
Размер, мм 6х40 6х60
L, длина анкера, мм 40,00 60,00
G, макс. толщина прикрепляемого материала, мм 5,00 8,00
D, диаметр отверстия под анкер, мм 6,00 6,00
Н, мин. глубина бурения при сквозной анкеровке, мм 45,00 65,00
Мин. вырывающая сила кН (бетон В25) 3,60 5,00
