Дуплекс

• две пластины с полками и пазовыми отверстиями для замкового сцепления
• полки с пуклёвками
• крепежи соединяются полками и защелкиваются в замок

• две пластины с пазовыми полками
• крепежи соединяются полками и образуют замковое соединение
• монтаж деревянных стеновых и потолочных панелей из массива и МДФ
• монтаж навесных деревянных декоративных элементов

Инструкция к монтажу деревянных досок или панелей с помощью скрытого крепежа Дуплекс Д40х40:

1 этап: монтаж крепежей Дуплекс на каждой из соединяемых поверхностей

2 этап: монтаж стеновых/потолочных панелей

шаг 1: Расположите крепеж Дуплекс на несущей поверхности, к которой будете крепить панель, и зафиксируйте основание Дуплекса тремя шурупами на лаге; третий шуруп, располагающийся в овальном пазе крепежа, придает дополнительное усиление системе крепления

шаг 2: На тыльной стороне панели двумя шурупами зафиксируйте вторую пластину крепежа Дуплекс

шаг 3: Проделайте эту процедуру во всех местах соединения несущей поверхности с панелью, а именно закрепите Дуплекс на панели во всех местах несущей поверхности и панели, которую будете соединять с несущей поверхностью

шаг 4: Закрепите панель на несущей поверхности: соедините полки крепежей Дуплекс до характерного щелчка. Между монтируемыми поверхностями образуется технологический зазор 4 мм

шаг 5: Смонтируйте таким образом все панели

Инструкция к монтажу деревянных досок или панелей с помощью скрытого крепежа Дуплекс Т:

шаг 1: Крепежи Дуплекс фиксируются шурупами с конусообразной шляпкой 4-4,5 х 16-30 на несущей и монтируемой поверхности. Для монтажа одного крепежа необходимо 2 шурупа

шаг 2: Полка одного элемента Дуплекса-Т заводится за полку второго элемента, образуя надежное соединение.

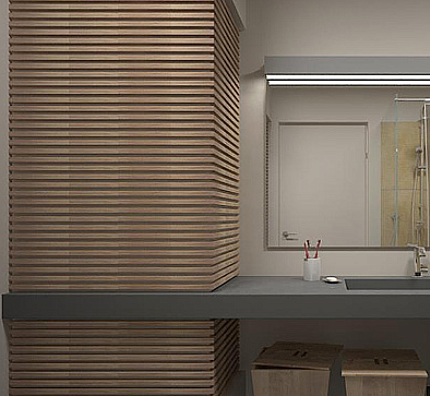

шаг 3: Реечные деревянные элементы можно располагать на монтируемой поверхности в нескольких направлениях соответственно дизайну проекта

шаг 4: Рейки могут быть расположены на любом расстоянии друг от друга

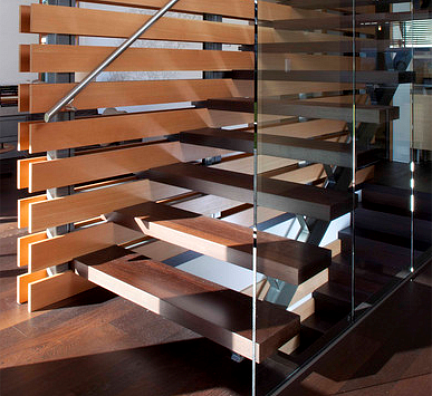

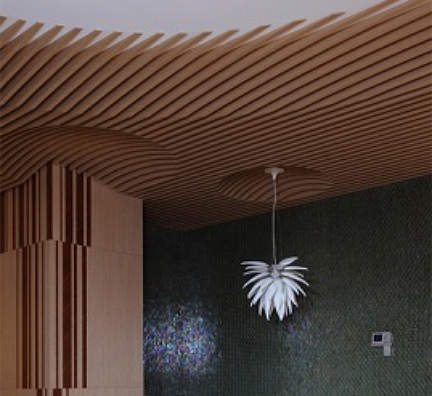

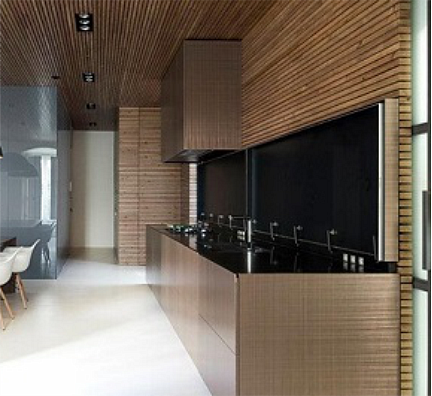

шаг 5: С помощью крепежа Дуплекс-Т возможен монтаж реечных потолков, стоек, стен - любых горизонтальных и вертикальных настилов.
