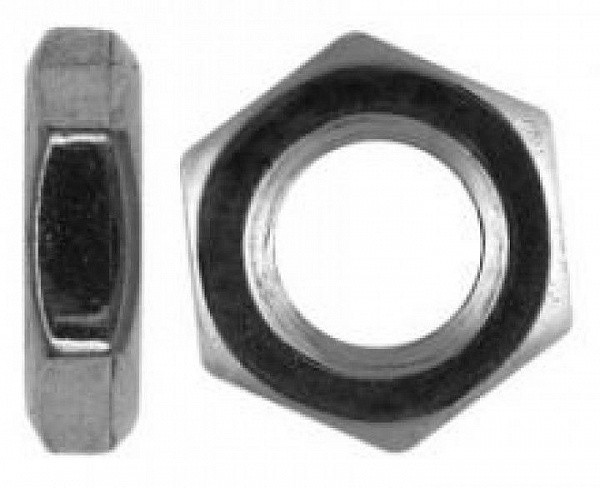

Гайка шестигранная ГОСТ 10607 94 под заказ

ГОСТ 10607 распространяется на гайки шестигранные низкие с диаметром резьбы свыше 48 мм: от 52 до 150 мм

Класс точности изготовления - класс В

Класс прочности: от 6 до 12
Покрытие: цинк, без покрытия, термодиффузия
Марки стали: ст20, ст35, ст35Х, ст40Х, ст45, 09Г2С, 20ХН3А, 30ХМА, 30ХГСА

Под заказ (>7 дней)

Описание

Стандартом данных гаек является ГОСТ 10607-94.

Данные гайки по ГОСТ 10607-94 являются популярным видом крепежа и используются в машиностроении, приборостроении, авиастроении и т.д., но только в тех случаях, когда необходим крепеж большего диаметра, чем стандартных (данные гайки идут диаметром от М48 и могут достигать диаметра М150).

Гайки по ГОСТ 10607-94 имеют метрическую резьбу, могут применяться совместно с болтами по ГОСТ 7798-70, 7805-70, различными видами винтов (например, винты по ГОСТ 11371-78), резьбовыми шпильками DIN 975.

Данные гайки изготавливаются шестигранной формы, но бывают случаи, когда для изготовления используют другие стандарты изготовления, которые предусматривают выпуск гаек четырехгранной формы, круглой формы, в форме крюка (ещё данную гайку называют рым-гайкой), в форме барашка (гайка барашковая по DIN 315) и другими внешними элементами. Высота гайки может определяться числом используемых витков резьбы, которое может обеспечить необходимую надежность и прочность скрепления различных деталей. Для различного количества резьбовых соединений гайки по ГОСТ 10607-94 изготавливают из различных классов прочности.

Например, для максимальной прочности соединения можно использоваться гайку по ГОСТ 10607-94 классом прочности 12. Существуют следующие классы прочности для данной гайки: 5, 6, 8, 10, 12. Класс прочности 12 является самым прочным. К примеру, для одного резьбового соединения можно использовать гайку по ГОСТ 10607-94 с небольшим классом прочности (5, 6) по сравнению с болтом или шпилькой, так как если нагрузка на соединение будет превышена, проще всего будет найти поврежденную гайку с сорванной резьбой, нежели болт или шпильку и заменить её. Данные гайки покрывают различными видами покрытий, такими как: оксидирование, фосфатирование, цинкование (самый популярный вид покрытия), кадмирование, хромирование.

Размерная линейка гаек по 10607-94 может достигать от диаметра М48 до М150. Данные гайки по наличию найти практически невозможно, в связи с тем, что заводы, изготавливающие крепеж, не держат их на складах готовых изделий, но при необходимости данные гайки можно изготовить.

Гайки по ГОСТ 10607-94 имеют аналог – ГОСТ 10605-94. Основным различием этих двух гаек является высота гайки, гайка по ГОСТ 10605-94 имеет обычную высоту, а гайка по ГОСТ 10607-94 имеет низкую высоту.



Резьба d P da dw e m m1 S
крупный мелкий min max min min max min min ном.
max
min
(52) 5,0 3,0 52 56,2 74,2 88,25 26 24,7 19,8 80 78,1
56 5,5 4,0 56 60,5 78,7 93,56 28 26,7 21,4 85 82,8
64 6,0 64 69,1 88,2 104,86 32 30,4 24,3 95 92,8
72 - 6,0 или 4,0 72 77,8 97,7 116,16 36 34,4 27,5 105 102,8
(76) - 76 82,1 102,4 121,81 38 36,4 29,1 110 107,8
80 - 80 86,4 107,2 127,46 40 38,4 30,7 115 112,8
90 - 90 97,2 121,1 144,08 45 43,4 34,7 130 127,5
100 - 100 108,0 135,4 161,03 50 48,4 38,7 145 142,5
110 - 110 118,8 144,9 172,33 55 53,1 42,5 155 152,5
125 - 125 135,0 168,6 200,58 62,5 60,6 48,5 180 177,5
140 - 140 151,2 187,2 222,72 70 68,1 54,5 200 197,1
150 - 150 162,0 211,0 250,97 75 73,1 58,5 225 222,1
