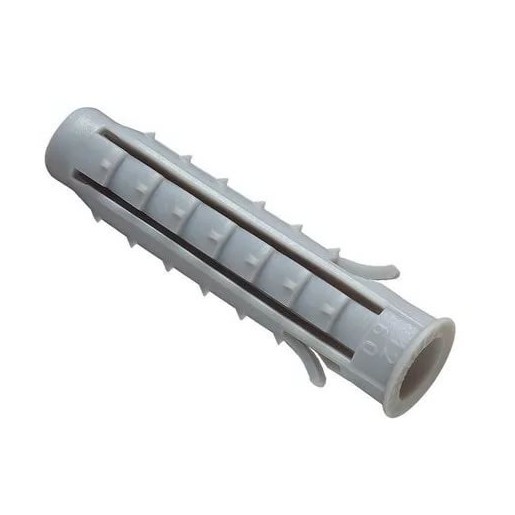

Дюбель четырехраспорный, обзор

Дюбель четырехраспорный применяется для фиксации при монтаже в плотных материалах применяется в крепежных соединениях в комплекте с саморезом или шурупом при креплении в бетон, камень, полнотелый кирпич.

Дюбель имеет четырехсегментную распорную часть, обеспечивающую передачу распорного усилия в четырех направлениях, бортик, предотвращающий проваливание дюбеля в монтажное отверстие, шипы и усы. При монтаже дюбель вставляется в предварительно просверленное отверстие, при закручивании самореза или шурупа, происходит распирание по всей длине крепежа в четырех направлениях, при этом «шипы» и «усы» предотвращают прокручивание и обеспечивают более надежное крепление.
(Более детально о каждом элементе читайте ниже)

Технические характеристики распорных дюбелей

Ниже в табличной форме перечислены технические параметры, достаточные для монтажа дюбелей в рабочее основание

Дюбель четырехраспорный с бортиком/манжетой, усами и шипами

Технологические особенности четырехраспорного дюбеля с усами и шипами

Каждый элемент крепежного изделия несет свой функционал и благодаря особенностям конструкции увеличивает надежность крепления в целом

Бортик дюбеля

• позволяет осуществить контролируемый монтаж дюбеля в отверстие (не проваливаться)
• оптимального размера по ширине, позволяет скрыть неровности и сколы края отверстия
• оптимального размера по высоте, позволяет дюбелю фиксироваться в плоскости стены
• продольные ребра жесткости на шейке дюбеля плотно фиксируют дюбель в отверстии
• размер дюбеля указывается на продукции для быстрого подбора инструмента

Стопорные усы и шипы

• одновременное использование в дюбеле шипов и усов дает возможность быстро и качественно осуществить монтаж
• одновременное наличие шипов и усов придает универсальность дюбелю для применения в плотных и пустотелых материалах
• шипы, расположенные с четырех сторон, исключают проворачивание дюбеля в отверстии при монтаже
• шипы дюбеля позволяют прочно закрепиться за счет силы трения в плотных материалах
• усы, расположенные с двух сторон, удерживают дюбель в отверстии на горизонтальных и наклонных поверхностях до монтажа
• усы предотвращают прокручивание дюбеля в пустотелых материалах при монтаже
• конструкция шипов и усов (направление наклона) способствует беспрепятственному проникновению дюбеля в отверстие

Фиксирующий узел

• при монтаже в пустотелых материалах шуруп вязнет в свободном конце дюбеля и скручивает его в узел
• техническое отверстие на торце узла позволяет шурупу равномерно расклинить дюбель за счет выхода из него шурупа

4 распорных зоны

• предотвращают выход шурупа из стенок дюбеля при вкручивании шуруповертом
• увеличивают площадь распора дюбеля в отверстии за счет равномерного четырехстороннего распределения
