Анкерный болт с гайкой, обзор

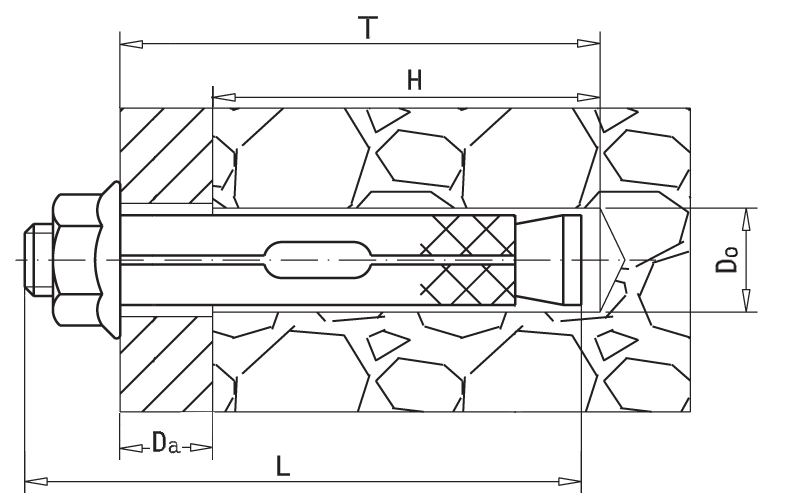

Анкерный болт с гайкойсхема анкер_болт с гайкой
Назначение: монтаж различных конструкций (стальные конструкции, барьеры, ограждения и т.д.) в полнотелых материалах.
Материал: сталь 1008
Покрытие: желтопассированный
Состоит из втулки, шпильки с конусом на конце и гайки-прокладки

Конструкционные особенности анкерного болта с гайкой

Анкерный болт с гайкой представляет собой сложное крепежное изделие, изготовленное из составных частей: шпильки с распором, внешней оболочки и гайки с запрессованной шайбой. Отличительная особенность конструкции в том, что при монтаже анкера с гайкой, шпилька начинает выступать за края анкера, увеличивая его общую длину.

Рекомендуемая нагрузка не должна превышать 25% от максимальной (нагрузки на вырывание). Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона.
При закручивании гайки, шпилька с распором перемещается в сторону гайки, расклинивая, таким образом, внешнюю оболочку, которая, в свою очередь, упирается в стенки отверстия. Не рекомендуется осуществлять монтаж в пенобетоне, гипсолите, асфальте, гипсокартоне, ракушечнике и других неплотных материалах.

ТОП товаров из нашего каталога
Втулочный анкер-болт
от 10.8 р.
за уп.
в упаковке 1 шт

Технические характеристики анкерного болта с гайкой

Размер, мм 8х25 8х40 8х65 8х85 10х40 10х50 10х60 10х75
Do, диаметр отверстия под анкер, мм 8 8 8 8 10 10 10 10
T, min глубина при сквозном монтаже, мм 40 40 65 85 40 50 60 75
H, min глубина анкеровки, мм 35 35 35 35 40 40 40 40
L, длина анкера, мм 45 45 70 90 45 55 65 80
Da, max толщина прикрепляемого материала, мм 5 5 30 50 10 10 20 35
Резьба М6 М6 М6 М6 М8 М8 М8 М8
min вырывающая сила, кН (бетон В25) 10,5 10,5 10,5 10,5 13,1 13,1 13,1 13,1
Допустимый изгибающий момент, Нм 5,2 5,2 5,2 5,2 12,9 12,9 12,9 12,9
max крутящий момент при анкеровке, Нм 10 10 10 10 25 25 25 25

Размер, мм 10х95 10х125 10х130 10х150 10х180 12х60 12х75 12х100
Do, диаметр отверстия под анкер, мм 10 10 10 10 10 12 12 12
T, min глубина при сквозном монтаже 95 125 130 150 180 60 75 100
H, min глубина анкеровки 40 40 40 40 40 35 50 50
L, длина анкера 100 130 135 155 185 65 80 105
Da, max толщина прикрепляемого материала, мм 55 85 90 110 140 25 25 50
Резьба М8 М8 М8 М8 М8 М10 М10 М10
min вырывающая сила, кН (бетон В25) 13,1 13,1 13,1 13,1 13,1 18,3 18,3 18,3
Допустимый изгибающий момент, Нм 12,9 12,9 12,9 12,9 12,9 25,7 25,7 25,7
max крутящий момент при анкеровке, Нм 25 25 25 25 25 40 40 40

Размер, мм 12х130 12х150 12х180 12х200 12х200 12х250 12х280 12х300
Do, диаметр отверстия под анкер, мм 12 12 12 12 12 12 12 12
T, min глубина при сквозном монтаже 130 150 180 200 220 250 280 300
H, min глубина анкеровки 50 50 50 50 50 50 50 50
L, длина анкера 135 155 185 205 225 255 285 305
Da, max толщина прикрепляемого материала, мм 80 100 130 150 170 200 230 250
Резьба М10 М10 М10 М10 М10 М10 М10 М10
min вырывающая сила, кН (бетон В25) 18,3 18,3 18,3 18,3 18,3 18,3 18,3 18,3
Допустимый изгибающий момент, Нм 25,7 25,7 25,7 25,7 25,7 25,7 25,7 25,7
max крутящий момент при анкеровке, Нм 40 40 40 40 40 40 40 40

Размер, мм 14х200 14х250 16х65 16х110 16х150 16х180 16х220 16х250
Do, диаметр отверстия под анкер, мм 14 14 16 16 16 16 16 20
T, min глубина при сквозном монтаже 200 250 65 110 150 180 220 250
H, min глубина анкеровки 50 50 60 60 60 60 60 60
L, длина анкера 205 255 70 115 155 185 225 255
Da, max толщина прикрепляемого материала, мм 150 200 5 50 90 120 160 190
Резьба М12 М12 М14 М14 М14 М14 М14 М14
min вырывающая сила, кН (бетон В25)

22,8 22,8 22,8 22,8 22,8 22,8
Допустимый изгибающий момент, Нм

32,1 32,1 32,1 32,1 32,1 32,1
max крутящий момент при анкеровке, Нм

50 50 50 50 50 50

Размер, мм 20х75 20х107 20х110 20х150 20х200 20х300
Do, диаметр отверстия под анкер, мм 20 20 20 20 20 20
T, min глубина при сквозном монтаже 75 107 110 150 200 300
H, min глубина анкеровки 60 60 60 60 60 60
L, длина анкера 80 112 115 155 205 305
Da, max толщина прикрепляемого материала, мм 15 47 50 90 140 240
Резьба М16 М16 М16 М16 М16 М16
min вырывающая сила, кН (бетон В25) 27,4 27,4 27,4 27,4 27,4 27,4
Допустимый изгибающий момент, Нм 32,1 38,5 38,5 38,5 38,5 38,5
max крутящий момент при анкеровке, Нм 50 60 60 60 60 60
