Анкерный болт полукольцо, обзор

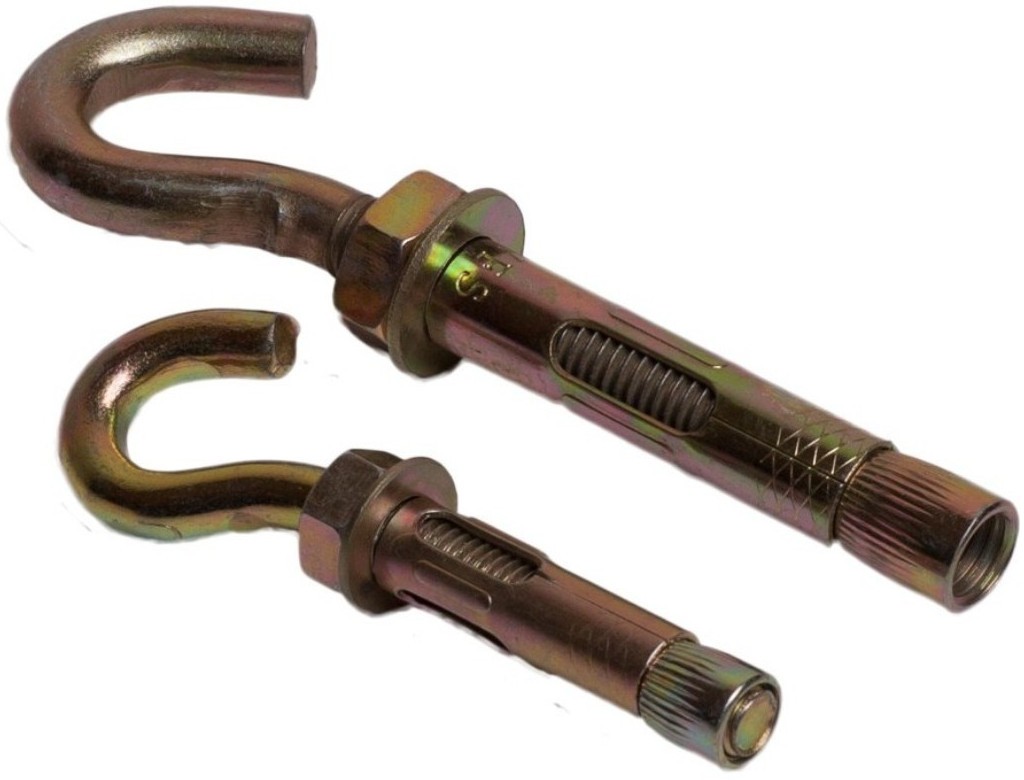

Анкерный болт с полукольцом является разновидностью универсального металлического крепежа, яркого представителя анкерной техники - анкер-болта. Благодаря конструкции он совмещает крепежный элемент и функциональный в виде полукольца. Таким образом, достаточно использовать лишь один метиз, чтобы осуществить крепление с набором определенных условий и требований.

Конструкция и принцип действия анкерного болта с полукольцом/крюком

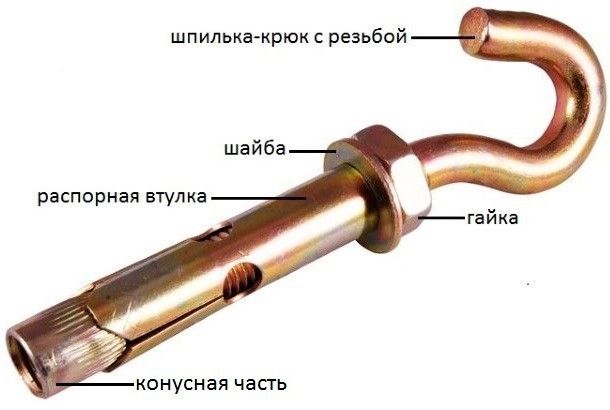

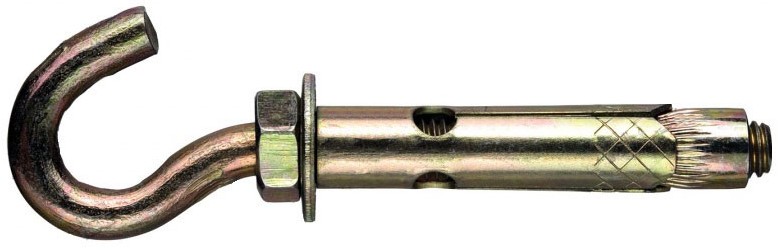

Анкерный болт с крюком включает в себя шпильку, которая загнута в виде крючка с одной стороны, и имеет резьбу с другой. Также эти анкера комплектуются конусной распорной частью и стальной гильзой. На шпильке между полукольцом и рубашкой идет либо гайка, либо прессованная шайба. Гильза имеет упор в верхней части для более удобной установки.

Каков же принцип работы анкерного болта с полукольцом? Он будет тот же, что и для анкер-болта, заканчивающийся гайкой. Передвижение гайки вдоль стержня по метрической резьбе влечет за собой смещение конусообразной гайки на другом конце изделия, который, в свою очередь, воздействует на лепестки распорной втулки. Под воздействием этого усилия цилиндр деформируется, вживаясь в материал несущего основания.

Важным условием применения анкер-болта является плотная структура рабочего материала основы, куда крепится металлическое изделие. Именно в полнотелых материалах (бетон, природный камень, шлакоблок, полнотелый керамический и силикатный кирпич) работает принцип крепления любого представителя анкерной техники.

• Сила упора. В момент приложения нагрузки возникает сила, которая направлена перпендикулярно продольной оси анкер-болта. Она называется силой упора. Под воздействием этой силы целостность конструкции анкерного болта проверяется на прочность. Согласно законам физики в работу вступает внутренняя прочность всех задействованных элементов. Разрушению анкер-болта противостоит внутренняя сопротивляемость металла, из которого изготовлен крепеж, а материал основания противодействует нагрузкам, которые передаются на него от анкера.
  Чем выше сопротивляемость материала крепежного изделия, тем большие нагрузки нужно приложить, чтобы сломать или согнуть метиз. Чем выше плотность материала основания, тем выше его сопротивляемость к той нагрузке, с которой действует анкер-болт на стенки отверстия.
• Сила трения. В момент приложения нагрузки возникает еще одна сила, которая направлена уже вдоль продольной оси анкер-болта. При этом идет взаимодействие поверхности металлического изделия о внутренние стенки отверстия. Это сила трения, которая противостоит приложенной нагрузке, стремящейся вытянуть крепеж из отверстия.
  Чем выше плотность взаимодействующих материалов, тем больше площадь соприкосновения, а значит и выше сила трения.

Применение анкерного болта с полукольцом

Нередко в строительстве, капитальном или при возведении зданий для частных лиц, возникает потребность в узле, которое включала бы в себе и надежную фиксацию в несущую конструкцию, и возможность иметь элемент для последующего варианта решения.

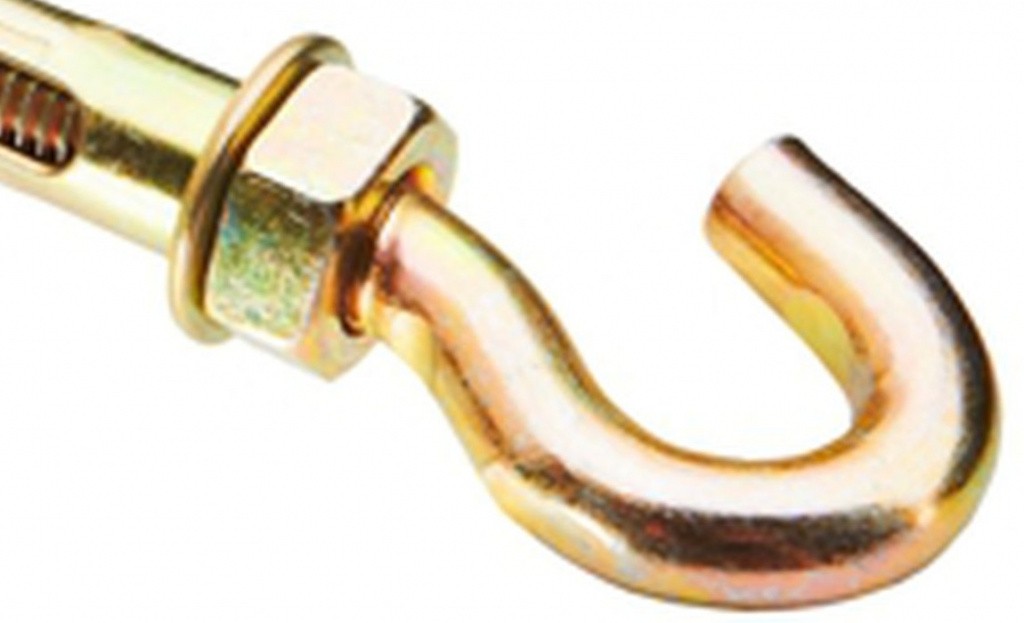

Анкерный болт с полукольцом решает сразу две задачи. Ведь чем меньше крепежных изделий, тем ниже затрачиваемая стоимость на составляющие и время для установки. Использование нескольких креплений приведет к потере прочности строительного узла. Отличительная особенность рассматриваемой конструкции анкера является наличие полукольца. Таким образом, к нему можно закрепить канат, трос, веревку, а также другие конструкции, имеющие крюкообразные элементы и тем самым зафиксировать что-то или продолжить узел.

Где именно применяют анкерные болты?

• при внутренних работах: крепление съемных подвесных конструкций, проводов
• крепление различных тяжелых съемных элементов к фасадам зданий (строительных лесов)
• создание узла при помощи талрепа, прикрепляемого через полукольцо анкер-болта
• замена стропильной системе (если нет возможности установить стропы, то через полукольцо анкер-болта можно выполнить необходимые работы по подъему или перемещению груза

Как проводить анкеровку крепежа?

Существуют рекомендации по min расстояния относительно элементов анкерного узла:

• между осями анкер-болтов - 80
• до края несущего основания - 50
• до заполненного шва - 30
• до незаполненного шва - 50

При монтаже следует обратить внимание на следующие моменты

• контролировать состояние сверл (буров по бетону). Изменение центровки сверла обязательно приведет к увеличению диаметра отверстия. Широкое отверстие не позволит крепежу иметь достаточное сцепление, а значит приведет к ослаблению анкерного узла.
• при продолжительной эксплуатации сверла (бура) стачиваются. Поэтому не следует использовать оснастку после того, как был исчерпан рабочий ресурс. Если диаметр отверстия меньше положенного (рассчитанного), то возрастают нагрузки на анкер - распорке лепестки будут ломаться в процессе анкеровки.
• глубина самого отверстия должна быть через чур большой, чтобы не ослабить материал основания. Как правило, глубину делают больше на один диаметр сверления. На перфораторе этого можно достичь, установив регулируемый упор.

Демонтаж анкер-болта с полукольцом

Ставшим ненужным анкерный узел можно срезать болгаркой или произвести демонтаж.

• открутить гайку, чтобы ослабить крепление
• вытащить шпильку
• с помощью плоскогубцев подцепить и вытащить гильзу
• если конусообразная гайка не демонтировался вместе с гильзой, то вставить шпильку в отверстие и вкрутить его в оставшихся элемент
• вытащить все из отверстия и заделать шов бетоном

Несмотря на отсутствие внешних деформаций анкер-болта, его повторное использование исключено!
