Анкерный болт костыль, обзор

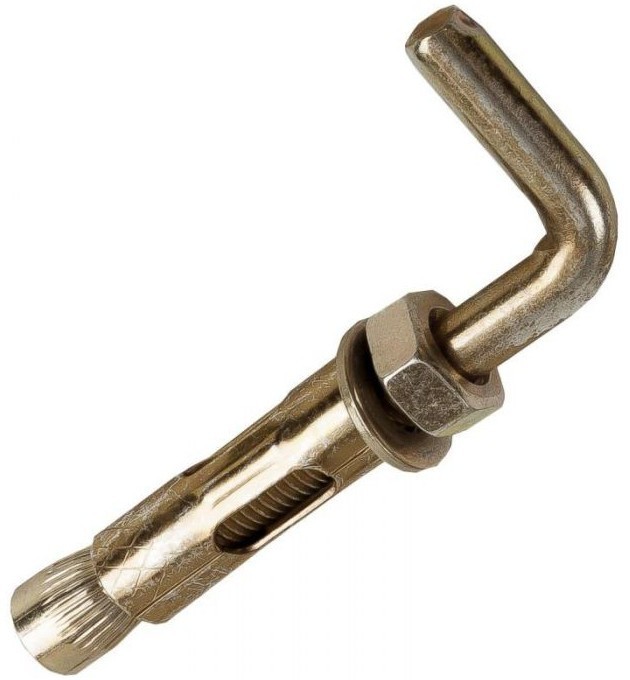

Анкерный болт с костылем или прямым крюком является разновидностью универсального металлического крепежа, яркого представителя анкерной техники - анкер-болта. Отличием является наличие прямого крюка, или костыля, на конце изделия вместо головки (шляпки). Изготавливают крепеж из углеродистой стали, имеющей оцинкованное покрытие, как защиту от коррозии.

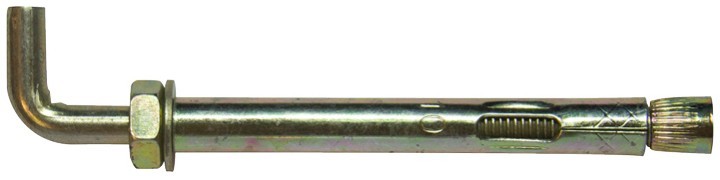

Конструкция анкерного болта с костылем

За основу метиза выступает металлический стержень (шпилька), заканчивающийся прямым крюком с одного конца и конусообразной гайкой с другой, создающей усилие на распираемый элемент. Стержень имеет метрическую резьбу.
Распорная втулка (муфта, гильза) имеет вид цилиндра, протянувшегося вдоль прямого участка стержня. Благодаря прорезям металлический цилиндр втулки при анкеровке раскрывается и врезается своими лепестками-распорами в основу рабочего материала. Чаще гильза имеет 3-4 лепестка.
Наличие шайбы в конструкции анкерного болта предает метизу свойство плоского крепежного изделия - распределение нагрузки на большую поверхность, чем это происходит при наличии одной только гайки. Известно, что шайба не является самостоятельным крепежом. Зато наделяет основной элемент крепления своим функционалом.
Гайка также входит в объединенный состав анкерного болта и предназначена для осуществления процесса ввинчивания крепежа.

Принцип действия анкерного болта с костылем

В процессе ввинчивания гайка передвигается вдоль шпильки по метрической резьбе влечет за собой смещение конусообразной гайки на другом конце изделия, который, в свою очередь, воздействует на лепестки распорной втулки. Под воздействием этого усилия цилиндр деформируется, вживаясь в материал несущего основания.

Важным условием применения анкер-болта является плотная структура рабочего материала основы, куда крепится металлическое изделие. Именно в полнотелых материалах (бетон, природный камень, шлакоблок, полнотелый керамический и силикатный кирпич) работает принцип крепления любого представителя анкерной техники.

Принимая в расчет нагрузки на анкерный узел и силы, которые возникают в нем, делаем следующие выводы, касающиеся природы материала крепежа и рабочего основания:

• Чем выше сопротивляемость материала крепежного изделия, тем большие нагрузки нужно приложить, чтобы сломать или согнуть метиз.
• Чем выше плотность материала основания, тем выше его сопротивляемость к той нагрузке, с которой действует анкер-болт на стенки отверстия.
• Чем выше плотность взаимодействующих материалов, тем больше площадь соприкосновения, а значит и выше сила трения.

Применение анкерного болта с костылем

Нередко в строительстве, капитальном или при возведении зданий для частных лиц, возникает потребность в узле, которое включала бы в себе и надежную фиксацию в несущую конструкцию, и возможность иметь элемент для последующего варианта решения.

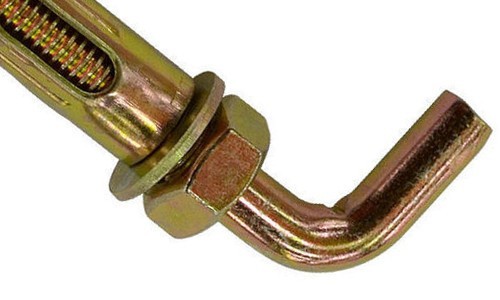

Анкерный болт с костылем решает сразу две задачи. Ведь, чем меньше крепежных изделий, тем ниже затрачиваемая стоимость на составляющие и время для монтажа. Использование нескольких креплений приведет к потере прочности строительного узла. Отличительная особенность рассматриваемой конструкции анкера является наличие костыля или, по-другому, прямого крюка. Таким образом, к нему можно закрепить канат, трос, веревку, а также другие конструкции, имеющие петлеобразные элементы и тем самым зафиксировать что-то или продолжить узел.

Где именно применяют анкерные болты?

• при внутренних работах: крепление съемных подвесных конструкций, проводов
• крепление различных тяжелых съемных элементов к фасадам зданий (строительных лесов)
• создание узла при помощи талрепа, прикрепляемого через полукольцо анкер-болта
• замена стропильной системе (если нет возможности установить стропы, то через полукольцо анкер-болта можно выполнить необходимые работы по подъему или перемещению груза

Коррозионностойкое покрытие анкер-болта позволяет эксплуатировать крепление в условиях повышенной влажности (бани, сауны, объекты на открытом пространстве). Крепеж из коррозионностойкой кислотоупорной стали расширяет сферу применения до условий с повышенным содержанием сернистого газа и хлоридов (аквапарки с морской водой, объекты у автотрасс).

Анкеровка: параметры монтажа анкерного болта с прямым крюком

Установка анкер-болта с прямым крюком, или анкеровка, по сути схожа с монтажом стандартного анкерного болта.
Не следует устанавливать анкеры в вертикальные швы каменной кладки или щели бетонного основания.

Существуют рекомендации по min расстояния относительно элементов анкерного узла:

• между осями анкер-болтов - 80
• до края несущего основания - 50
• до заполненного шва - 30
• до незаполненного шва - 50

При монтаже следует обратить внимание на следующие моменты:

• контролировать состояние сверл (буров по бетону). Изменение центровки сверла обязательно приведет к увеличению диаметра отверстия. Широкое отверстие не позволит крепежу иметь достаточное сцепление, а значит приведет к ослаблению анкерного узла.
• при продолжительной эксплуатации сверла (бура) стачиваются. Поэтому не следует использовать оснастку после того, как был исчерпан рабочий ресурс. Если диаметр отверстия меньше положенного (рассчитанного), то возрастают нагрузки на анкер - распорке лепестки будут ломаться в процессе анкеровки.
• глубина самого отверстия должна быть через чур большой, чтобы не ослабить материал основания. Как правило, глубину делают больше на один диаметр сверления. На перфораторе этого можно достичь, установив регулируемый упор.

Демонтаж анкер-болта с костылем

Ставшим ненужным анкерный узел можно срезать болгаркой или произвести демонтаж.

Для этого необходимо:

• открутить гайку, чтобы ослабить крепление
• вытащить шпильку
• с помощью плоскогубцев подцепить и вытащить гильзу
• если конусообразная гайка не демонтировался вместе с гильзой, то вставить шпильку в отверстие и вкрутить его в оставшихся элемент
• вытащить все из отверстия и заделать шов бетоном

Несмотря на отсутствие внешних деформаций анкер-болта, его повторное использование исключено!
