Анкерный болт кольцо, обзор

Анкерный болт с кольцом является разновидностью универсального металлического крепежа, яркого представителя анкерной техники - анкер-болта. Благодаря конструкции он совмещает крепежный элемент и функциональный в виде кольца. Таким образом, достаточно использовать лишь один метиз, чтобы осуществить крепление с набором определенных условий и требований.

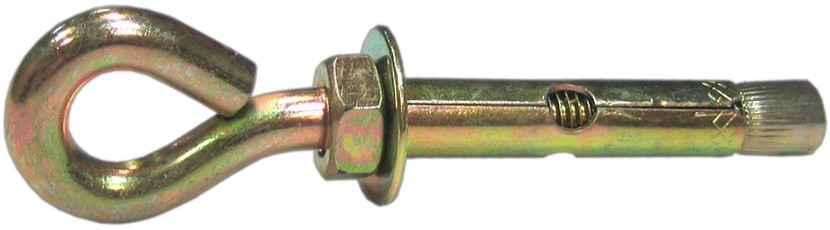

Конструкция анкерного болта с кольцом

За основу метиза выступает металлический стержень (шпилька), заканчивающийся кольцом с одного конца и конусообразной гайкой с другой, создающей усилие на распираемый элемент. Стержень имеет метрическую резьбу. Распорная втулка (муфта, гильза) имеет вид цилиндра, протянувшегося вдоль прямого участка стержня. Благодаря прорезям металлический цилиндр втулки при анкеровке раскрывается и врезается своими лепестками-распорами в основу рабочего материала. Чаще гильза имеет 3-4 лепестка. Наличие шайбы в конструкции анкерного болта предает метизу свойство плоского крепежного изделия - распределение нагрузки на большую поверхность, чем это происходит при наличии одной только гайки. Известно, что шайба не является самостоятельным крепежом. Зато наделяет основной элемент крепления своим функционалом. Гайка также входит в объединенный состав анкерного болта и предназначена для осуществления процесса ввинчивания крепежа.

Принцип действия анкерного болта с кольцом

Каков же принцип работы анкерного болта с кольцом? Он будет тот же, что и для анкер-болта, заканчивающийся гайкой. Передвижение гайки вдоль стержня по метрической резьбе влечет за собой смещение конусообразной гайки на другом конце изделия, который, в свою очередь, воздействует на лепестки распорной втулки. Под воздействием этого усилия цилиндр деформируется, вживаясь в материал несущего основания.

Важным условием применения анкер-болта является плотная структура рабочего материала основы, куда крепится металлическое изделие. Именно в полнотелых материалах (бетон, природный камень, шлакоблок, полнотелый керамический и силикатный кирпич) работает принцип крепления любого представителя анкерной техники.

• Сила упора. В момент приложения нагрузки возникает сила, которая направлена перпендикулярно продольной оси анкер-болта. Она называется силой упора. Под воздействием этой силы целостность конструкции анкерного болта проверяется на прочность. Согласно законам физики в работу вступает внутренняя прочность всех задействованных элементов. Разрушению анкер-болта противостоит внутренняя сопротивляемость металла, из которого изготовлен крепеж, а материал основания противодействует нагрузкам, которые передаются на него от анкера.
  Чем выше сопротивляемость материала крепежного изделия, тем большие нагрузки нужно приложить, чтобы сломать или согнуть метиз. Чем выше плотность материала основания, тем выше его сопротивляемость к той нагрузке, с которой действует анкер-болт на стенки отверстия.
• Сила трения. В момент приложения нагрузки возникает еще одна сила, которая направлена уже вдоль продольной оси анкер-болта. При этом идет взаимодействие поверхности металлического изделия о внутренние стенки отверстия. Это сила трения, которая противостоит приложенной нагрузке, стремящейся вытянуть крепеж из отверстия.
  Чем выше плотность взаимодействующих материалов, тем больше площадь соприкосновения, а значит и выше сила трения.

Применение анкерного болта с кольцом

Нередко в строительстве, капитальном или при возведении зданий для частных лиц, возникает потребность в узле, которое включала бы в себе и надежную фиксацию в несущую конструкцию, и возможность иметь элемент для последующего варианта решения.
Анкерный болт с кольцом решает сразу две задачи. Ведь чем меньше крепежных изделий, тем ниже затрачиваемая стоимость на составляющие и время для установки. Использование нескольких креплений приведет к потере прочности строительного узла. Отличительная особенность рассматриваемой конструкции анкера является наличие кольца. Таким образом, к нему можно закрепить канат, трос, веревку, а также другие конструкции, имеющие крюкообразные элементы и тем самым зафиксировать что-то или продолжить узел.
Надежность анкер-болта достаточно высока, а значит и нагрузки выдержит высокие.

Где именно применяют анкерные болты?

• при внутренних работах: крепление подвесных конструкций, проводов
• крепление различных элементов к фасадам зданий
• создание узла при помощи талрепа, прикрепляемого через кольцо анкер-болта
• замена стропильной системе (если нет возможности установить стропы, то через кольцо анкер-болта можно выполнить необходимые работы по подъему или перемещению груза

Процесс анкеровки крепежа

• просверлить отверстие, соответствующее диаметру анкера
• прочистить хорошо от строительной пыли отверстие
• затянуть крепеж с помощью ключа

Следует обратить внимание на следующие моменты

• контролировать состояние сверл (буров по бетону). Изменение центровки сверла обязательно приведет к увеличению диаметра отверстия. Широкое отверстие не позволит крепежу иметь достаточное сцепление, а значит приведет к ослаблению анкерного узла.
• при продолжительной эксплуатации сверла (бура) стачиваются. Поэтому не следует использовать оснастку после того, как был исчерпан рабочий ресурс. Если диаметр отверстия меньше положенного (рассчитанного), то возрастают нагрузки на анкер - распорке лепестки будут ломаться в процессе анкеровки.
• глубина самого отверстия должна быть через чур большой, чтобы не ослабить материал основания. Как правило, глубину делают больше на один диаметр сверления. На перфораторе этого можно достичь, установив регулируемый упор.
